Informazioni sul prodotto
Descrizione
| Caratteristiche strumento di misura da pannello | Scala colorata |
| Dimensione del prodotto, larghezza | 48 mm |
| Dimensione del prodotto, lunghezza | 65 mm |
| Dimensione, Ø | 22.5 mm |
| Dimensioni prodotto Altezza | 26 mm |
| Funzione di misurazione | Corrente, Tensione AC, Tensione DC |
| Illuminazione display | rosso, verde |
| Max. Voltaggio operativo | 30 V |
| Min. voltaggio operativo | 10 V |
| Peso | 30 g |
| Range di misura universale (max.) | 20 mA, 10 V |
| Range di misura universale (min.) | 0 mA, 0 V |
| Tecnologia del display | LED |
| Tensione di funzionamento | 24 V |
| Tipo di protezione | IP65 (frontale), IP20 (retro) |

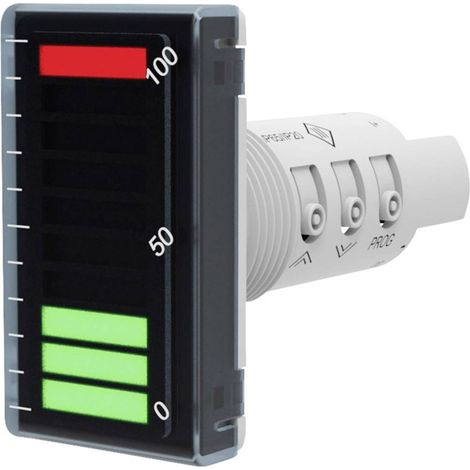

Display grafico a barre ITP15
Il display grafico a barre ITP15 è un display di processo compatto, progettato per la visualizzazione di un segnale di ingresso analogico nell'intervallo da 0 a 100% con un display a dieci segmenti. Il segnale di ingresso può essere un segnale di tensione lineare di 0(2)-10 V o un segnale di corrente di 0(4)-20 mA. Grazie alla forma cilindrica della parte di montaggio dell'alloggiamento, il dispositivo può essere posizionato in verticale o in orizzontale senza modificare la sezione di montaggio. ITP15 si adatta a una foratura standard di Ø22,5 mm. I tagli di questo diametro vengono spesso utilizzati per il montaggio di lampade di segnalazione standard o pulsanti su armadi elettrici o quadri di comando. Inoltre, l'ITP15 è dotato di un'uscita transistor NPN, grazie alla possibilità di una regolazione a due punti di un relè a bassa tensione fino a 42 V CC / 200 mA.
Caratteristiche
Visualizzazione del grafico a barre del valore misurato Intervallo di visualizzazione 0 … 100% 10 barre bicolore (verde/rosso) ogni 10% Ingresso analogico configurabile (0-5 mA, 0(4)-20 mA, 0(2)-10 V) Regolazione a due punti con un'uscita transistor NPN 2 modalità di lampeggio (veloce/lento) Impostazioni dell'allarme
Requisiti di sistema
null
Caratteristiche
- MarcheAKYTEC
- Lunghezza6.5 cm
- Larghezza4.8 cm
- Altezza2.6 cm
- MaterialePlastica
