AKR285LG Ankerverbinder 285x85x65x4mm

Connettore di ancoraggio angolare rinforzato legno - calcestruzzo

Parametri più importanti

• Modello: AKR285LG

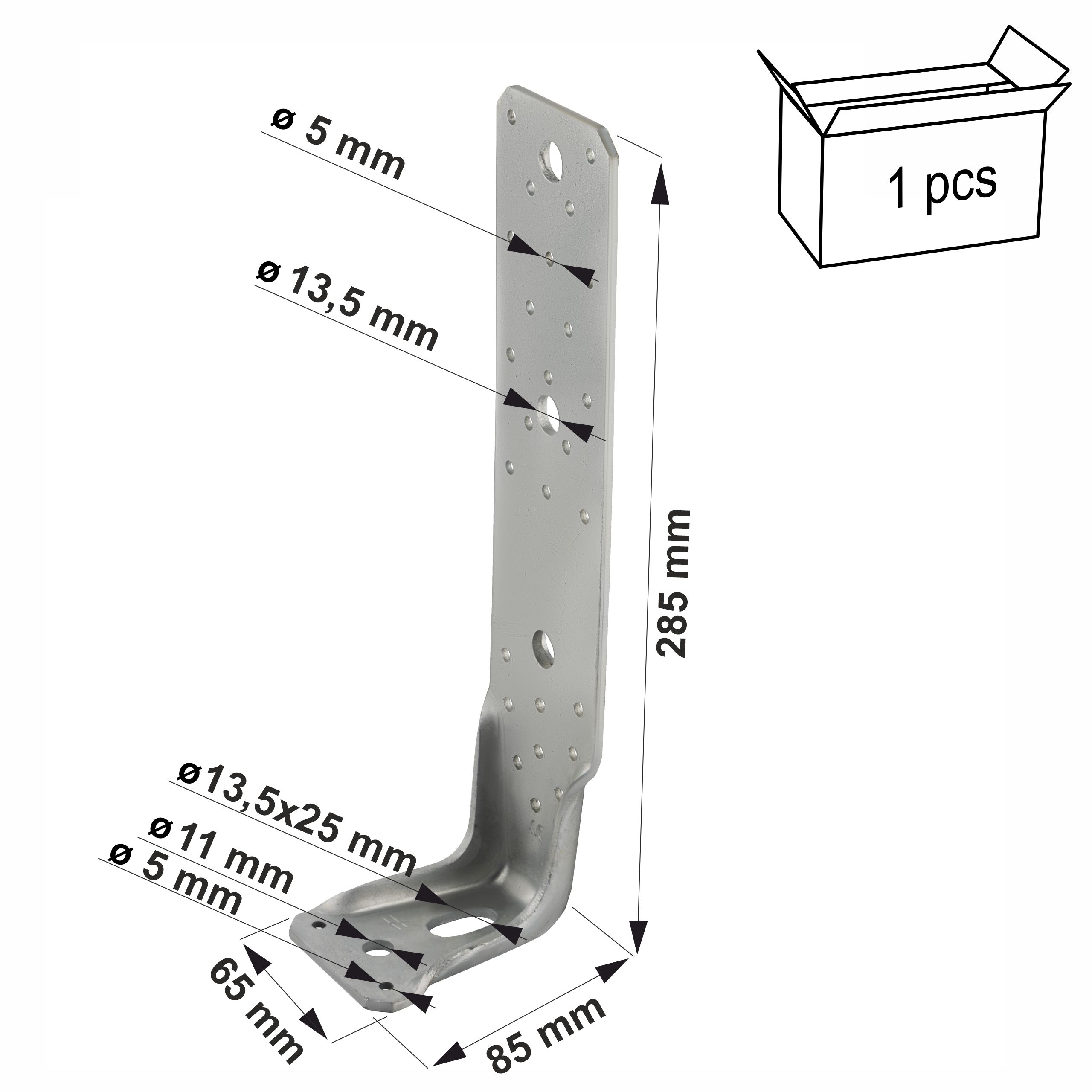

• Dimensioni: 285 x 85 x 65 mm
• Spessore lamiera: 4,0 mm
• Confezione: 1 pz.
• Fori per braccio A: 26 pz. x Ø 5 mm, 3 pz. x Ø 13,5 mm
• Fori per braccio B: 2 pz. x Ø 5 mm, 1 pz. x Ø 11 mm, 1 pz. x Ø 13,5 mm x 25 mm
• Materiale: Acciaio S235JR zincato HDG Z 275 g/m2 (55 µm)

Uso previsto: per il collegamento di strutture in legno a una fondazione in calcestruzzo.

Prodotto originale della rinomata azienda SIMPSON Strong-Tie ®

I connettori AKR nella versione "L" hanno un foro allungato, che consente la regolazione dell'angolazione durante l'installazione.

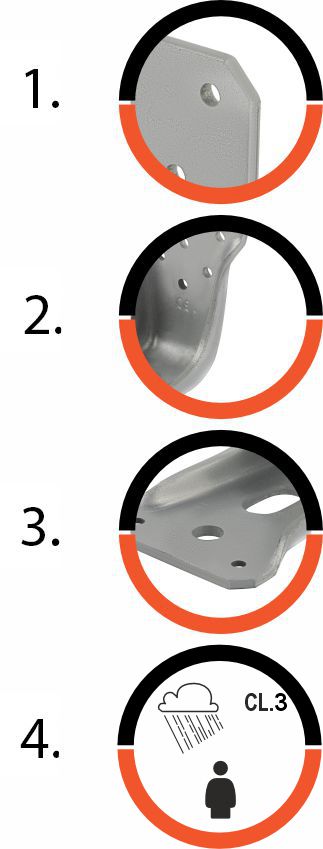

Vantaggi

1. Installazione semplice

Il connettore è stato progettato per essere intuitivo e veloce, riducendo significativamente i tempi di lavoro. Le perforazioni correttamente posizionate facilitano il posizionamento preciso di chiodi o viti.

2. Collegamenti resistenti e durevoli

Grazie all'utilizzo di acciaio di alta qualità (acciaio S235JR) e al processo di zincatura a caldo (zincatura a caldo), il connettore garantisce un'eccezionale resistenza e durata dei collegamenti in una varietà di strutture in legno.

3. Elevata capacità portante

Il connettore ha eccellenti parametri di portata calcolati staticamente, garantendo la sicurezza e la stabilità degli elementi costruiti, il che è fondamentale nelle strutture portanti e nell'architettura dei giardini.

4. Classe di servizio 3

I connettori di ancoraggio nella Classe di servizio 3 sono destinati all'uso in condizioni esterne, dove sono esposti al contatto diretto con l'umidità e le condizioni atmosferiche.

Applicazione e metodo di installazione

Collegamento:

Elemento principale: calcestruzzo

Elemento secondario: legno strutturale, pareti a telaio prefabbricate

Campo di applicazione:

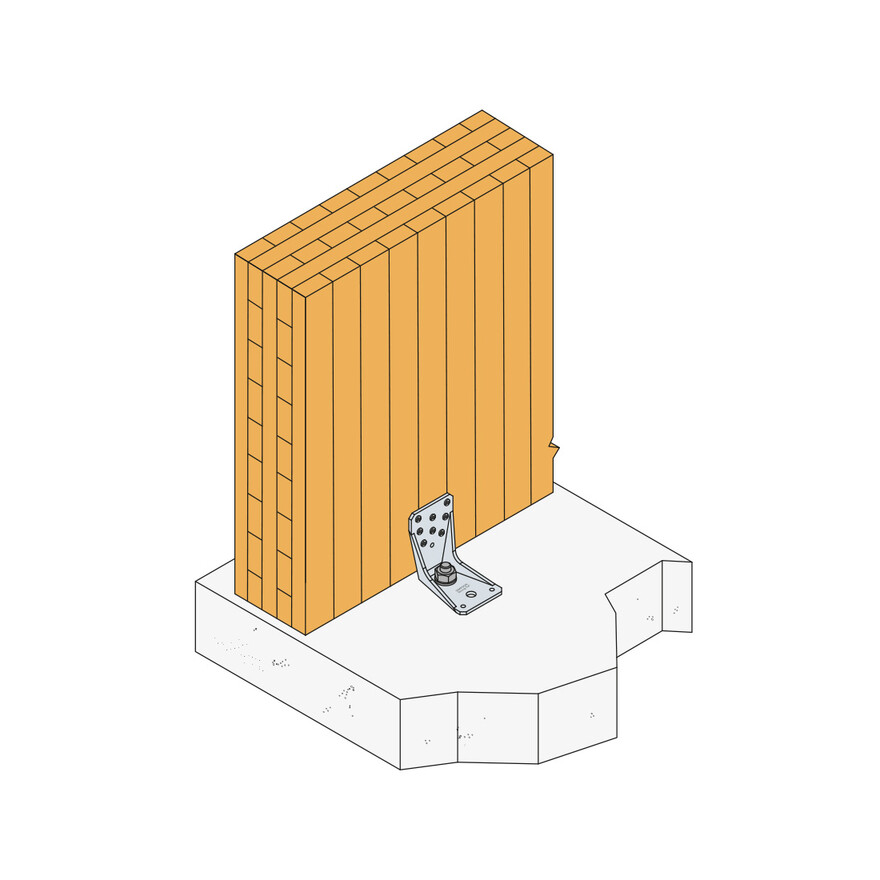

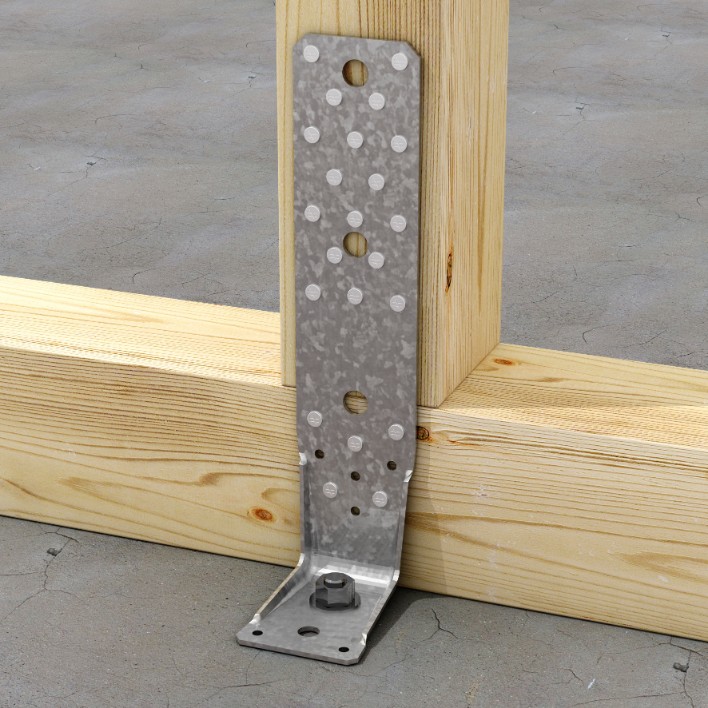

• Possono essere utilizzati come ancoraggi per colonne in legno, pareti a telaio prefabbricate o altri elementi in legno.

Fissaggio:

• Fissaggio del giunto al legno: mediante chiodi a testa tonda CNA4.0 o in alternativa viti CSA5.0.
• Fissaggio del giunto al calcestruzzo: ancorato meccanicamente (WA) o chimicamente con ancoraggi Simpson Strong-Tie

Certificato

ETA-07/0285

Garanzia di massima qualità. La presente norma specifica i requisiti e i metodi di prova per materiali, geometria, resistenza, rigidità e durabilità (ovvero protezione dalla corrosione) degli elementi di fissaggio utilizzati nelle strutture portanti in legno.

I prodotti che offriamo sono caratterizzati dalla massima qualità e possono essere utilizzati in sicurezza nell'edilizia. Ci impegniamo al massimo per garantire che i prodotti forniti ai nostri clienti siano sicuri e adatti a compiti specifici.
