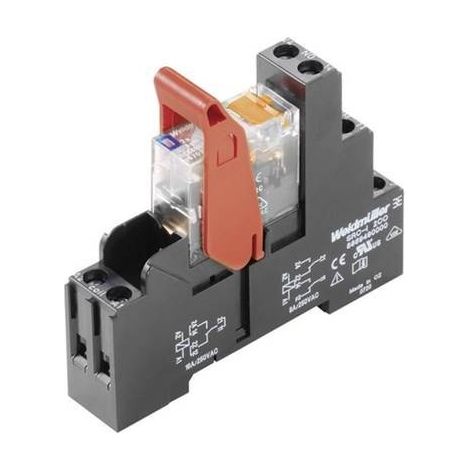

Accoppiatore relè RIDERSERIES Weidmüller RCIKIT 24VAC 1CO LD/PB N/A 16 A

~~26,99€~~

Prodotto esaurito

Acquisti per la tua azienda?

Prezzi negoziati IVA esclusa fino a -20%

Passa a un account pro

Informazioni sul prodotto

Descrizione

Dettagli tecnici

Aria/distanza di dispersione (bobina/contatti)

8 mm

Caratteristiche relè

con tasto di prova

Collegamento (Componenti)

Morsetto a vite

Colore

Nero

Corrente di commut. max.

16 A

Dimensione del prodotto, larghezza

15.8 mm

Dimensione del prodotto, lunghezza

70.2 mm

Dimensioni prodotto Altezza

77 mm

Durata (meccanica)

5 x 10 6 circuiti

Materiale di contatto

AgNi 90/10

Peso

64.3 g

Potenza di commutazione (max)

4000 VA, 384 W

Resistenza (bobina)

350 Ω

Temperatura (max.)

70 °C

Temperatura (min.)

-40 °C

Tens.comm.max

400 V/AC

Tensione di innesco (max.)

18 V/AC

Tensione nom.

24 V/AC

Tipo contatto

1 scambio

Tipo di protezione

IP20

Ulteriori dati tecnici

Indicatore di stato

LED rosso Ritardo di accensione

≤ 8 ms. Ritardo di spegnimento

≤ 6 ms. min. Potenza di commutazione

1 mA a 24 V, 10 mA a 12 V, 100 mA a 5 V. Max. Frequenza di commutazione con carico nominale

0,1 Hz Guida portante TS 35 Tasto di prova

Sì (bloccabile solo se il blocco di arresto è stato rimosso) Indicatore meccanico della posizione di commutazione

Sì Categoria di sovratensione III Grado di inquinamento

2 Gruppo materiale isolante

IIIa Tensione d'ingresso - uscita

5 kVeff / 1 min Lunghezza spellatura collegamento di dimensionamento

8 mm Campo di serraggio, collegamento di dimensionamento

2,5 mm² Campo di serraggio, min.

1 mm² Campo di serraggio, max.

2,5 mm² Sezione di collegamento conduttore, a un filo, min.

1 mm² Sezione di collegamento conduttore, a un filo, max.

2,5 mm² Sezione di collegamento conduttore, a filo sottile, min.

1 mm² Sezione di collegamento conduttore, a filo sottile, max.

2,5 mm² Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min.

1 mm² Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 2,5 mm² Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min.

1 mm² Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. 2,5 mm² Dimensione lama

PZ1

Indicatore di stato: LED rosso
Ritardo di accensione: ≤ 8 ms.
Ritardo di spegnimento: ≤ 6 ms.
min. Potenza di commutazione: 1 mA a 24 V, 10 mA a 12 V, 100 mA a 5 V.
Max. Frequenza di commutazione con carico nominale: 0,1 Hz
Guida portante TS 35
Tasto di prova: Sì (bloccabile solo se il blocco di arresto è stato rimosso)
Indicatore meccanico della posizione di commutazione: Sì
Categoria di sovratensione III
Grado di inquinamento: 2
Gruppo materiale isolante: IIIa
Tensione d'ingresso - uscita: 5 kVeff / 1 min
Lunghezza spellatura collegamento di dimensionamento: 8 mm
Campo di serraggio, collegamento di dimensionamento: 2,5 mm²
Campo di serraggio, min.: 1 mm²
Campo di serraggio, max.: 2,5 mm²
Sezione di collegamento conduttore, a un filo, min.: 1 mm²
Sezione di collegamento conduttore, a un filo, max.: 2,5 mm²
Sezione di collegamento conduttore, a filo sottile, min.: 1 mm²
Sezione di collegamento conduttore, a filo sottile, max.: 2,5 mm²
Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min.: 1 mm²
Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 2,5 mm²
Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min.: 1 mm²
Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. 2,5 mm²
Dimensione lama: PZ1

Accoppiatore relè con relè di potenza RCI

I relè di potenza RCI sono stati sviluppati per essere utilizzati in applicazioni industriali e sono equipaggiati con collegamento a vite. Ulteriori vantaggi sono rappresentati dal pinning industriale, dai diodi di libera circolazione e dall'indicatore di stato a LED.

Incluso nella consegna

Attacco relè per guida DIN
Unità di segnalazione LED
Staffa di sostegno
Relè innestabile
Marcatore.
