Un cavo elettrico è destinato a trasportare l'elettricità da un punto a un altro. Prima di acquistare il cavo elettrico più adatto, è necessario prendere in considerazione l'intensità della corrente e quella delle apparecchiature collegate.
Esistono infatti diversi tipi di cavi elettrici , a seconda che contengano uno o più fili elettrici. La sezione dei fili, o in altre parole la loro dimensione, è definita dalla norma NF C 15-100 ed è espressa in millimetri quadrati (mm²). Più grande è il filo, più è in grado di sopportare un'elevata intensità di corrente:
- una sezione di 1,5 mm² è adatta per un'intensità di 10 A (A);
- una sezione di 2,5 mm² è adatta per un'intensità da 16 A a 20 A;
- una sezione di 4 mm² è adatta per un'intensità di 25 A;
- una sezione di 6 mm² è adatto per un'intensità di 32 A;
Per quanto riguarda lo standard di colore, un filo elettrico colorato:
- il rosso è un conduttore di fase. È attraverso di esso che arriva la corrente;

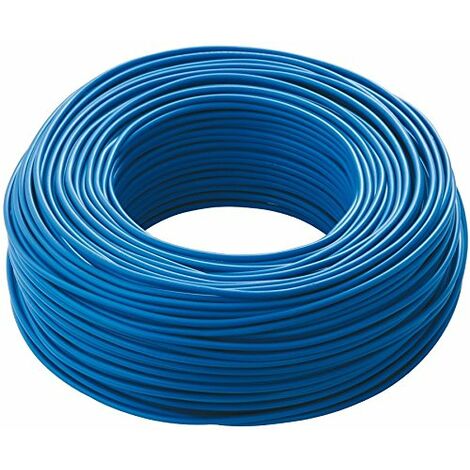

- il blu è un conduttore neutro. Garantisce la condivisione della corrente;

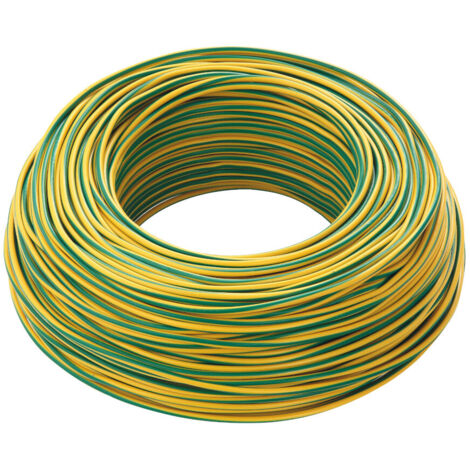

- verde/giallo è un conduttore di terra. Aiuta a proteggere dal rischio di elettrocuzione.
Le caratteristiche dei cavi elettrici sono indicate da una successione di numeri e lettere sulla confezione nel formato X YY-ZZ.
p>
X corrisponde ad una o più lettere che indicano l'estensione nazionale o internazionale del cavo. Tra l'altro:
- la lettera H significa che il cavo è di tipo armonizzato conforme alle norme internazionali;
- la dicitura FR-N indica un cavo di tipo nazionale;
- la dicitura FR-N indica un cavo di tipo nazionale;
p>
YY corrisponde alla tensione nominale massima che il filo elettrico può sopportare.
In ZZ, la prima Z è una lettera che indica la natura dell'isolamento: V per PVC o 2V per doppio Isolamento in PVC. La seconda Z è una lettera che si riferisce al tipo di filo elettrico all'interno del cavo o “nucleo”:
- R indica un nucleo rigido multifilo;
- K indica un nucleo flessibile multifilare;
- U indica un nucleo solido e rigido.
Procedere con l'impianto elettrico di una casa è un compito più o meno facile per una persona che ha dimestichezza con il fai da te. Tuttavia, per evitare di danneggiare gli impianti, è obbligatorio seguire le norme e scegliere le sezioni giuste.
