Descrizione generale

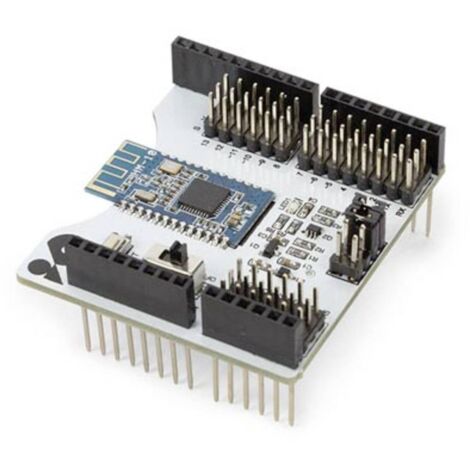

Lo schermo wireless HM-10 è un modulo Bluetooth Low Energy (Bluetooth 4.0) basato sul chip CC2541 di Texas Instruments®, completamente compatibile con la scheda di sviluppo Arduino UNO. Questo scudo estende tutti i pin digitali e analogici a 3PIN, facilitando il collegamento a sensori cablati a 3PIN.Specifiche tecniche
- Estensione di 14 pin digitali a 3PIN
- Estensione di 6 pin analogici a 3PIN
- Pulsante di ripristino integrato
- Interruttore a scorrimento per attivare/disattivare la comunicazione wireless
- Interfaccia jumper per controllare la comunicazione seriale
- Chip Bluetooth®: Texas Instruments® CC2541
- Protocollo USB: USB V2.0
- Frequenza di lavoro: banda ISM 2,4 GHz
- Metodo di modulazione: GFSK (Gaussian Frequency Shift Keying)
- Potenza di trasmissione: -23 dBm, -6 dBm, 0 dBm, 6 dBm (modificabile tramite comandi AT)
- sensibilità: -84 dBm a 0,1% BER
- Velocità di trasmissione: 6K byte asincroni
- Sicurezza: autenticazione e crittografia
- Servizi supportati: Centrale e periferica UUID FFE0, FFE1
- Consumo energetico: 400–800 µA in standby, 8,5 mA durante la trasmissione
- Alimentazione (schermo): 5 VDC
- Alimentazione HM10: 3,3 VDC
- Temperatura di lavoro: da -5 a +65 °C
- Dimensioni: 54 x 48 x 23 mm
- Peso: 25 g
Altre informazioni
- Manuale di istruzioni in inglese
- Colore primario: multicolore
- Profondità: 7,8 cm
- Altezza: 3,8 cm
- Larghezza: 15,5 cm
