Descrizione generale

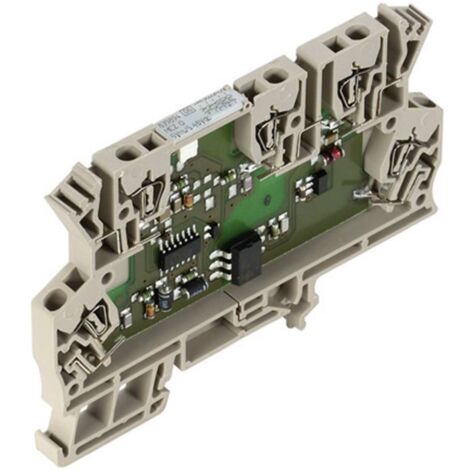

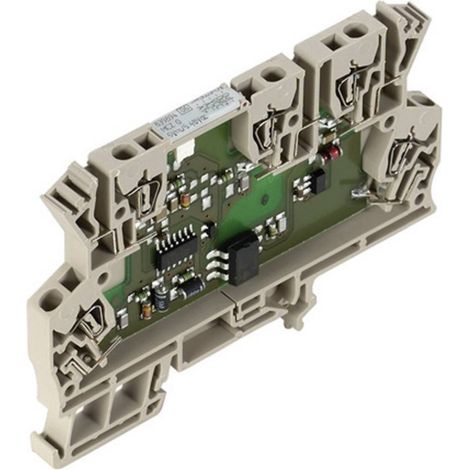

Il relè optoaccoppiatore Weidmüller 8324610000-1 è un dispositivo compatto e altamente efficiente, progettato per garantire un isolamento elettrico tra i circuiti di controllo e i circuiti di potenza. Con una larghezza di soli 6,1 mm, è ideale per applicazioni in spazi ristretti. Questo optoisolatore è dotato di un indicatore di stato LED verde e offre prestazioni affidabili in una vasta gamma di condizioni operative.Specifiche tecniche
- Tensione di comando (max): 24 V/DC
- Tensione di comando (min): 5 V/DC
- Corrente continua (max): 0.008 A
- Corrente di comando (max): 5 mA
- Dimensioni: 6.1 mm (larghezza) x 63.2 mm (profondità) x 91 mm (altezza)
- Peso: 23.9 g
- Potenza di commutazione (max): 112 mW
- Temperatura operativa: da -25 °C a +40 °C
- Temperatura di stoccaggio: da -40 °C a +60 °C
- Tipo contatto: 1 NA
- Tipo di protezione: IP20
- Distanza di scorrimento e aria: ≥ 5,5 mm
- Tensione d'urto verticale: 6 kV (1,2/50 µs)
- Frequenza di commutazione: 100 kHz
- MTTF: 3.036 anni
Compatibilità e accessori
- Guida di montaggio: TS 35
- Protezione da inversione di polarità
- Circuito di protezione lato carico: Diodo
Installazione
- Campo di serraggio, collegamento di dimensionamento: 1,5 mm²
- Campo di serraggio, min: 0,5 mm²
- Campo di serraggio, max: 1,5 mm²
- Sezione di collegamento conduttore a un filo: min. 0,5 mm², max. 1,5 mm²
- Sezione di collegamento conduttore a filo sottile: min. 0,5 mm², max. 1,5 mm²
Utilizzo
Questo relè optoaccoppiatore è ideale per applicazioni in cui è necessario isolare circuiti di controllo da circuiti di potenza, garantendo al contempo un funzionamento sicuro e affidabile. È particolarmente utile in ambienti industriali e di automazione.Altre informazioni
- Colore: beige
- Classe di infiammabilità: UL 94 V-0
- Umidità operativa: 40 °C / 93 % umidità relativa, senza formazione di condensa
- Ritardo di accensione: 1 µs (a 20 V CC)
- Ritardo di spegnimento: 2,5 µs (a 28 V CC)
