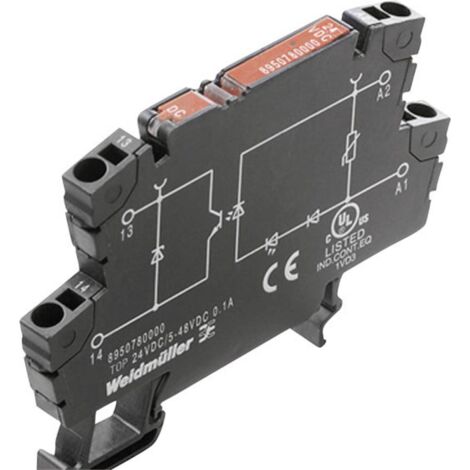

Weidmüller Relè a semiconduttore 8950760000-1 0.1 A Tens.comm.max: 48 V/DC 1 pz.
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Carico max | 0.1 A | ||||||||||||||||||||||||||||||||||||||
| Collegamento (Componenti) | morsetto Push-In | ||||||||||||||||||||||||||||||||||||||
| Corrente continua (max.) | 0.1 A | ||||||||||||||||||||||||||||||||||||||
| Corrente di comando (max.) | 7.7 mA | ||||||||||||||||||||||||||||||||||||||
| Dimensione del prodotto, larghezza | 6.1 mm | ||||||||||||||||||||||||||||||||||||||
| Dimensione, profondità | 55 mm | ||||||||||||||||||||||||||||||||||||||
| Dimensioni prodotto Altezza | 79.4 mm | ||||||||||||||||||||||||||||||||||||||
| Peso | 19.3 g | ||||||||||||||||||||||||||||||||||||||
| Potenza di commutazione (max) | 170 mW | ||||||||||||||||||||||||||||||||||||||
| Temperatura (max.) | +60 °C | ||||||||||||||||||||||||||||||||||||||
| Temperatura (min.) | -20 °C | ||||||||||||||||||||||||||||||||||||||
| Tens.comm.max | 48 V/DC | ||||||||||||||||||||||||||||||||||||||
| Tensione di comando (max.) | 5 V/DC | ||||||||||||||||||||||||||||||||||||||
| Tensione di comando (min.) | 5 V/DC | ||||||||||||||||||||||||||||||||||||||
| Tensione di commutazione (min.) | 5 V/DC | ||||||||||||||||||||||||||||||||||||||
| Tipo contatto | 1 NA | ||||||||||||||||||||||||||||||||||||||
| Tipo di protezione | IP20 | ||||||||||||||||||||||||||||||||||||||
| Ulteriori dati tecnici | Temperatura di stoccaggio, max. 80 °C Temperatura di stoccaggio, min. | -40 °C Indicatore di stato | LED verde Ritardo di accensione | Ritardo di spegnimento | Caduta di tensione a max. Carico | Corrente di dispersione | A prova di cortocircuito | No Colore | nero Tensione nominale | 300 V Categoria di sovratensione III Distanza di scorrimento e aria lato di controllo - lato carico | > 3 mm Tensione d'urto verticale | 4 kV (1,2/50 µs) Umidità | 5...95% rel. Umidità, Tu = 40 °C, nessuna formazione di condensa MTTF | 2.500 anni Tensione di accensione/spegnimento | 4 V / 1,25 V CC Circuito di protezione | Varistore, protezione da inversione di polarità Categoria di carico | DC1 min. Corrente di commutazione | 100 µA Circuito di protezione lato carico | Diodo a ruota libera Guida di montaggio | TS 35 Classe di infiammabilità in conformità con UL 94 | V-0 Grado di inquinamento | 2 Resistenza alla tensione lato di comando - lato carico | 1,2 kVeff / 1 min Lunghezza di spellatura della connessione | 10 mm Campo di serraggio, collegamento di dimensionamento | 1,5 mm² Campo di serraggio, min. | 0,5 mm² Campo di serraggio, max. | 2,5 mm² Sezione di collegamento conduttore AWG, min. | AWG 20 Sezione di collegamento conduttore AWG, max. | AWG 14 Sezione di collegamento conduttore, a un filo, min. | 0,5 mm² Sezione di collegamento conduttore, a un filo, max. | 1,5 mm² Sezione di collegamento conduttore, a filo sottile, min. | 0,5 mm² Sezione di collegamento conduttore, a filo sottile, max. | 1,5 mm² Sezione di collegamento conduttore, a filo sottile, min. (AWG) | AWG 20 Sezione di collegamento conduttore, a filo sottile, max. (AWG) | AWG 14 Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min. | 0,5 mm² Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 1,5 mm² Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min. | 0,5 mm² Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. 1,5 mm² Dimensioni lama | 0,6 x 3,5 mm max. Frequenza di commutazione (tensione di controllo DC) | 3.000 Hz |
Temperatura di stoccaggio, max. 80 °C
Temperatura di stoccaggio, min.: -40 °C
Indicatore di stato: LED verde
Ritardo di accensione: < 13 µs
Ritardo di spegnimento: < 42 µs
Caduta di tensione a max. Carico: < 1 V.
Corrente di dispersione: < 10 µA
A prova di cortocircuito: No
Colore: nero
Tensione nominale: 300 V
Categoria di sovratensione III
Distanza di scorrimento e aria lato di controllo - lato carico: > 3 mm
Tensione d'urto verticale: 4 kV (1,2/50 µs)
Umidità: 5...95% rel. Umidità, Tu = 40 °C, nessuna formazione di condensa
MTTF: 2.500 anni
Tensione di accensione/spegnimento: 4 V / 1,25 V CC
Circuito di protezione: Varistore, protezione da inversione di polarità
Categoria di carico: DC1
min. Corrente di commutazione: 100 µA
Circuito di protezione lato carico: Diodo a ruota libera
Guida di montaggio: TS 35
Classe di infiammabilità in conformità con UL 94: V-0
Grado di inquinamento: 2
Resistenza alla tensione lato di comando - lato carico: 1,2 kVeff / 1 min
Lunghezza di spellatura della connessione: 10 mm
Campo di serraggio, collegamento di dimensionamento: 1,5 mm²
Campo di serraggio, min.: 0,5 mm²
Campo di serraggio, max.: 2,5 mm²
Sezione di collegamento conduttore AWG, min.: AWG 20
Sezione di collegamento conduttore AWG, max.: AWG 14
Sezione di collegamento conduttore, a un filo, min.: 0,5 mm²
Sezione di collegamento conduttore, a un filo, max.: 1,5 mm²
Sezione di collegamento conduttore, a filo sottile, min.: 0,5 mm²
Sezione di collegamento conduttore, a filo sottile, max.: 1,5 mm²
Sezione di collegamento conduttore, a filo sottile, min. (AWG): AWG 20
Sezione di collegamento conduttore, a filo sottile, max. (AWG): AWG 14
Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min.: 0,5 mm²
Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 1,5 mm²
Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min.: 0,5 mm²
Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. 1,5 mm²
Dimensioni lama: 0,6 x 3,5 mm
max. Frequenza di commutazione (tensione di controllo DC): 3.000 Hz
Caratteristiche
- MarcheWEIDMULLER
- Lunghezza5.5 cm
- Larghezza6.1 mm
- Peso19 g
- Tensione elettrica300 V
