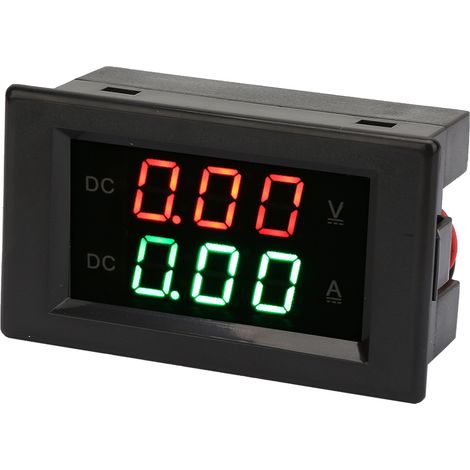

Voltmetro CC, amperometro con display di tensione, misuratore per attività fisica scolastica per insegnanti domestici

Lineamenti:

1. La testa del misuratore è un design comune, i. e. il filo di terra all'estremità della misurazione è interconnesso con il filo di terra all'estremità dell'alimentazione (ad eccezione del misuratore di isolamento).
2. La testa del misuratore è dotata di potenziometro di calibrazione della tensione, potenziometro di calibrazione corrente, se c'è qualche errore, è possibile calibrarlo, perché l'errore è assoluto.
3. Il voltmetro adotta il design del movimento automatico del punto decimale.
4. Questo misuratore ha una forte capacità anti-interferenza e una rapida frequenza di aggiornamento del display.
5. La testina del misuratore utilizza un'ampia gamma di alimentazione: DC3,5 ~ 30 V (tranne il misuratore di isolamento), la connessione inversa dell'alimentazione non brucerà.

Specificazione:

Caratteristiche:
La testa del misuratore ha un design comune, ad es. e. il filo di terra all'estremità di misurazione è collegato con il filo di terra all'estremità di alimentazione (eccetto il misuratore di isolamento).
Questo misuratore ha una forte capacità anti-interferenza e una rapida frequenza di aggiornamento del display.
La testa del misuratore utilizza un ampio intervallo di alimentazione: DC 3,5 ~ 30 V (eccetto il misuratore di isolamento), la connessione inversa dell'alimentatore non si brucerà.
Specifica:
Intervallo di misurazione della tensione 0 ~ 99,9 V
Risoluzione 0,01 V(
Intervallo di misurazione ampere 0-9,99-20 A
Risoluzione 0,01 A(10 A)
Frequenza di misurazione≥ 500 mS/volte
Precisione di misurazione1% (± 1 parola)
Tensione di alimentazione minima +3,5 V
Tensione di alimentazione massima+ 30 V
Temperatura di funzionamento-10 ~ + 65
Umidità di lavoro10 ~ 80% (senza condensa)
Pressione di lavoro80 ~ 106 kPa
Esposizione alla luce solarenessuna esposizione diretta
Nota:
La testa dell'orologio da 20 A _ shunt integrato
Nei seguenti casi, si consiglia vivamente di: misuratore di isolamento (misuratore di alimentazione di isolamento)
Quando due o più misuratori sono installati in un dispositivo , non possono essere soli, indipendenti o isolati quando viene fornita l'alimentazione
Metodo di connessione:
Questo strumento è dotato di cinque linee, si prega di trovare professionisti rigorosamente secondo il seguente schema elettrico, in caso di domande, non esitate a contattare il servizio clienti:
Alimentazione testata del misuratore: presa a due fili
Linea fine _ nera: alimentazione testata del misuratore
Misuratore di isolamento (alimentazione isolata):
L'estremità di alimentazione della testata del misuratore e le estremità del test sono completamente isolate e isolate l'una dall'altra, possono condividere una fonte di alimentazione su più contatori, "non c'è bisogno" è preoccupato per tutti i tipi di problemi di interferenza causati dalla condivisione dell'alimentazione, adatto per il banco di prova invecchiato in fabbrica, il banco di prova, o altre apparecchiature che richiedono più di una testa del misuratore
Estremità del test:
COM: estremità comune del test
A +: estremità dell'ingresso di corrente "positiva" del test; poiché la testa del misuratore adotta il design della terra comune, ovvero il filo di terra all'estremità di misurazione è collegato con il filo di terra all'estremità di alimentazione, quindi può essere collegato solo tra l'alimentazione negativa e negativa dell'apparecchiatura in prova, come mostrato nella figura seguente, l'errore di connessione verrà visualizzato bruciatura, (se si utilizza solo il voltmetro, si consiglia di collegare la linea gialla con la linea nera, prevenire lo sfarfallio digitale dell'amperometro causato da interferenze esterne)
Metodo di connessione _ senza shunt: adatto per "sotto 20 A" senza connessione esterna.
