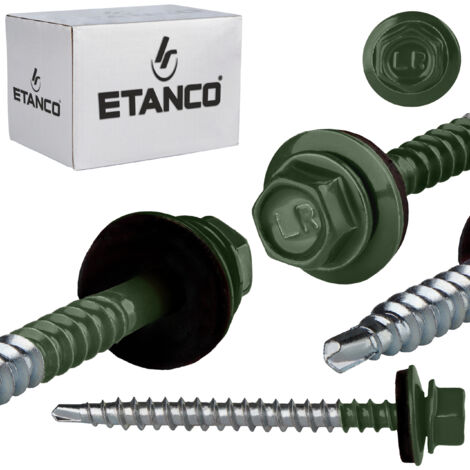

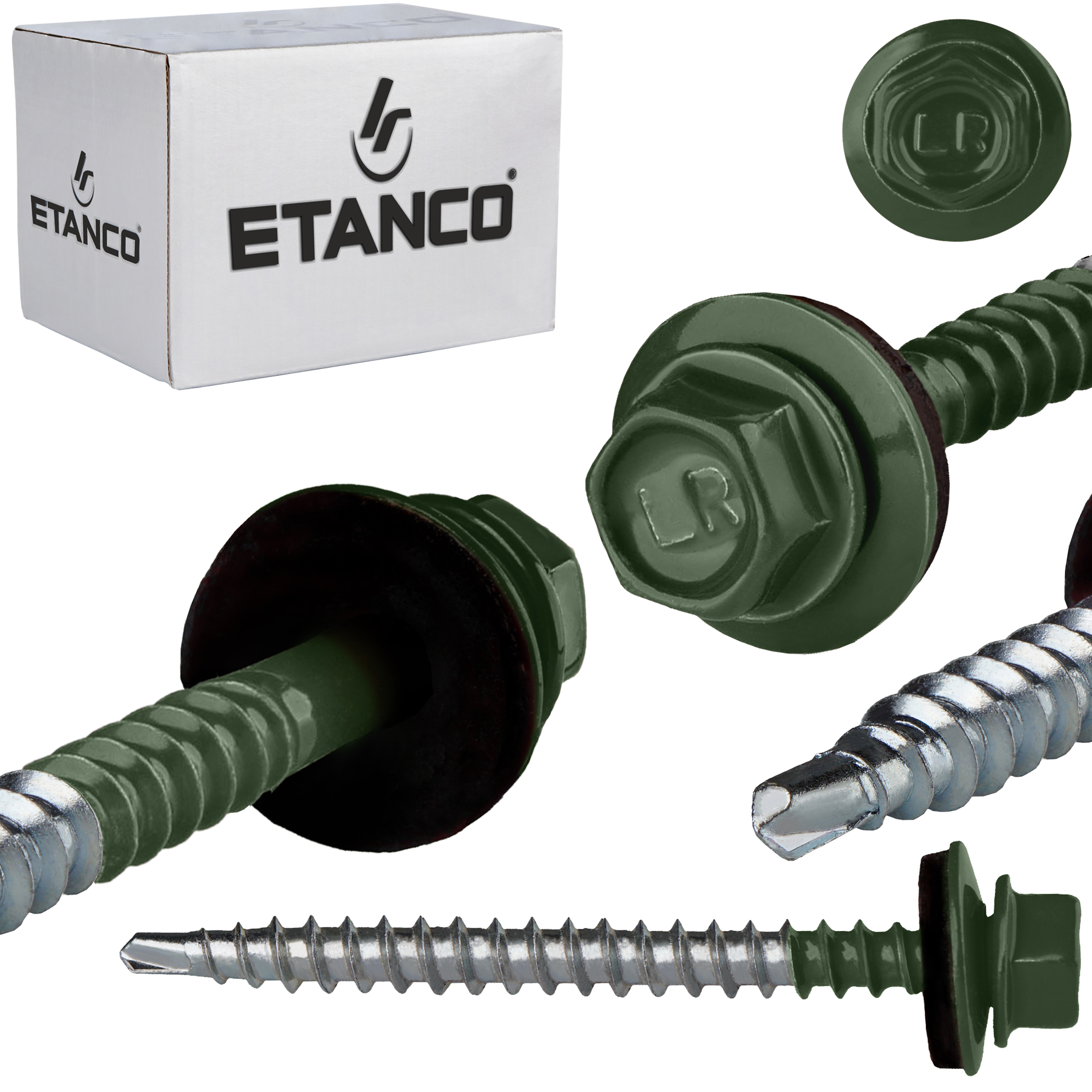

Viti agricole GTF2 Z14 4,8x60mm RAL 6020

Viti per lamiera, viti per agricoltori Progettate per fissare lamiere profilate a strutture in legno.

• Modello: GT F2 Z14
• Dimensioni: 4,8 x 60 mm
• Colore: RAL 6020
• Quantità nella confezione: 100 pz.

Prodotto originale della rinomata azienda Etanco®

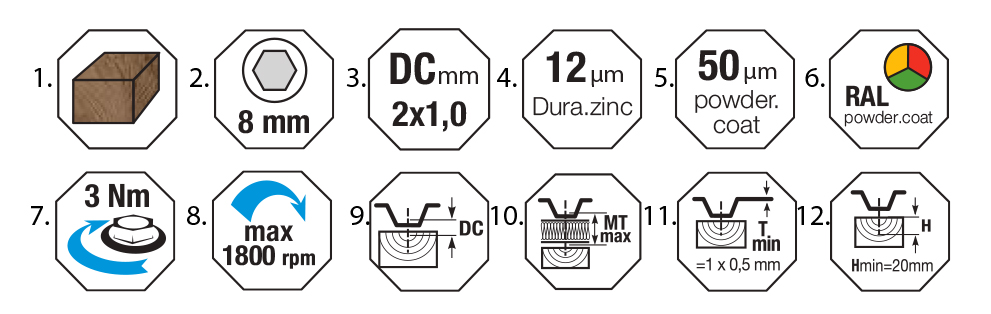

Specifiche del prodotto:

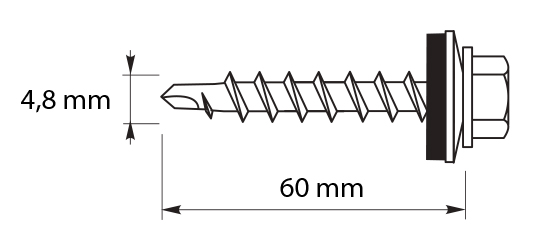

• Diametro della vite: Ø 4,8 mm
• Lunghezza della vite: 60 mm
• Materiale della vite: acciaio al carbonio, zincato
• Testa: esagonale
• Incavo: SW8, chiave 8
• Diametro dell'acqua: 14 mm
• Materiale dell'acqua: Acciaio al carbonio, zincato
• Elemento di montaggio: 37 mm
• Capacità massima di foratura: 2x1,00 mm
• Coppia di serraggio: 3 Nm
• Velocità di rotazione consigliata: 1800 giri/min
• Spessore del rivestimento di zinco: 12 μm Dura.zinc
• Spessore del rivestimento di vernice: 50 μm
• Materiale del substrato: legno
• Quantità per confezione: 100 pz.

Viti autofilettanti e autoforanti in acciaio al carbonio temprato superficialmente, zincate elettroliticamente, con punta di foratura ridotta, filettatura per legno ed esagono testa, con una rondella in acciaio assemblata con EPDM vulcanizzato.

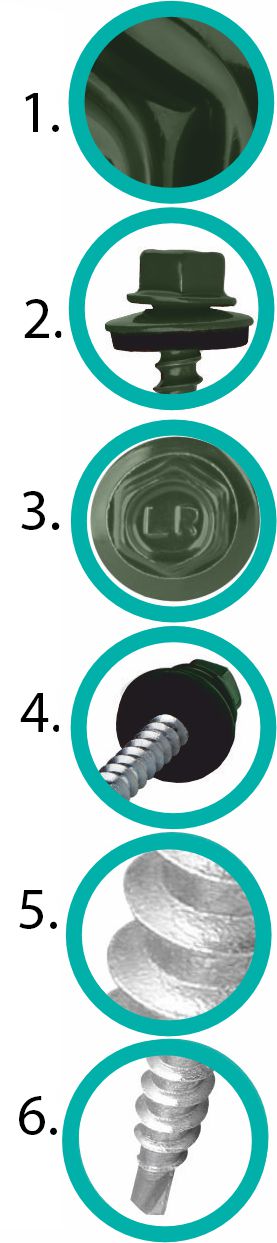

Caratteristiche e vantaggi

1. vernice in polvere Powder.coat 50 μm

• ulteriore significativa protezione anticorrosione che consente l'uso di elementi di fissaggio in un'atmosfera corrosiva C3
• perfetta corrispondenza con il colore del rivestimento della lamiera profilata
• contiene stabilizzatori UV per garantire la stabilità del colore
• la moderna tecnologia di verniciatura a polvere Powder.coat garantisce la durata del rivestimento durante l'installazione e una lunga durata.

2. rondella metallica

• la forma speciale della rondella in acciaio garantisce il corretto posizionamento del materiale di tenuta EPDM.

3. etanco

• Il marchio etanco è un produttore europeo di elementi di fissaggio e sistemi di fissaggio per l'industria edile.
• La marcatura distintiva dei prodotti etanco ne consente un facile riconoscimento.
• Un rigoroso controllo della produzione condotto da un laboratorio interno garantisce prodotti di alta qualità.
• A ogni lotto di produzione viene assegnato un numero univoco, che ne consente l'identificazione precisa.
• Tutti i nostri prodotti dispongono di documentazione di riferimento aggiornata, sviluppata in collaborazione con rinomati istituti di ricerca.

4. Guarnizione in EPDM

• realizzata con il miglior materiale di tenuta - EPDM
• non perde elasticità nel tempo, periodo di invecchiamento molto lungo
• resistente alle mutevoli condizioni atmosferiche e alle radiazioni UV
• dopo l'installazione, si autovulcanizza sulla lamiera, creando una connessione ermetica
• mantiene le sue proprietà sotto l'influenza di temperature comprese tra -50°C e +100°C

5. rivestimento in zinco dura.zinc

• protezione anticorrosione di base e più importante - spessore del rivestimento in zinco 12 μm, qualità garantita - il nostro moderno impianto di zincatura garantisce la massima qualità del rivestimento di protezione dalla corrosione

6. Punta autoforante drill.point

• Punta autoforante etanco Drill.point appositamente sviluppata
• Foratura ottimale della lamiera in breve tempo
• Lo strato protettivo di zinco non si stacca durante la foratura della lamiera
• Capacità di foratura DC max 2 x 1,0 mm

Rivestimenti protettivi contro la corrosione

La durabilità del rivestimento anticorrosivo in un ambiente moderatamente aggressivo dipende dal suo spessore.

Tabella del test di nebbia salina secondo PN-EN 9227

A. μm

B. anni

1. vite 1

2. vite 2

3. vite 3

4. etanco

vite

Scopo

Collegamento:

• Fogli
• Lamiere
• Lamiere metalliche
• Lamiere metalliche lamierini di copertura
• Per substrati in legno

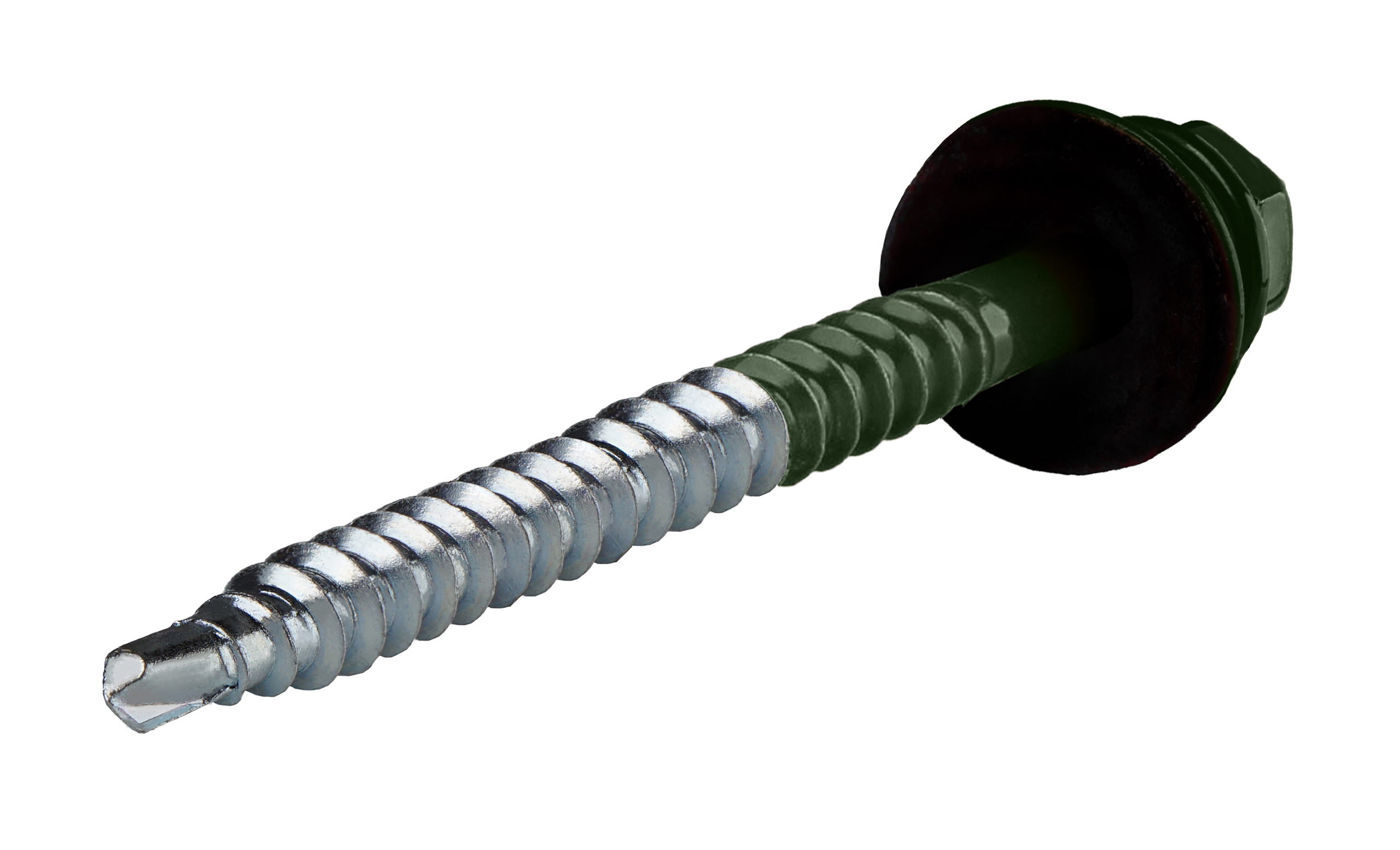

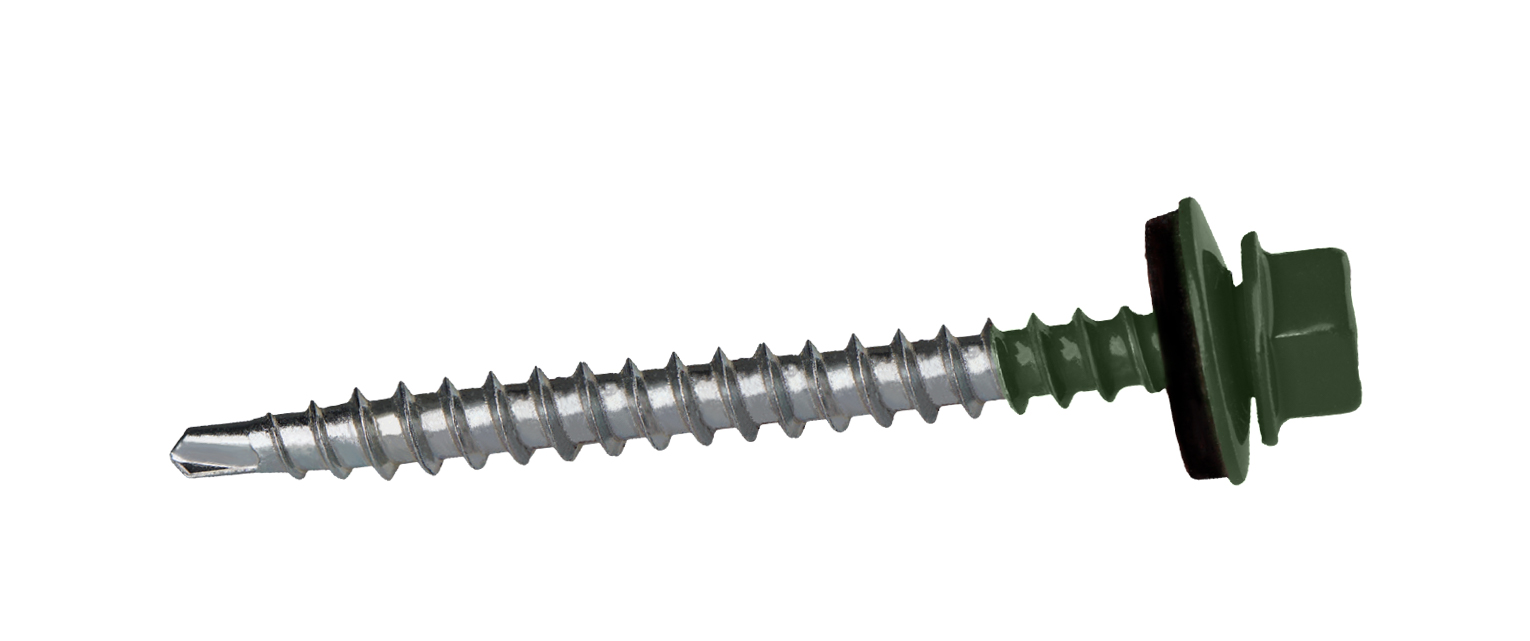

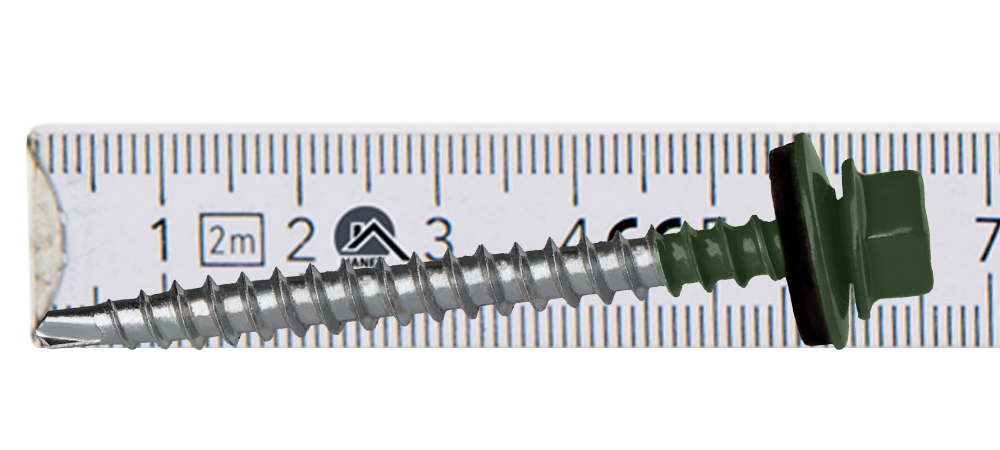

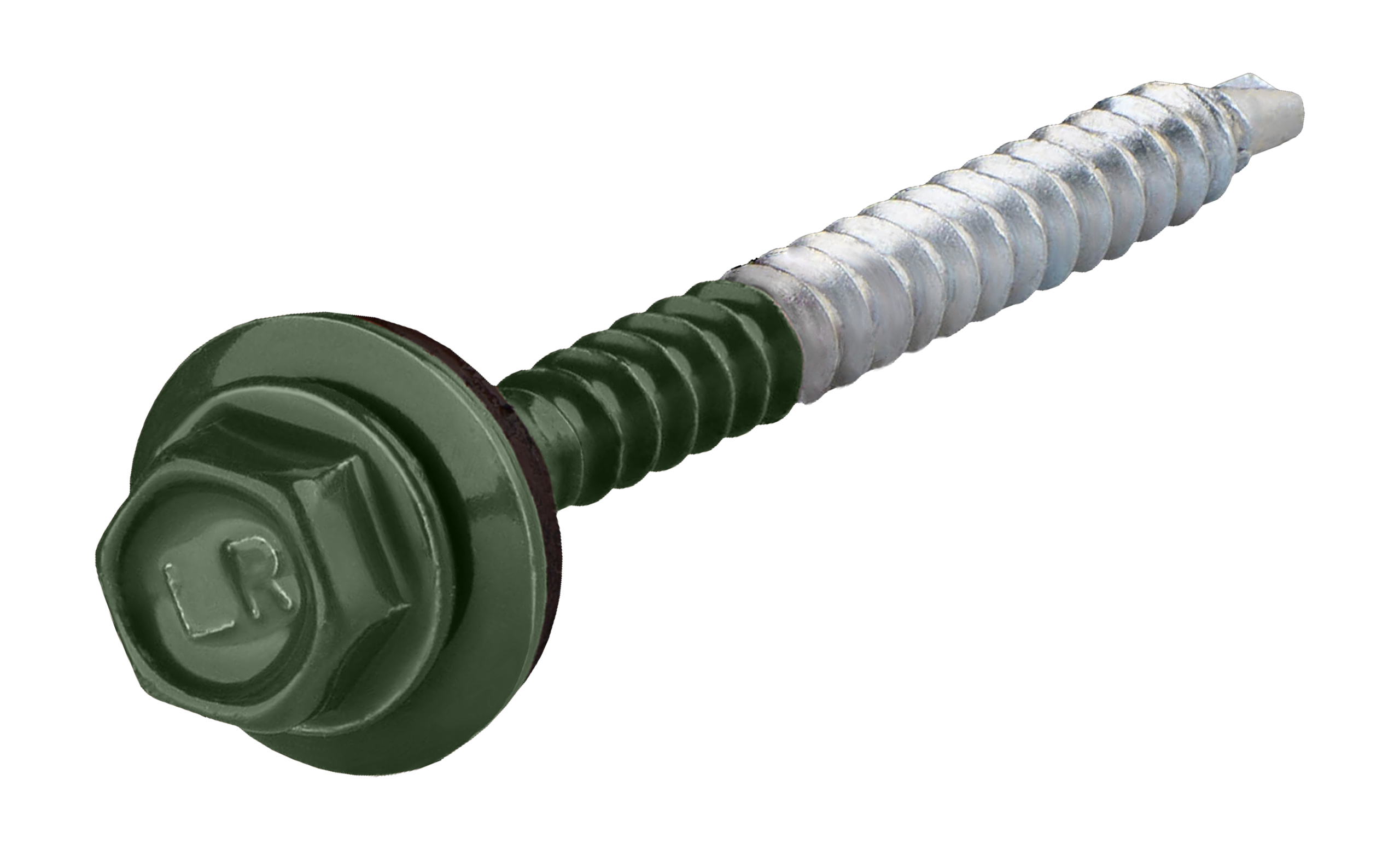

Immagini del prodotto

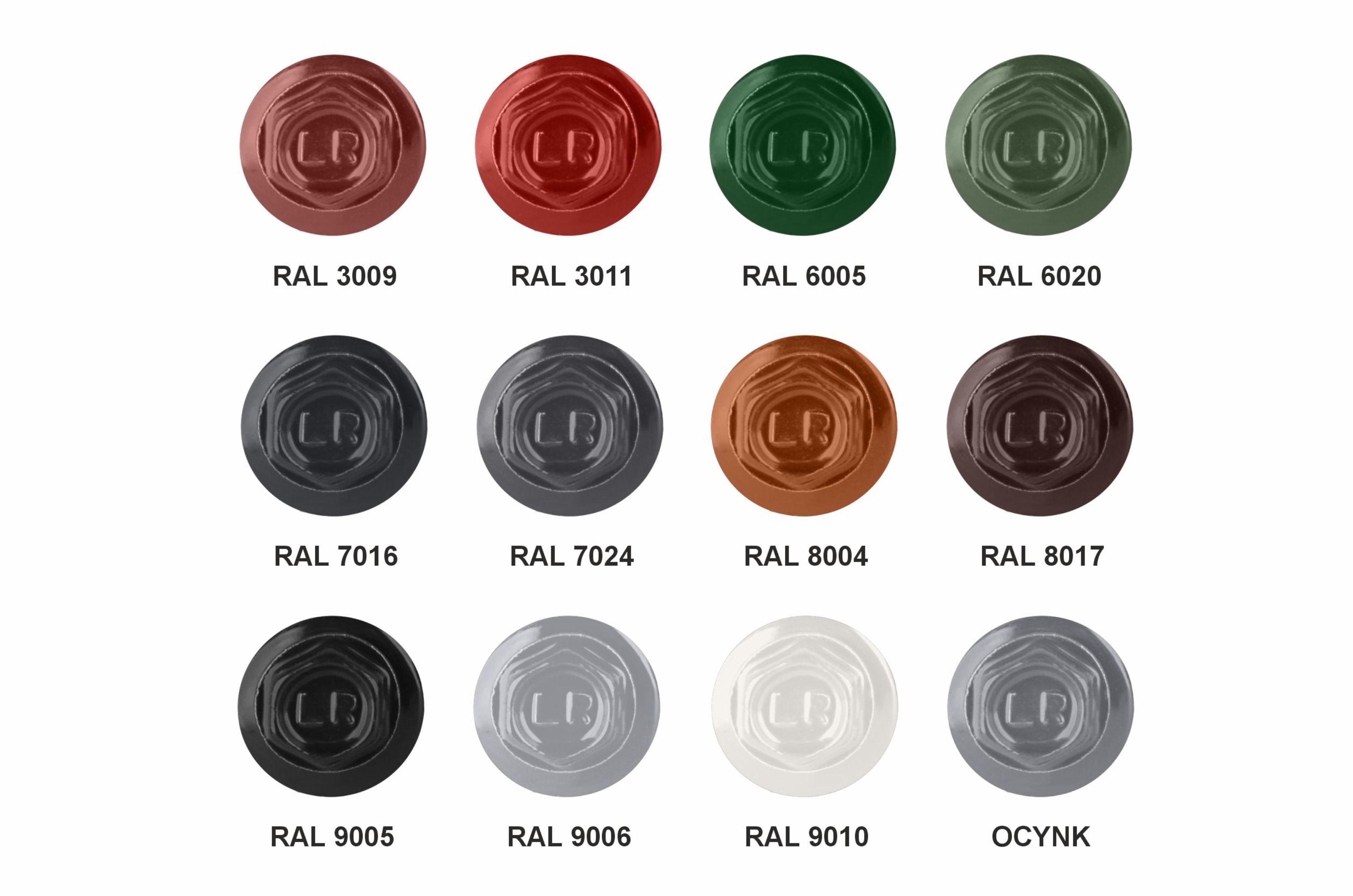

L'asta è per il colore RAL 6020

Altri colori e dimensioni sono disponibili nelle nostre altre aste.

*A causa delle diverse impostazioni del monitor, i colori possono differire dalla realtà, pertanto i colori presentati sono indicativi.

Metodo di installazione

• il connettore deve essere sempre installato perpendicolarmente al substrato,

• Il connettore deve essere installato utilizzando un cacciavite dotato di frizione regolabile o limitatore di profondità di inserimento,

• Durante l'installazione, è necessario osservare tutti i parametri raccomandati per un dato tipo di connettore,

• Non è consentita alcuna modifica dei connettori, incluso il taglio,

• In caso di danni al rivestimento anticorrosione, i difetti devono essere riparati (riempiti),

• Per l'installazione di connettori verniciati, si raccomanda di utilizzare solo cappucci a molla.

Corretta pressione della rondella (fissaggio delle lamiere):

1. Pressione insufficiente

2. Pressione corretta

3. Pressione eccessiva

Corretta pressione del cuscinetto (montaggio di pannelli sandwich):

4. Pressione troppo debole

5. Pressione corretta

6. Pressione troppo forte

Utilizzo di connettori Farmer per il fissaggio di tegole metalliche a un substrato di legno

A. Bordo del tetto

B. Grondaia

1. tegola metallica

2. listello

3. trave

4. connettori per collegamenti di lamiere sovrapposte (ad es. G 4.8x20)

5. Elementi di fissaggio Farmer per il fissaggio di lamiere a un substrato di legno (ad es. G 4.8x35)

Le tegole metalliche per tetti devono essere fissate al substrato di legno ogni due listelli. Nella linea di fissaggio, gli elementi di fissaggio devono essere posizionati ogni due onde inferiori della lamiera. Gli elementi di fissaggio per la lamiera sovrapposta devono essere posizionati in ogni fila di lamiere sulla sovrapposizione della lamiera. Sul bordo del tetto, le tegole metalliche devono essere fissate a ciascun listello. Sul colmo, le lamiere metalliche devono essere fissate in corrispondenza di ogni onda inferiore della lamiera. Alla grondaia, le lamiere metalliche devono essere fissate almeno in corrispondenza di un'onda inferiore su due della lamiera. La sovrapposizione trasversale della lamiera deve essere fissata al listello in corrispondenza di ogni onda inferiore della lamiera.

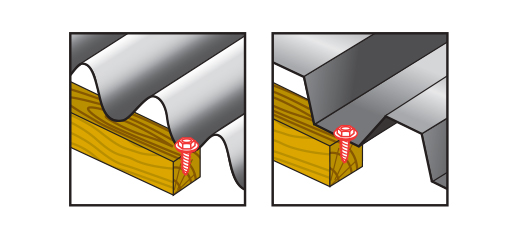

Le lamiere metalliche vengono fissate al substrato utilizzando elementi di fissaggio da 4,8x35 mm nel punto più basso dell'onda, appena prima della goffratura trasversale della lamiera (Fig. 2). Per le lamiere metalliche in alluminio, si utilizzano elementi di fissaggio GTAF da 5,5x35 mm.

Le lamiere metalliche per tetti, se sovrapposte longitudinalmente, devono essere fissate con elementi di fissaggio da 4,8x20 mm nel punto più alto dell'ondulazione, appena prima della goffratura trasversale della lamiera. Nel caso di tegole in alluminio, si utilizzano connettori GTAF in alluminio da 5,5x20 mm. Sulle sovrapposizioni longitudinali delle tegole metalliche, gli elementi di fissaggio devono essere posizionati sopra la scanalatura capillare (grondaia) situata nella lamiera sottostante (Fig. 3).

• Certificato europeo ETA - una garanzia di altissima qualità
• Le viti che offriamo sono caratterizzate da altissima qualità e possono essere utilizzate senza preoccupazioni in edilizia. Facciamo tutto il possibile per garantire che i prodotti consegnati ai nostri appaltatori siano sicuri e adatti a compiti specifici.
