Descrizione generale

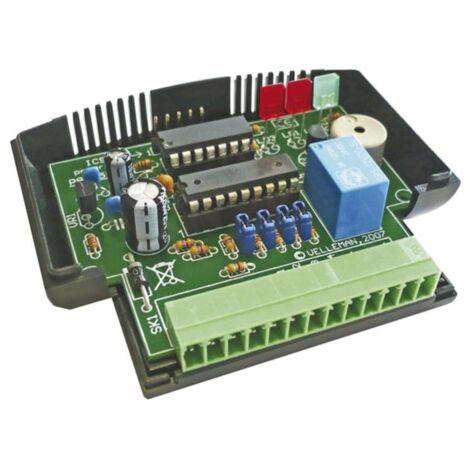

Piccolo nelle dimensioni ma grande nelle prestazioni, il COMPATTO MODULO PLC CON MICROCONTROLLORE è progettato per consentire agli utenti di concentrarsi sullo sviluppo del software senza preoccuparsi dell'hardware. Questo modulo è ideale per creare automatismi come controller e dispositivi per autoveicoli, grazie alla sua versatilità e facilità d'uso.Specifiche tecniche
- Alimentazione: 12V DC (non stabilizzata) / 100mA
- 4 ingressi (ingressi controllati dalla tensione)
- Tensione del segnale di ingresso: 5 - 24V DC, @ 4K7
- 4 uscite a transistor NPN (collettore aperto, sink): corrente di uscita max. 100mA per uscita
- Controllo diretto del relè a 12V (senza diodo di protezione necessario)
- 1 uscita a relè con contatto NO/NC (2A)
- Velocità del microcontrollore: oscillatore interno fisso a 4MHz
- 9 ingressi/uscite liberamente programmabili (4 ingressi, 5 uscite)
- Microcontrollore: PIC16F630 di Microchip® on-board
- LED per indicazione di alimentazione e uscita a relè
- 1 LED liberamente programmabile
- Mini buzzer on-board per segnali acustici
- Connettore ICSP™ integrato per la programmazione
- Programmatore PIC™ supporta PIC16F630
Dimensioni
- Profondità: 70 mm
- Altezza: 25 mm
- Larghezza: 80 mm
- Peso: 60 g
Utilizzo
Questo modulo è progettato per essere utilizzato con i programmatori vm134 o K8076, permettendo agli utenti di creare applicazioni personalizzate senza preoccuparsi dell'hardware. Gli ingressi e le uscite sono preassemblati, facilitando l'integrazione nei progetti.Altre informazioni
- Livello di competenze richieste: Codifica 1, Elettronica 1, Abilità meccaniche 1, Abilità di saldatura 1
