Descrizione generale

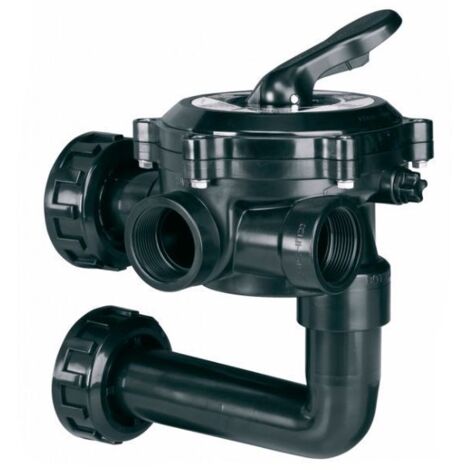

La valvola selettrice laterale da 1,5' con attacco al filtro è progettata per ottimizzare lo spazio grazie al suo design compatto a livello singolo. Questa caratteristica la rende ideale per applicazioni in spazi ristretti, come cabine o monoblocchi, dove è richiesta una maggiore efficienza. La valvola offre funzionalità complete, tra cui filtrazione, lavaggio, risciacquo, svuotamento, ricircolo e chiusura.Specifiche tecniche
- Diametro massimo del filtro: 550 mm
- Pressione massima di esercizio: 2,5 kg/cm²
- Materiale: Corpo, coperchio e maniglia in AISI-316
- Numero di posizioni di lavoro: 6
- Design del distributore: previene intasamenti da sabbia e sporco
- Resistenza meccanica e alla corrosione: elevata
Installazione
Per installare la valvola, seguire questi passaggi:

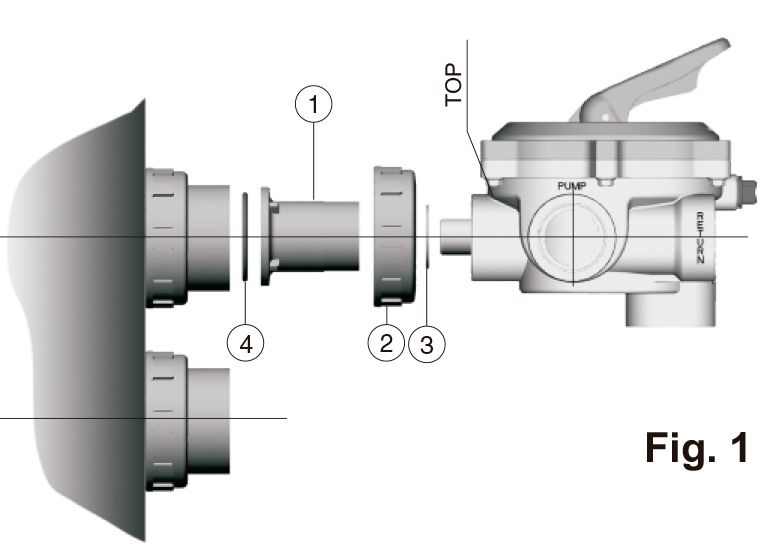

- Avvitare il manicotto alla valvola nell'apertura contrassegnata TOP, posizionando la guarnizione piana inferiore e inserendo il dado.

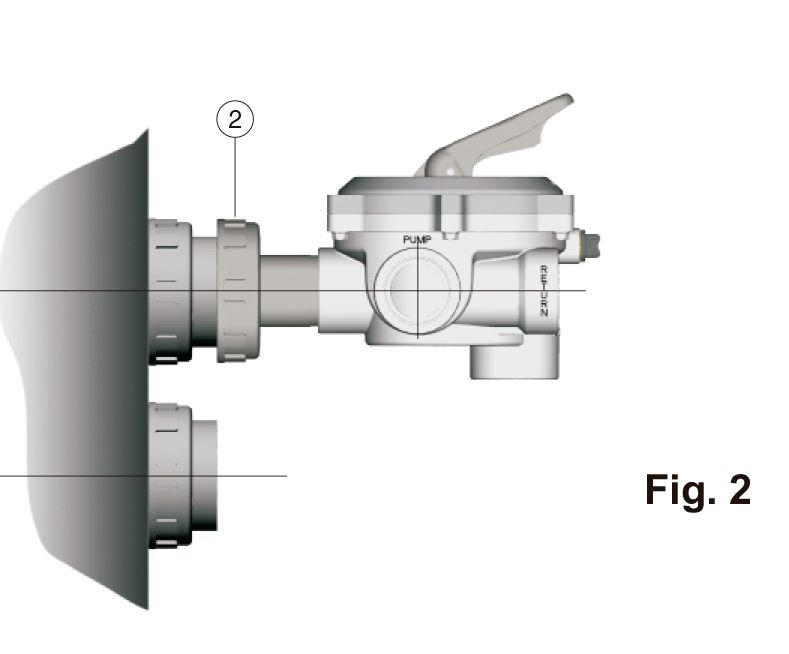

- Fissare la valvola all'uscita superiore del filtro, avvitando delicatamente il dado in modo che la valvola possa ruotare.

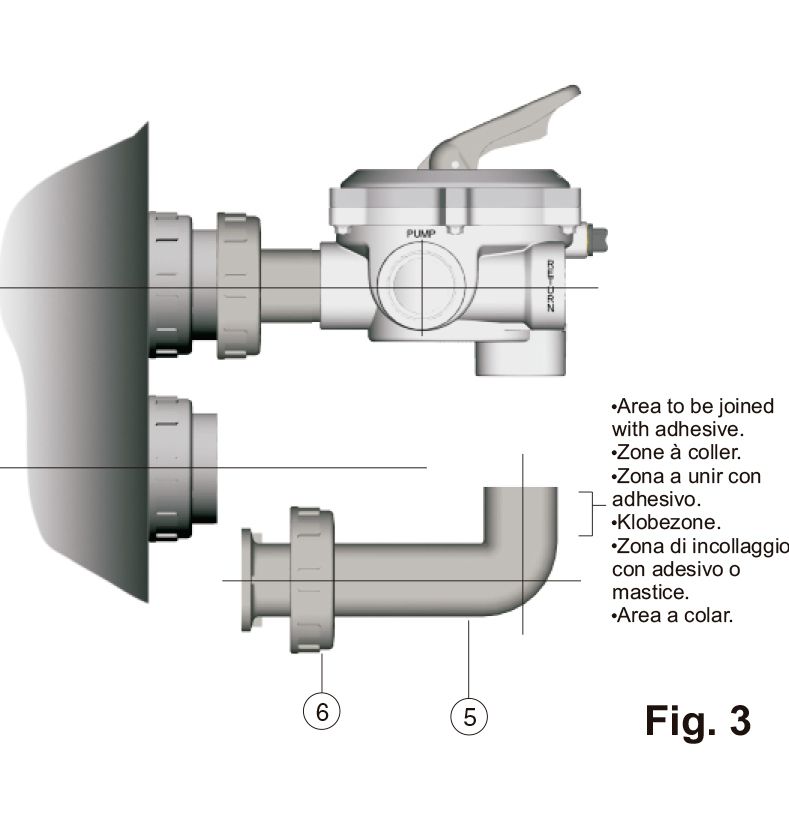

- Allineare la valvola sulle uscite del filtro montando il gomito e il dado.

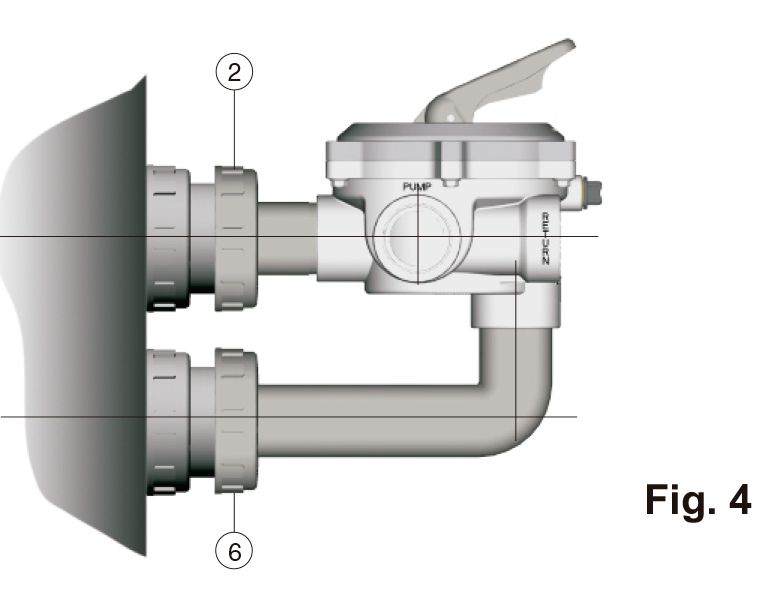

- Serrare saldamente il dado finale.
Utilizzo
La valvola è utilizzata per gestire il flusso dell'acqua in diverse applicazioni, consentendo operazioni di filtrazione e manutenzione efficaci. Le sue sei posizioni di lavoro offrono flessibilità per adattarsi a diverse esigenze di sistema.
