Descrizione generale

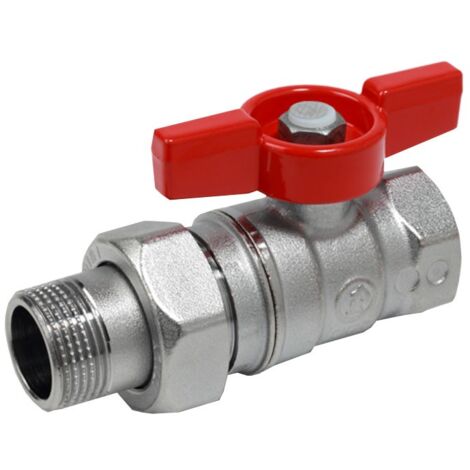

Valvola a sfera Giacomini con attacchi femmina-maschio a bocchettone, progettata per impianti di riscaldamento e raffrescamento di acqua e gas non pericolosi, nonché per idrocarburi liquidi. La maniglia a farfalla di colore rosso facilita l'apertura e la chiusura della valvola.Specifiche tecniche
- Attacchi: G 3/4"F x G 3/4"M
- Materiale: ottone cromato
- Temperatura minima di esercizio: -20 °C (con soluzioni glicolate al 50 %)
- Temperatura massima di esercizio: 185 °C (con vapore saturo secco a 1,05 MPa)
- Pressione massima di esercizio a 20 °C con acqua e gas non pericolosi: 4,2 MPa (42 bar) per 1/2”F, 3/4”F; 3,5 MPa (35 bar) per 1”F, 1-1/4”F
- Campo di temperatura con idrocarburi liquidi: -20÷60 °C
- Pressione massima di esercizio a 20 °C con idrocarburi liquidi: 1,2 MPa (12 bar)
- Dimensioni: DN14 A96 I31 B63 J21 C73 H ch 32mm H' ch 38mm Kv 18,5
Compatibilità e accessori
- Idonea per impianti idraulici e idrocarburi liquidi
Installazione
- Attacco: M/F
- Raccordi: 3/4 pollici
Utilizzo
- Utilizzata in impianti di riscaldamento e raffrescamento
- Adatta per acqua e gas non pericolosi
- Idonea per idrocarburi liquidi
