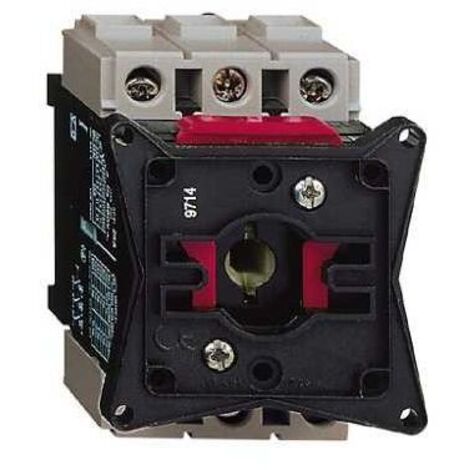

Corpo interruttore sezionatore Vario - 3 poli - 32 A - V1

Caratteristiche tecnicheCodice compatibilità : VSupporto per montaggio : Guida simmetricaPiastraLivello delle prestazioni : Alte prestazioniNumero di poli : 3PComposizione e tipologia contatti : 3 NOTipo di rete : "CA"DCFrequenza di rete : "50/60 Hz"Tensione nominale di impiego [Ue] : 690 V "CA" "50/60 Hz"potenza di impiego nominale in W : 11 kW a 500 V (AC-23A)15 kW a 690 V (AC-23A)1,5 kW a 230...240 V (AC-3)7,5 kW a 500 V (AC-3)7,5 kW a 690 V (AC-3)5,5 kW a 230...240 V (AC-23A)11 kW a 400...415 V (AC-23A)7,5 kW a 400...415 V (AC-3)Corrente nominale di impiego [Ie] : 21,8 A AC-23 Ue: 400 VCorrente termica convenzionale in aria aperta [Ith] : 32 ACorrente termica convenzionale in cassetta [Ithe] : 25 Apotere di chiusura : 320 A a 400 V AC-21A320 A a 400 V AC-22A320 A a 400 V AC-23Apotere di interruzione : 250 A a 400 V (AC-21A)250 A a 400 V (AC-22A)250 A a 400 V (AC-23A)Corrente di cortocircuito nominale condizionale : 10 kA a 400 V - fusibile associato 35 A aM10 kA a 400 V - fusibile associato 35 A gGPotere di chiusura nominale in cortocircuito [Icm] : 1 kA a 400 V a Ipeakclasse di servizio intermittente : 30Attitudine all'isolamento : SiTensione nominale di tenuta agli impulsi [Uimp] : 8 kVCorrente nominale ammissibile di breve durata [Icw] : 384 A a 400 V durata: 1 sDurata meccanica : 100000 ciclidurata elettrica : 100000 cicli AC-2130000 cicli CC-1...5connessioni - morsetti : Circuito di potenza: morsetti di fissaggio a vite cavo 10 mm² - rigidità cavo: solidoCircuito di potenza: morsetti di fissaggio a vite cavo 6 mm² - rigidità cavo: flessibile - con estremità cavocoppia di serraggio : Circuito di potenza: 2,1 Nm - su morsetti di fissaggio a vitealtezza : 74 mmlarghezza : 55 mmprofondità : 60 mmpeso prodotto : 0,2 kg
