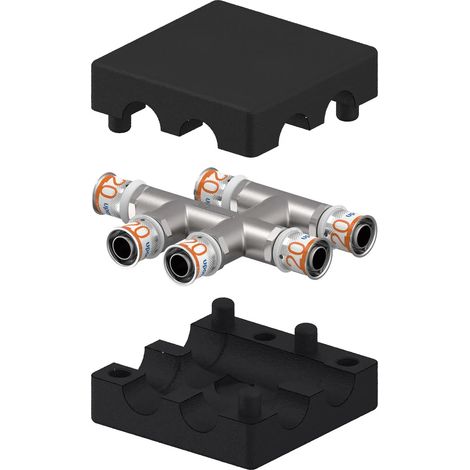

Uponor S-Press PLUS Raccordo a X per radiatore con scatola di isolamento insulated 20-20-20, 1070692

Uponor S-Press PLUS Raccordo a X per radiatore con scatola di isolamento insulated 20-20-20, 1070692

• Modello: S-Press PLUS
• Diametro esterno: 20 mm
• Lunghezza (l1): 56 mm
• Lunghezza (l2): 56 mm
• Lunghezza (l3): 56 mm
• Spessore parete 3: 40 mm
• Misura z b1: 40 mm
• Misura z b2: 40 mm
• Misura z z1: 34 mm
• Misura z z2: 34 mm
• Misura z z3: 34 mm

In ottone, stagnato
Per l'allacciamento senza incroci, preisolato, di un radiatore su pavimento grezzo
Inclusa scatola isolante in EPP, isolamento in due parti da 13 mm, conducibilità termica 0,035 W/(mK). Conforme ai requisiti della
EnEV e GEG in corrispondenza di incroci di tubazioni e passaggi a parete!
Dimensioni del guscio isolante (L x P x A): 115 x 115 x 55 mm

APPLICAZIONE

Campo d'impiego per acqua potabile: Max. temperatura di esercizio continuo consentita da 0 °C a 70 °C alla max. pressione di esercizio continuo
di 10 bar, temperatura di guasto temporanea di 95 °C per max. 100 ore di funzionamento.
Campo di impiego per riscaldamento: max. temperatura d'esercizio continuo consentita di 80 °C a una max. pressione d'esercizio continuo di 10 bar,
temperatura momentanea di anomalia di 100 °C per max. 100 ore di esercizio.

CERTIFICATO

DVGW
ÖVGW
KIWA / KOMO

GARA D',APPALTO

Raccordo a pressare in metallo realizzato in una lega di ottone altamente resistente alla dezincificazione con ulteriore stagnatura interna a doppio strato per la protezione dalla corrosione. Materiale in ottone e stagnatura galvanica idonei all'uso in impianti di acqua potabile secondo la lista positiva dell'Umweltbundesamt. Test di migrazione secondo DIN EN 12873-1. Collegamento a pressare radiale con tenuta a trazione assiale con bussola a pressare in acciaio inossidabile saldamente fissata e resistente alla corrosione esterna con finestra di ispezione. Elevata sicurezza di controllo dei raccordi prima e durante la prova di tenuta grazie alla marcatura di pressatura, "non pressato se perde" alla prova di tenuta con 150 mbar di sovrappressione. Pressatura senza bisogno di calibrare e sbavare il tubo.
Gli anelli di tenuta dei raccordi soddisfano i requisiti igienici (raccomandazione KTW – materie plastiche nell'acqua potabile) dell'Ufficio federale dell'ambiente e del foglio di lavoro DVGW W 270. Collegamento tra corpo del raccordo e tubo, ottimizzato dal punto di vista igienico e privo di zone morte.
Certificati: DVGW/ÖVGW, KIWA/KOMO.
Raccordo a flusso ottimizzato per basse perdite di carico.
Test di resistenza alla trazione secondo CTSB NF EN 1979: > 1600 N
Prova di resistenza alla dezincificazione da parte del Bundesanstalt für Materialforschung und Prüfung (BAM), testato secondo DIN 50905-4 (perizia BAM n.: 18018634).
Compatibile al 100% con i sistemi di tubi multistrato Uponor esistenti per i campi di applicazione dell'installazione di acqua potabile e riscaldamento/raffrescamento.
Filettatura esterna e interna secondo DIN EN 10226-1.
