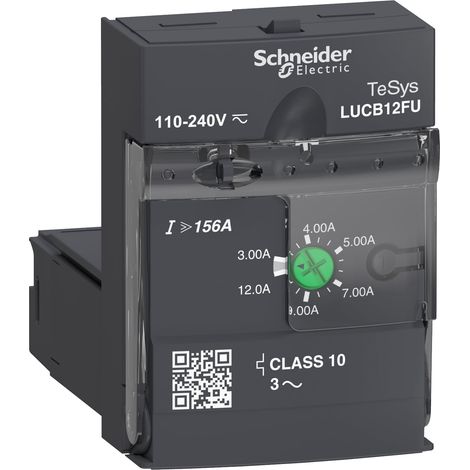

Unità di controllo avanzata LUCB - Classe 10 - 3...12 A - 110...220 V CC/CA - LUCB12FU

Caratteristiche tecnichelimiti tensione circuito di controllo : 88...264 V per CA circuito 110...240 V in funzionamento88...242 V per CC circuito 110...220 V in funzionamento55 V per CA circuito 110...240 V diseccitazione55 V per CC circuito 110...220 V diseccitazioneconsumo tipico di corrente : 280 mA a 110...240 V CA I massimo durante la chiusura con LUB12280 mA a 110...240 V CA I massimo durante la chiusura con LUB32280 mA a 110...240 V CA I massimo durante la chiusura with LUB38280 mA a 110...220 V CC I massimo durante la chiusura con LUB12280 mA a 110...220 V CC I massimo durante la chiusura con LUB32280 mA a 110...220 V CC I massimo durante la chiusura with LUB3835 mA a 110...240 V CA I rms fissato con LUB1225 mA a 110...240 V CA I rms fissato con LUB3225 mA a 110...240 V CA I rms fissato with LUB3835 mA a 110...220 V CC I rms fissato con LUB1225 mA a 110...220 V CC I rms fissato con LUB3225 mA a 110...220 V CC I rms fissato with LUB38dissipazione di calore : 2 W per circuito di controllo con LUB123 W per circuito di controllo con LUB323 W per circuito di controllo with LUB38tempo di funzionamento : 35 ms apertura con LUB12 per circuito di controllo35 ms apertura con LUB32 per circuito di controllo35 ms apertura with LUB38 per circuito di controllo50 ms chiusura con LUB12 per circuito di controllo50 ms chiusura con LUB32 per circuito di controllo50 ms chiusura with LUB38 per circuito di controlloreset : Reset manualeNorme : EN 60947-6-2IEC 60947-6-2UL 60947-4-1, con allargatore di faseCSA C22.2 No 60947-4-1, con allargatore di faseCertificazioni prodotto : "CE"ULCSACCCEACASEFAATEXMarinaTensione nominale di isolamento [Ui] : 690 V conforme a IEC 60947-6-2600 V conforme a UL 60947-4-1600 V conforme a CSA C22.2 No 60947-4-1Tensione nominale di tenuta agli impulsi [Uimp] : 6 kV conforme a IEC 60947-6-2separazione sicura del circuito : 400 V SELV tra circuiti ausiliari e di controllo conforme a IEC 60947-1400 V SELV tra circuito ausiliario o di controllo e circuito principale conforme a IEC 60947-1tipo di fissaggio : Innesto (lato anteriore)larghezza : 45 mmaltezza : 66 mmprofondità : 60 mmCodice compatibilità : LUCB
