Descrizione generale

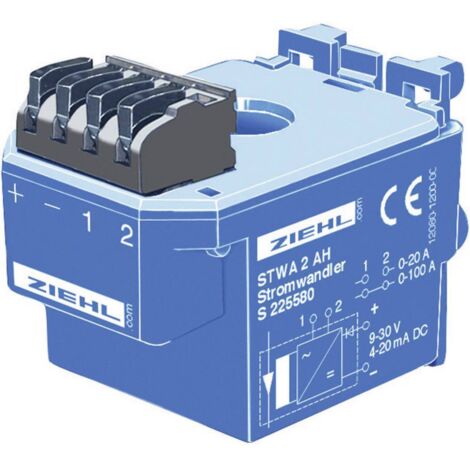

Il Trasformatore di corrente Ziehl STWA 2 AH è un dispositivo progettato per la misurazione di correnti alternate, con una capacità massima di 100 A. Questo piccolo convertitore di misura è ideale per applicazioni che richiedono la conversione di correnti da CA a CC, garantendo una separazione di potenziale.Specifiche tecniche
- Campo di misura della corrente (max.): 100 A
- Corrente di uscita: 20 mA
- Dimensioni: larghezza 36 mm, profondità 56 mm, altezza 42 mm
- Ingressi di misura: 0 - 20/100 A
- Tensione d'esercizio: 9 - 30 V/DC
- Tensione di funzionamento: 12 V/DC, 24 V/DC, 30 V/DC
- Ø interno per conduttore: 11 mm
- Uscite: 4 - 20 mA/CC
Installazione
- Il trasformatore può essere montato su una guida DIN o fissato con 2 viti M4.
- I morsetti sono innestabili per una facile connessione.
Utilizzo
- Conversione di CA 0 - 15 A in CC 0 - 20 mA (STWA 1 AH).
- Conversione di CA 0 - 20/100 A in CC 4 - 20 mA (STWA 2 AH).
- Possibilità di collegare in loop il trasformatore in un circuito secondario di un trasformatore di dimensioni maggiori per correnti superiori.
