TinkerForge 41 Step-Down Power Supply TinkerForge

Dimensioni (L x P x A): 40 x 40 x 16 mm
Peso: 14g

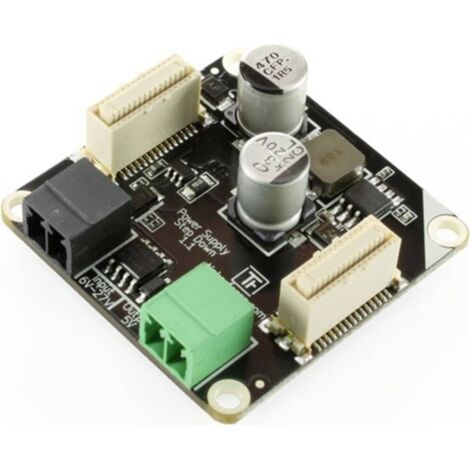

Alimentatore di potenza step-down TinkerForge

L'alimentatore step-down può essere utilizzato per alimentare una pila di Bricks e Bricklet. È dotato di un efficiente regolatore step-down e viene inserito sotto una pila. Da lì fornisce i 5V necessari per Bricks e Bricklet. Inoltre, alimenta la tensione di alimentazione esterna nell'alimentazione a pila. Non è indispensabile per il funzionamento di singoli Bricks, ma è destinato all'uso in pile. Ci sono diversi casi di utilizzo. L'alimentatore step-down Power Supply consente di alimentare le pile tramite batterie. Questi stack possono quindi comunicare tramite le estensioni master cablate o wireless. L'alimentatore step-down Power Supply può essere utilizzato anche per alimentare motori DC, servo o motori passo-passo (tramite l'alimentazione in stack fino a 27 V CC) senza dover collegare un'altra fonte di tensione esterna al driver motore corrispondente Brick. Se il consumo di corrente di grandi pile supera i 500 mA che una normale porta USB può fornire, qui è possibile saltare l'alimentatore step-down e prendere l'alimentazione dello stack. L'intervallo di tensione d'ingresso consentito è compreso tra 6 V e 27 V CC. Un Master Brick può misurare il consumo di corrente e la tensione dell'alimentazione esterna. Le correnti inferiori a 200 mA non possono essere misurate in modo soddisfacente. A partire dalla versione hardware 1.3, la protezione da inversione di polarità Step-Down Power Supply è protetta su entrambi i connettori ed è protetta anche contro l'inversione accidentale dei connettori. Testo tradotto automaticamente

Punti di forza e dettagli

Alimenta una pila di Bricks con 5 V.
Può alimentare motori collegati a Bricks (ad es. DC Brick)
Tensione d'ingresso da 6 V a 27 V CC
Tensione di uscita aggiuntiva 5 V (dalla versione hardware 1.1)

Caratteristiche

Consumo di corrente: 20-30mA, a seconda della tensione di ingresso tensione di ingresso minima/massima: 6 V/27 V CC corrente di uscita massima: 5 V alimentazione: 3A, passaggio per driver motore Bricks: 5A versione hardware: 1.3

Requisiti di sistema
