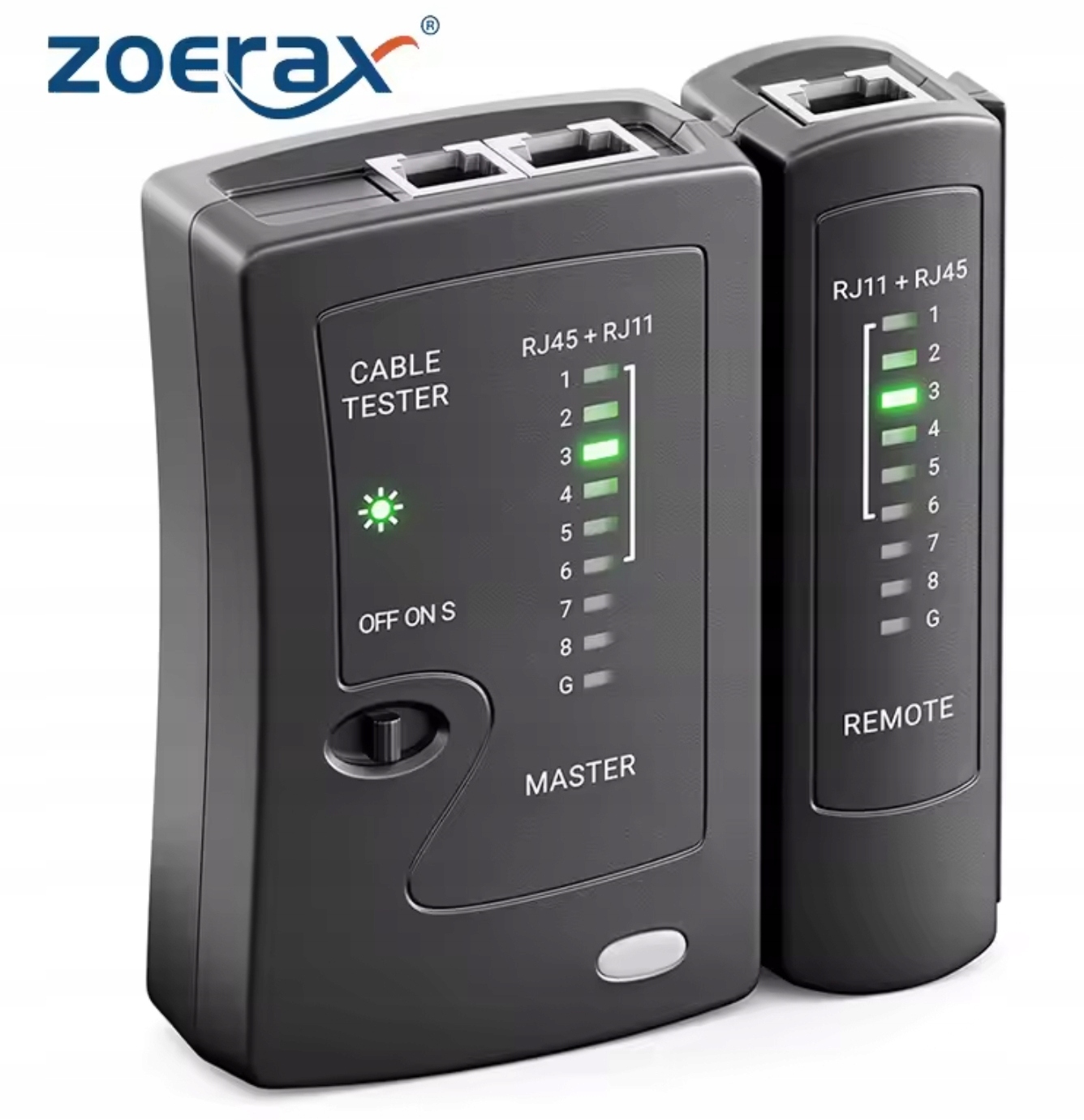

Tester LAN nero per cavi di rete con LED RJ45 RJ11RJ12

TESTER PER CAVI DI RETE RJ45 RJ12

Tester progettato per testare cavi come:

UTP, FTP, STP e cavi telefonici RJ12, RJ11.

9 spie luminose (LED) indicano la corretta connessione.

Dotato di porte RJ45 e RJ12.

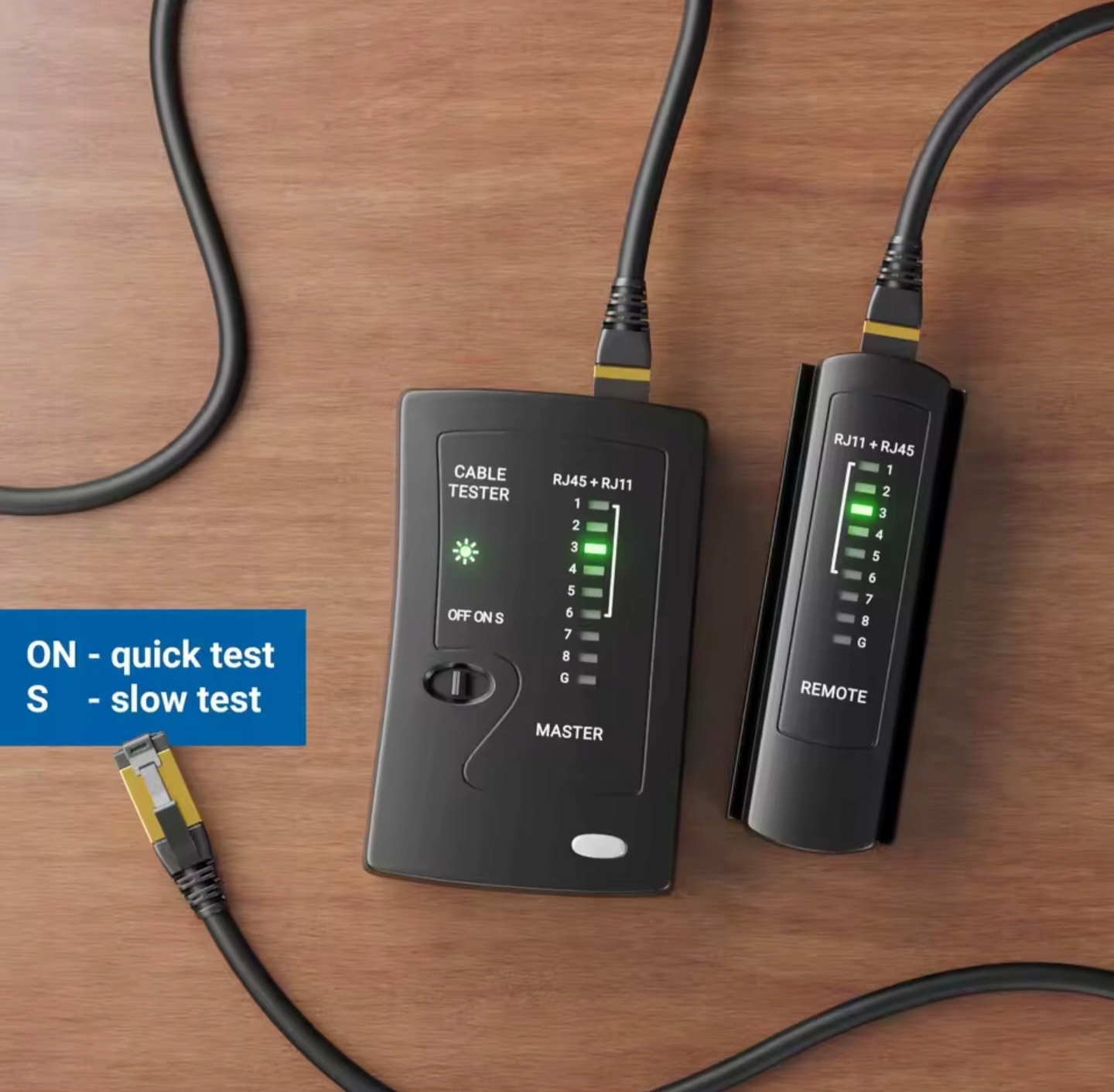

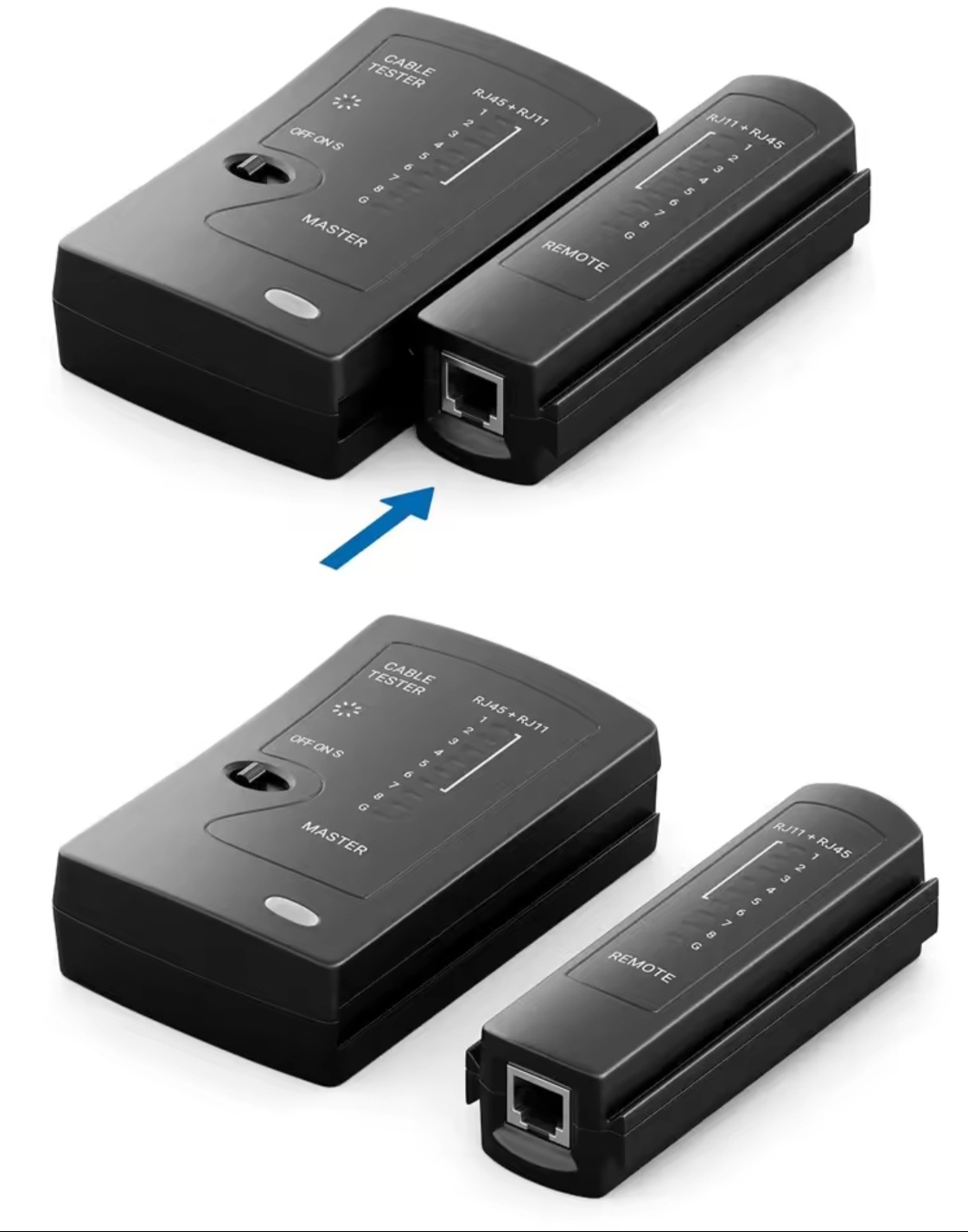

Funzione di scansione automatica con 2 velocità:

• ON – normale
• S – lenta

Testa ogni filo separatamente.

Interruttore di accensione/spegnimento per prolungare la durata della batteria.

• Alimentato da una batteria da 9 V
• elegante custodia

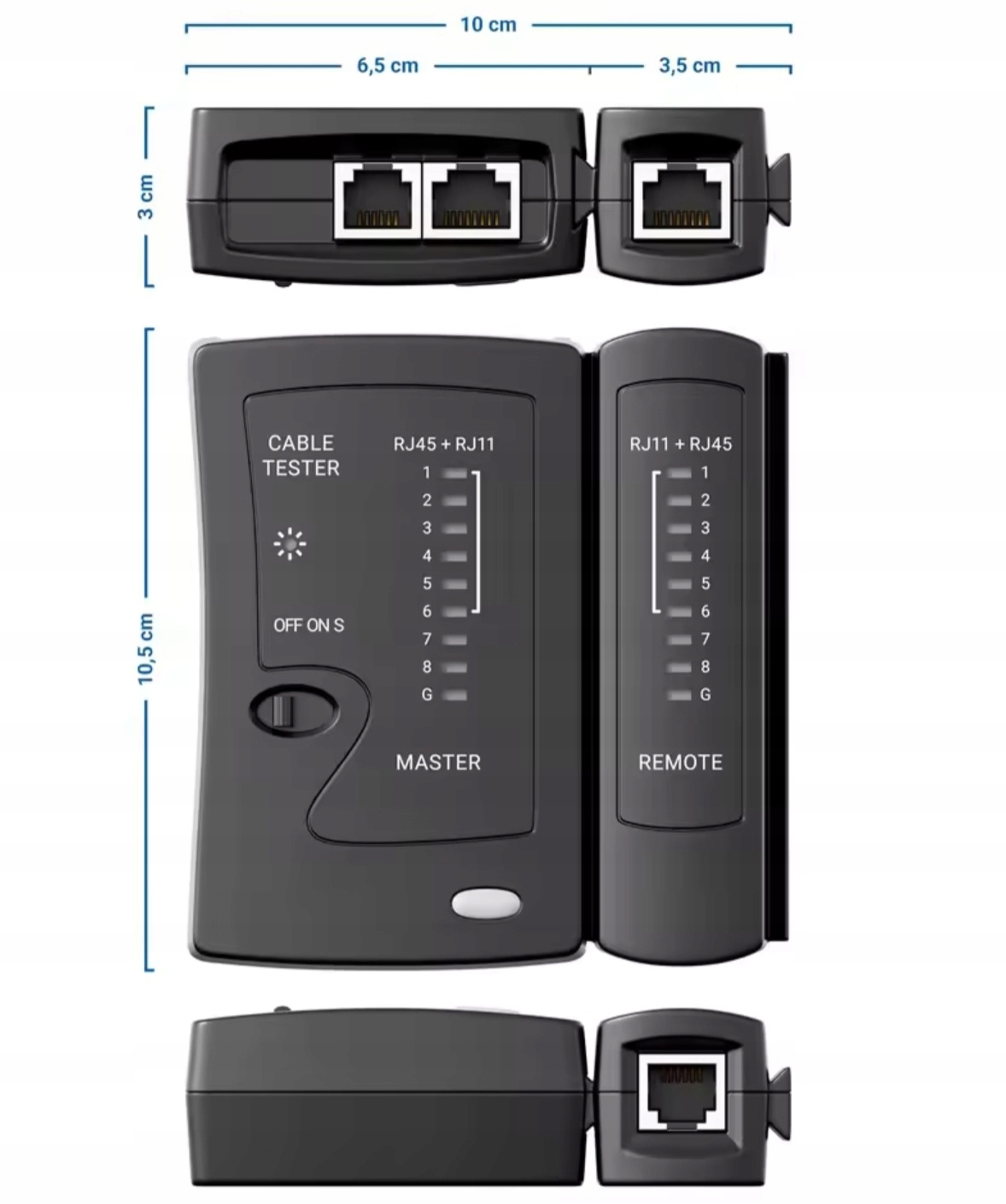

• Dimensioni: 10 x 10,5 x 3,0 cm
• Peso: circa 200 g

TEST:

• discontinuità del cavo (rottura)
• cortocircuito
• coppie invertite
• coppie incrociate

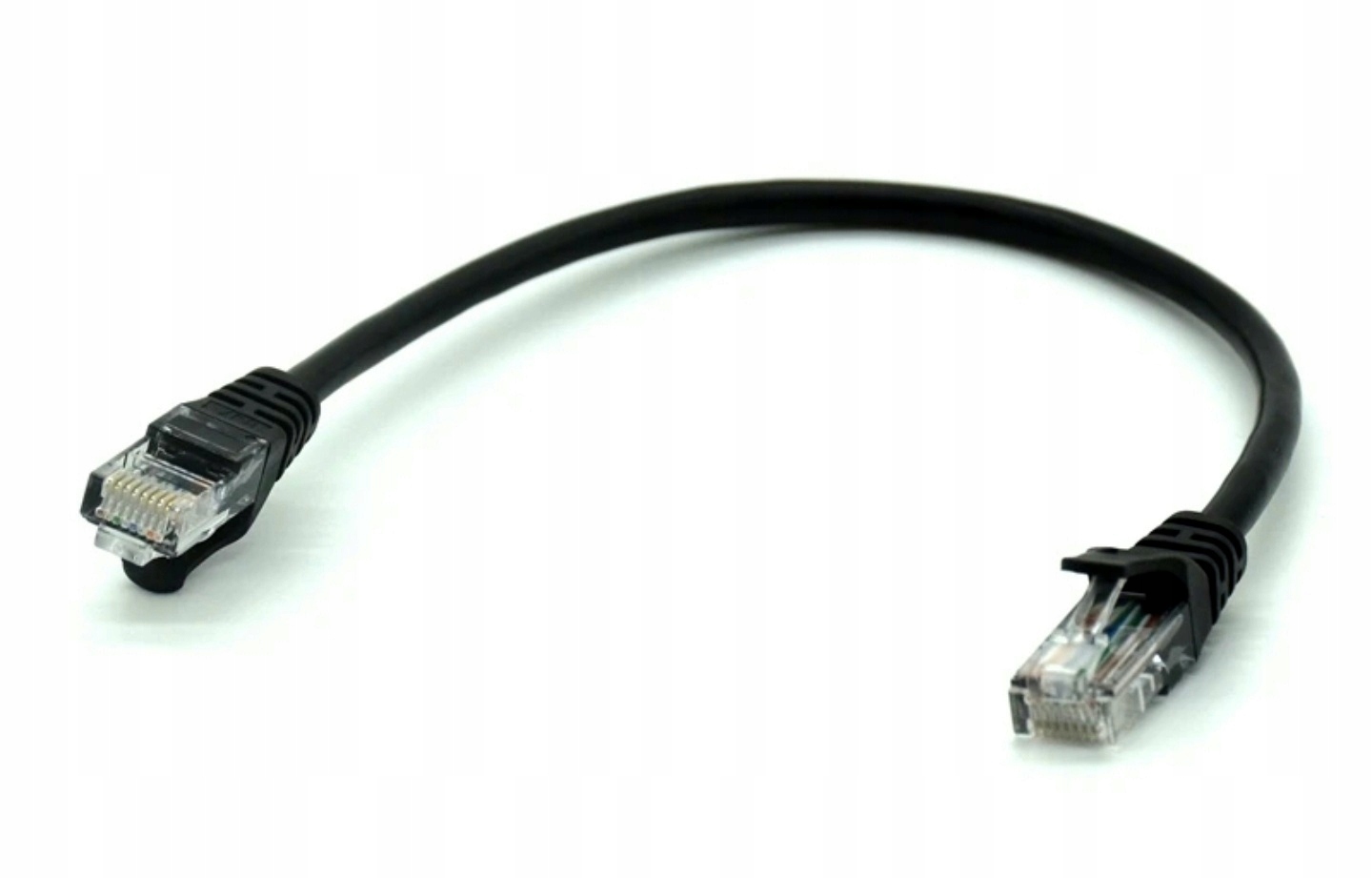

Istruzioni per il test delle coppie intrecciate:

Accendere l'alimentazione (posizione ON - smistamento automatico lento, S - veloce). Collegare il cavo terminato con la spina RJ45 alle prese di test di entrambi i moduli. Gli indicatori sul modulo principale dovrebbero visualizzare la sequenza da 1 a G (G si accende solo per i cavi a coppie intrecciate schermati). Se il cavo testato è OK, i LED nei moduli trasmettitore e ricevitore si accendono nel seguente ordine: 1 -2 -3 -4 -5 -6 -7 -8 -G.

• Se un filo (ad esempio, 3) è rotto, gli indicatori n. 3 sui moduli principale e remoto non si accenderanno.
• Se i fili della coppia intrecciata vengono invertiti, ad esempio 2 e 4, il LED si accende nella seguente sequenza:
• Modulo principale: 1-2-3-4-5-6-7-8-G
• Modulo remoto: 1-4-3-2-5-6-7-8-G
• Se due fili sono in cortocircuito, i LED corrispondenti sugli indicatori del modulo remoto si accenderanno simultaneamente.
