Descrizione generale

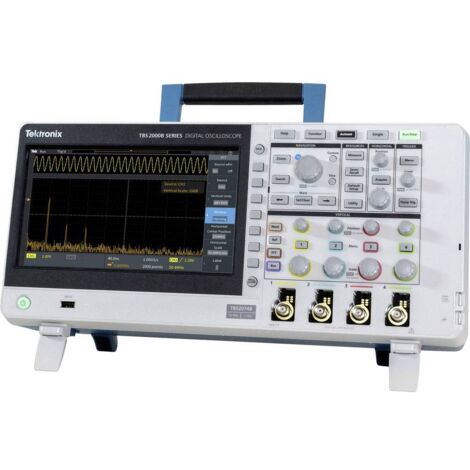

Il Tektronix TBS2204B è un oscilloscopio digitale avanzato con una larghezza di banda di 200 MHz e una frequenza di campionamento di 2 Gsa/s. Progettato per facilitare il debug e la convalida dei progetti, offre un display TFT da 9" (22.86 cm) che consente di visualizzare segnali complessi in modo chiaro e dettagliato. Grazie a 32 misurazioni automatiche e indicatori cursori on-waveform, l'analisi dei segnali diventa semplice e intuitiva.Specifiche tecniche
- Accoppiamento di ingresso: DC, AC o GND
- Deflessione verticale: 2 mV/div - 10 V/div
- Dimensioni prodotto: 412.8 mm (larghezza) x 128.1 mm (lunghezza) x 201.5 mm (altezza)
- Display: TFT 800 x 480
- Ingressi analogici: 4
- Impedanza di ingresso: 1 MΩ ± 0 %, 13 pF ± 1.5 p
- Peso: 4080 g
- Risoluzione: 8 Bit
- Tensione di alimentazione: 230 V/AC
Compatibilità e accessori
- Compatibile con sonde attive, differenziali e di corrente tramite l'interfaccia TekVPI
- Incluso nella consegna: cavo di alimentazione, istruzioni per l'uso, 10 sonde passive (una per canale analogico)
Installazione
- Il manuale integrato Scope intro fornisce istruzioni dettagliate per l'uso e informazioni di base sull'oscilloscopio
Utilizzo
- Analisi dei segnali con 32 misurazioni automatiche e suggerimenti informativi per i nuovi utenti
- Completamente compatibile con il software di gestione da laboratorio TekSmartLab per l'istruzione
Altre informazioni
Testo tradotto automaticamente.
