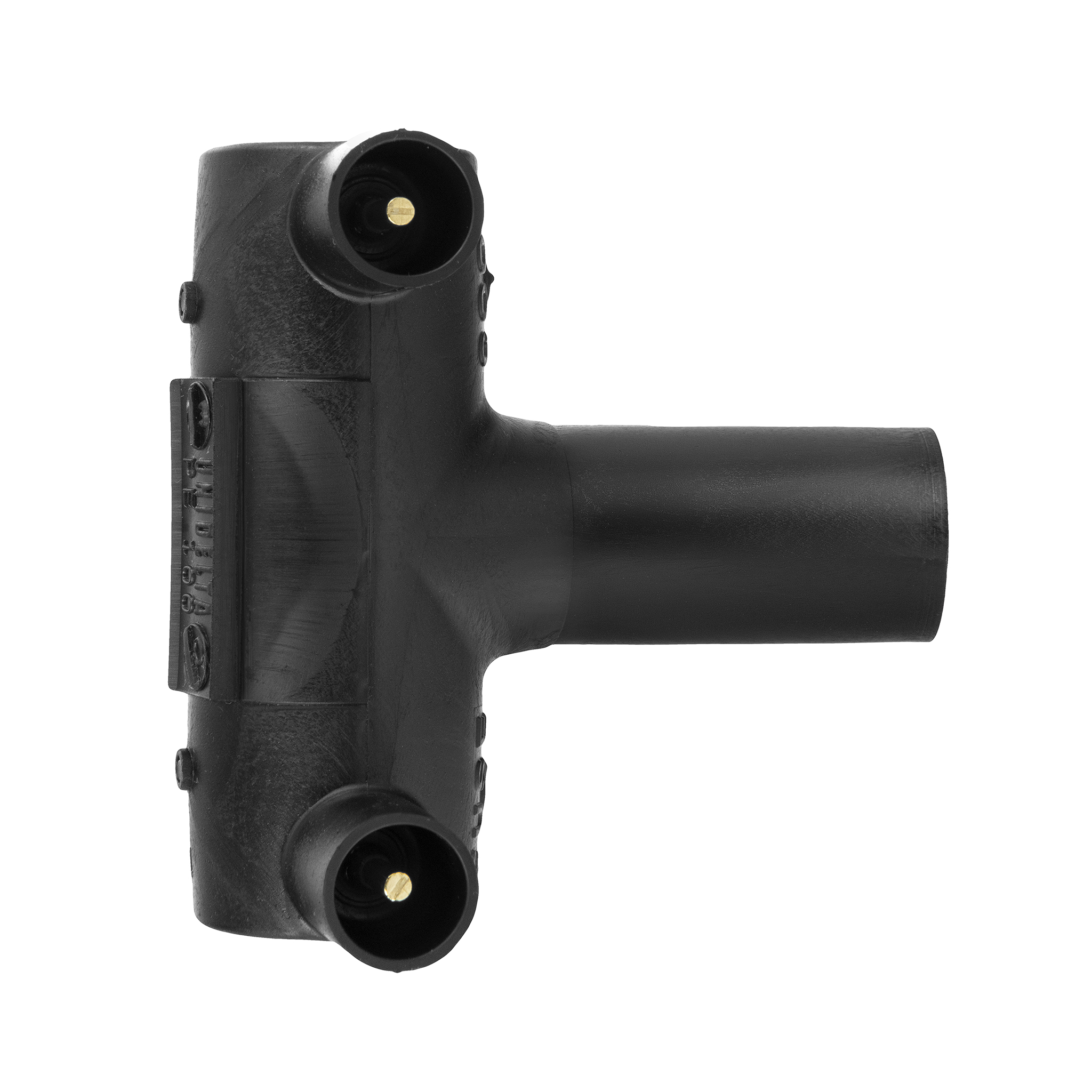

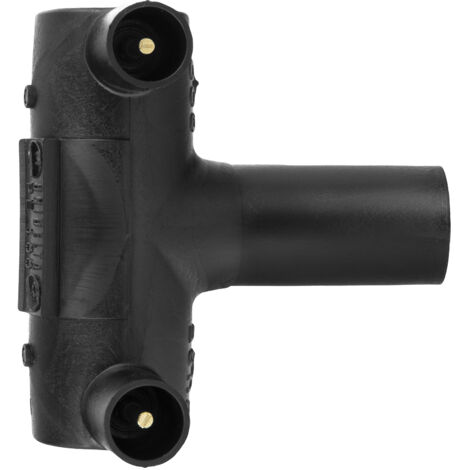

Tee Intermedio Pe 100 - S5 Gas Unidelta Ø 63

GIUNTO ELETTROSALDABILE PE TEE 63MM PE100 SDR11 EF

⭐️ GIUNTO ELETTROSALDABILE PE TEE UNIDELTA – 63MM

Viene utilizzato per collegare tubi in polietilene per il trasporto di gas fino a una pressione di 10 bar o acqua potabile e liquidi fino a una pressione nominale di 16 bar.

Sono compatibili con tubi PE80 e PE100 . Grazie alla qualità della materia prima utilizzata, i raccordi Unidelta sono resistenti a numerosi agenti chimici e ai raggi UV . ____________________________

▶ APPLICAZIONE:

Le principali applicazioni dei raccordi elettrosaldabili sono: condotte di gas infiammabili, condotte idriche, impianti antincendio, fognature, impianti industriali, irrigazione e canaline portacavi.

I raccordi elettrosaldabili Unidelta possono essere utilizzati con tubi in polietilene ad alta densità PE80 o PE100 con le seguenti caratteristiche:

• SDR≤ per tutti i diametri
• SDR=17 per diametri >32mm
• SDR=26 per diametri >125mm

⭐️ CARATTERISTICHE PRINCIPALI

• Tensione di saldatura 40V
• Collegamenti elettrici Ø 4.0mm

Ogni unità è contrassegnata con:

• Codice a barre per lettura ottica
• Diametro nominale
• Tempo di saldatura e tempo di raffreddamento

La bobina metallica è posizionata saldamente vicino alla superficie interna del raccordo per ottimizzare il trasferimento di calore tra tubo e raccordo e ridurre i tempi di saldatura.

I tubi e i raccordi in polietilene possono essere saldati mediante elettrofusione o saldatura di testa. In entrambi i casi, l'operazione di saldatura deve seguire una procedura consolidata, tenendo conto di alcuni concetti di base riguardanti la compatibilità dei diversi materiali. Poiché PE80 e PE100 sono completamente compatibili, è possibile saldare di testa tubi realizzati con materiali diversi, a condizione che abbiano lo stesso rapporto dimensionale standard (SDR) e quindi lo stesso spessore di parete.

_____________________

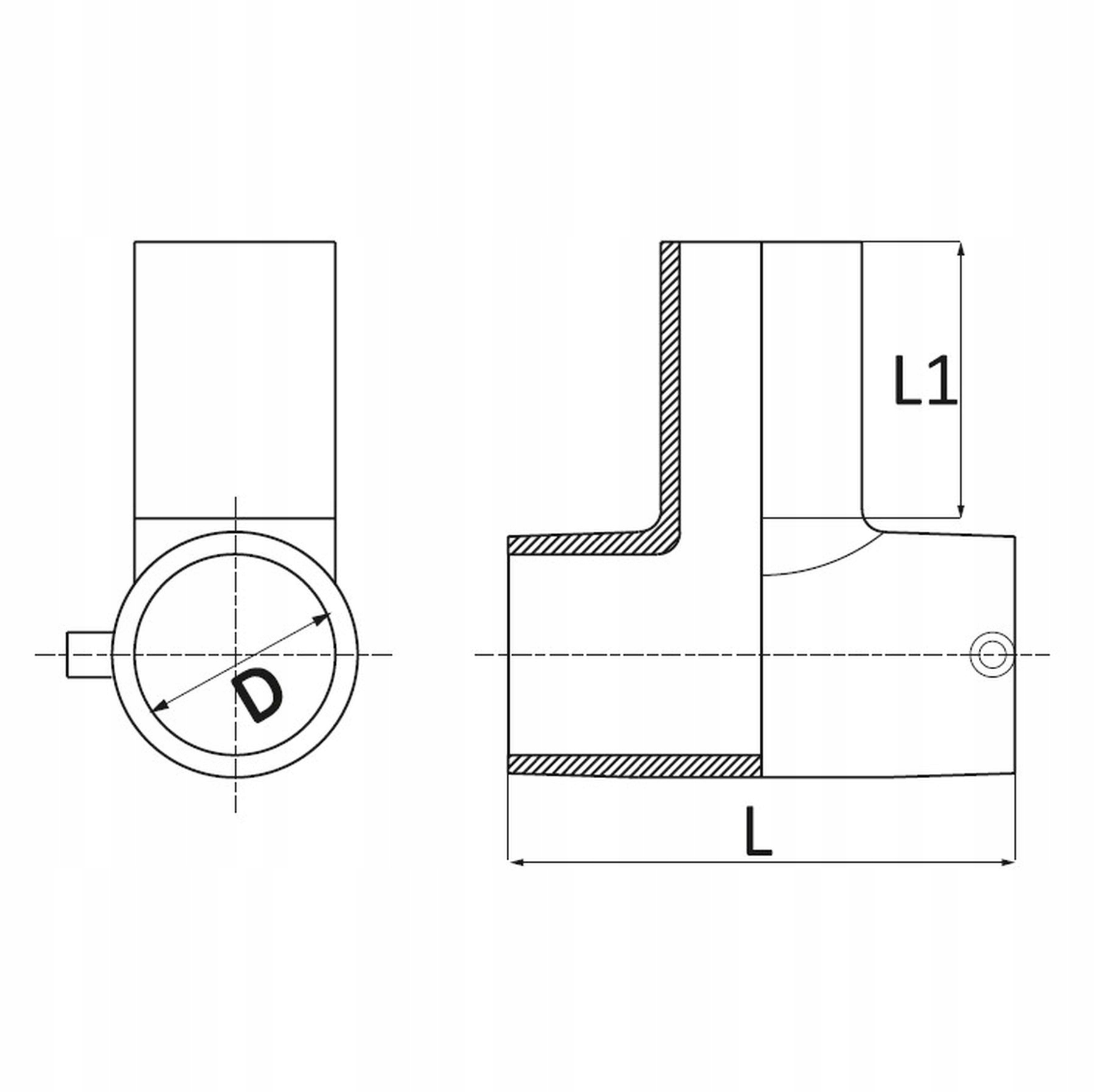

▶ DIMENSIONI:

(L) 99 mm (L1) 58 mm (DxDxD) 25 x 25 x 25 mm

(L) 108 mm (L1) 57 mm (DxDxD) 32 x 32 x 32 mm

(L) 127 mm (L1) 65 mm (DxDxD) 40 x 40 x 40 mm

(L) 143 mm (L1) 70 mm (DxDxD) 50 x 50 x 50 mm

(L) 169 mm (L1) 111 mm (DxDxD) 63 x 63 x 63 mm

(L) 200 mm (L1) 116 mm (DxDxD) 75 x 75 x 75 mm

(L) 227 mm (L1) 124 mm (DxDxD) 90 x 90 x 90 mm

(L) 250 mm (L1) 135 mm (DxDxD) 110 x 110 x 110 mm

(L) 274 mm (L1) 141 mm (LxPxP) 125 x 125 x 125 mm

(L) 340 mm (L1) 151 mm (PxPxP) 160 x 160 x 160 mm
