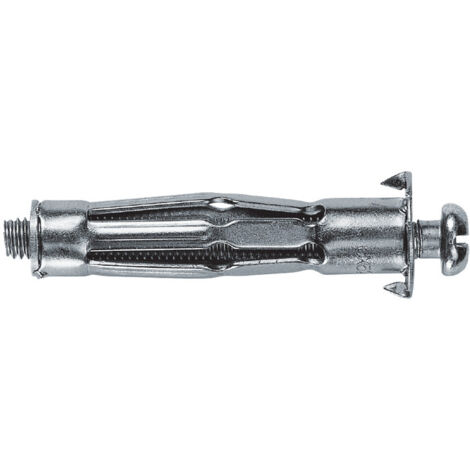

Fischer Fissaggio metallico con vite metrica HM-S - 8x45 mm

Fischer - Fissaggio metallico con vite metrica HM-S

Il fissaggio metallico Fischer HM-S è progettato per il fissaggio di elementi su materiali di supporto a pannello, come cartongesso, lastre in gesso-fibra, pannelli in fibra di legno, truciolare e compensato.

Realizzato in metallo zincato e completo di vite a filettatura metrica, è adatto per la pre-installazione e permette di rimuovere e reinstallare l'accessorio più volte senza ridurre la capacità di carico.

Elevata capacità di carico con alette espandenti

Il fissaggio Fischer HM-S utilizza alette espandenti che, durante l'installazione, si piegano dietro al pannello e creano un'ampia superficie di appoggio.

Questa configurazione consente di distribuire il carico e aumentare la capacità di carico del fissaggio.

I dentini integrati nel collarino si ancorano al materiale di supporto e svolgono una funzione antirotazione, evitando che il tassello ruoti durante l'installazione.

L'espansione permanente abbinata alla filettatura metrica consente di rimuovere e reinstallare più volte l'oggetto fissato.

Le diverse misure disponibili rendono inoltre HM adatto a materiali con spessori compresi tra 3 e 50 mm.

Montaggio

Il tassello in metallo Fischer HM-S è adatto per installazioni a filo pannello e deve essere selezionato in funzione dello spessore del materiale da attraversare.

Il fissaggio viene installato in modo non passante utilizzando la pinza professionale Fischer HM-Z 1.

L'azione della pinza tira il fissaggio nella cavità contro il pannello, facendo piegare le alette espandenti contro il lato interno del materiale di supporto.

In alternativa, HM-S può essere installato utilizzando un cacciavite o un avvitatore a batteria. Durante l'avvitatura e l'espansione è necessario utilizzare l'accessorio in dotazione oppure una piastra con spessore massimo di 6 mm come arresto.

Applicazioni e materiali di supporto

Applicazioni

• Quadri
• Luci
• Ripiani
• Porta asciugamani
• Armadietti con specchio
• Guide per tende
• Console per TV
• Sotto-strutture

Materiali di supporto

• Cartongesso e lastre in gesso-fibra
• Lastre per pavimentazione
• Pannelli per costruzione in fibra di legno
• Pannello truciolare
• Compensato

Le differenti varianti del prodotto

• HM 4x32 S (cod. 519769) = diametro foro 8 mm; lunghezza tassello 32 mm; dimensione vite M4x40 mm
• HM 4x45 S (cod. 519770) = diametro foro 8 mm; lunghezza tassello 45 mm; dimensione vite M4x52 mm
• HM 5x37 S (cod. 519772) = diametro foro 10 mm; lunghezza tassello 37 mm; dimensione vite M5x45 mm
• HM 5x52 S (cod. 519774) = diametro foro 10 mm; lunghezza tassello 52 mm; dimensione vite M5x58 mm
• HM 5x65 S (cod. 519775) = diametro foro 10 mm; lunghezza tassello 65 mm; dimensione vite M5x71 mm
• HM 6x37 S (cod. 519777) = diametro foro 12 mm; lunghezza tassello 37 mm; dimensione vite M6x45 mm
• HM 6x52 S (cod. 519778) = diametro foro 12 mm; lunghezza tassello 52 mm; dimensione vite M6x58 mm
• HM 6x65 S (cod. 519782) = diametro foro 12 mm; lunghezza tassello 65 mm; dimensione vite M6x71 mm
• HM 6x80 S (cod. 519779) = diametro foro 12 mm; lunghezza tassello 80 mm; dimensione vite M6x88 mm

Caratteristiche chiave del fissaggio metallico Fischer HM-S

• Fissaggio in metallo zincato completo di vite a filettatura metrica
• Elevata capacità di carico grazie all'ampia superficie di appoggio delle alette espandenti
• Sistema antirotazione con dentini integrati nel collarino
• Adatto a materiali con spessori variabili da 3 a 50 mm
• Possibilità di rimuovere e reinstallare più volte l'accessorio senza ridurre la capacità di carico

Per scoprire tutti i dettagli tecnici e le specifiche, si rimanda alla consultazione della scheda tecnica allegata: scheda tecnica Fischer HM-S

Tipologia : Fissaggio metallico
Diametro foro : 8-12 mm
Spessore pannello : 3/32 - 13/50 mm
Lunghezza tassello : 32-80 mm
Dimensione vite : M4/M6 x 40/88 mm
Profondità foro min. : 40-88 mm
Spessore fissabile max. : d" 8-34 mm
Pezzi per confezione : 50 Pz.
Utilizzo : Fissaggio, Ancoraggio
Campo d'impiego : Edilizia, Cartongesso
Livello d'uso : Professionale
