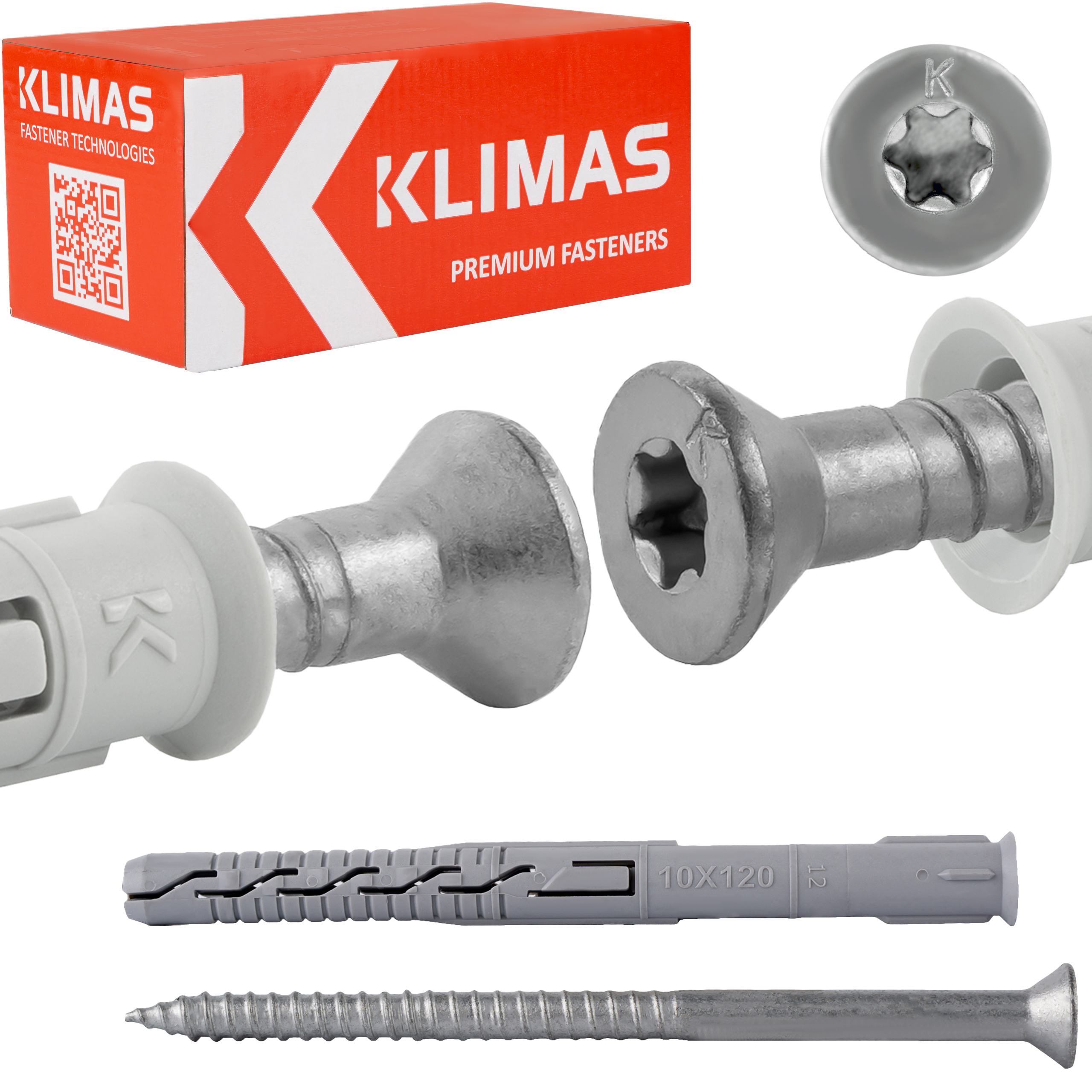

Tappi di espansione del telaio S KPS-fast-10120S (50)

Tasselli di espansione per telaio con vite a testa svasata e innesto TX 10x120 mm 50 pz.

Composto da un manicotto in poliammide e una vite in acciaio zincato con testa svasata e innesto TX.

Consigliato per il fissaggio di elementi in legno e a base di legno. La testa svasata garantisce un perfetto allineamento nell'elemento fissato.

I parametri più importanti

• Modello: KPS-fast-10120S
• Dimensioni del tappo: 10x120 mm
• Lunghezza massima utilizzabile: 50 mm
• Confezione: 50 pezzi
• Impugnatura: TX-40

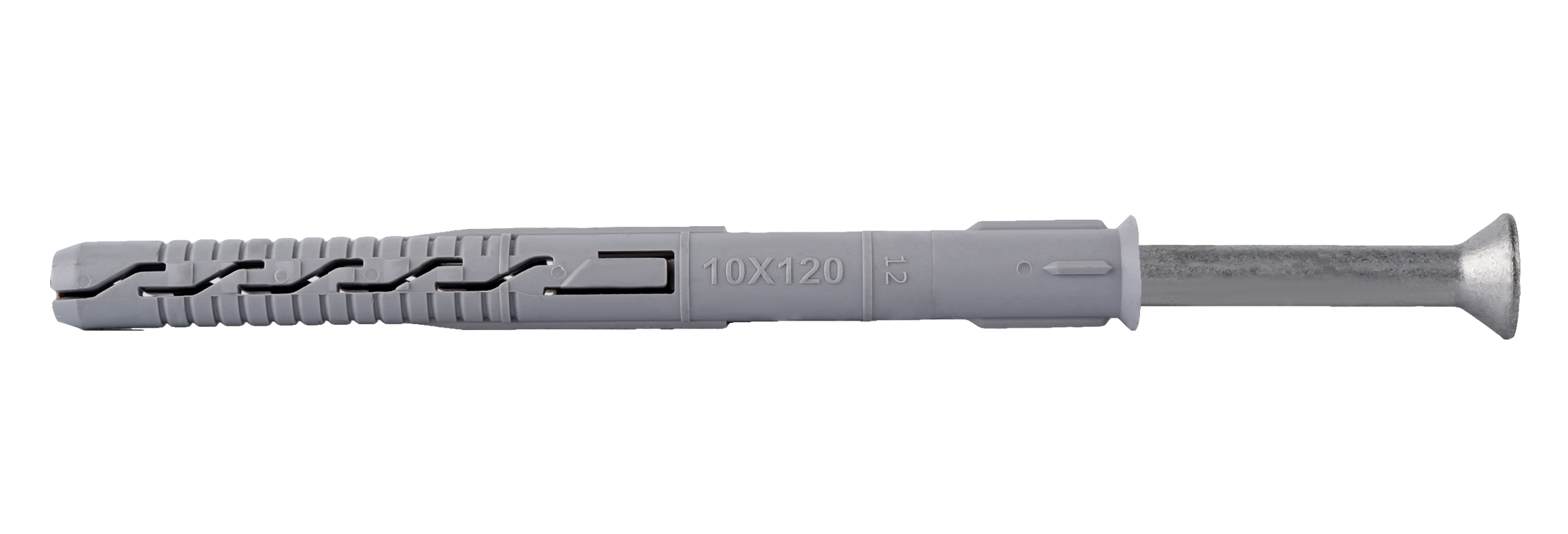

Il connettore di espansione è composto da:

• un manicotto - un elemento in plastica
• un connettore - una vite in acciaio con testa conica e un'impugnatura Torx 40

Prodotto originale della rinomata azienda klimasWkręt-Met ®

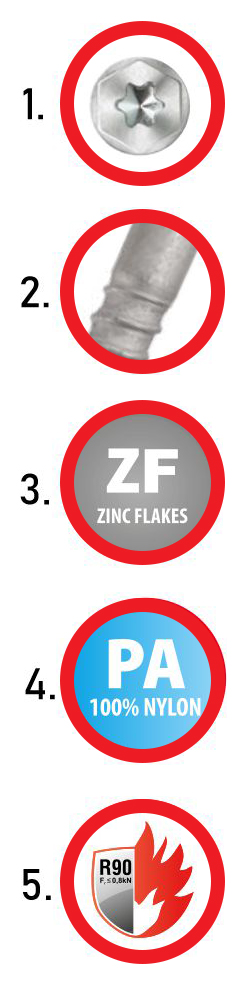

Caratteristiche e vantaggi

1. Testa svasata con innesto TX

L'innesto TX garantisce un trasferimento di coppia ottimale, mentre la testa svasata assicura la completa penetrazione della vite nell'elemento fissato.

2. Riduzione della filettatura

Inserimento preciso della vite. Maggiore forza di espansione nella seconda zona di espansione.

3. Protezione anticorrosione - scaglie di zinco

Le scaglie di zinco sono due volte più resistenti alla corrosione rispetto allo zinco galvanizzato. Il laboratorio Klimas Wkręt-met ha confermato l'eccellente qualità del rivestimento attraverso test in camera a nebbia salina (240 ore in camera a nebbia salina per le scaglie di zinco rispetto a 120 ore per lo zinco galvanizzato).

4. Manicotto in poliammide

Proprietà fisiche e chimiche migliori rispetto al polipropilene o al polietilene.

5. Resistenza al fuoco

Per l'installazione di sistemi di facciata, la capacità portante del connettore ha una resistenza al fuoco sufficiente di almeno 90 minuti (R90). se il carico di progetto per connettore NR<0,8 kN (senza carico centrato permanente).

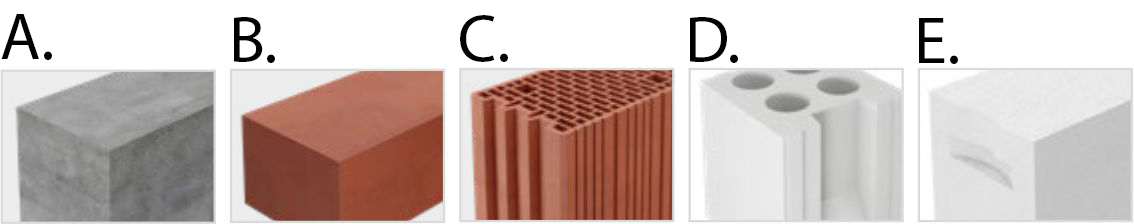

Substrati e applicazioni di esempio

A. Calcestruzzo

B. Mattone ceramico pieno, silicato

C. Blocco ceramico,

D. Blocco di silicato cavo,

E. Calcestruzzo AAC autoclavato

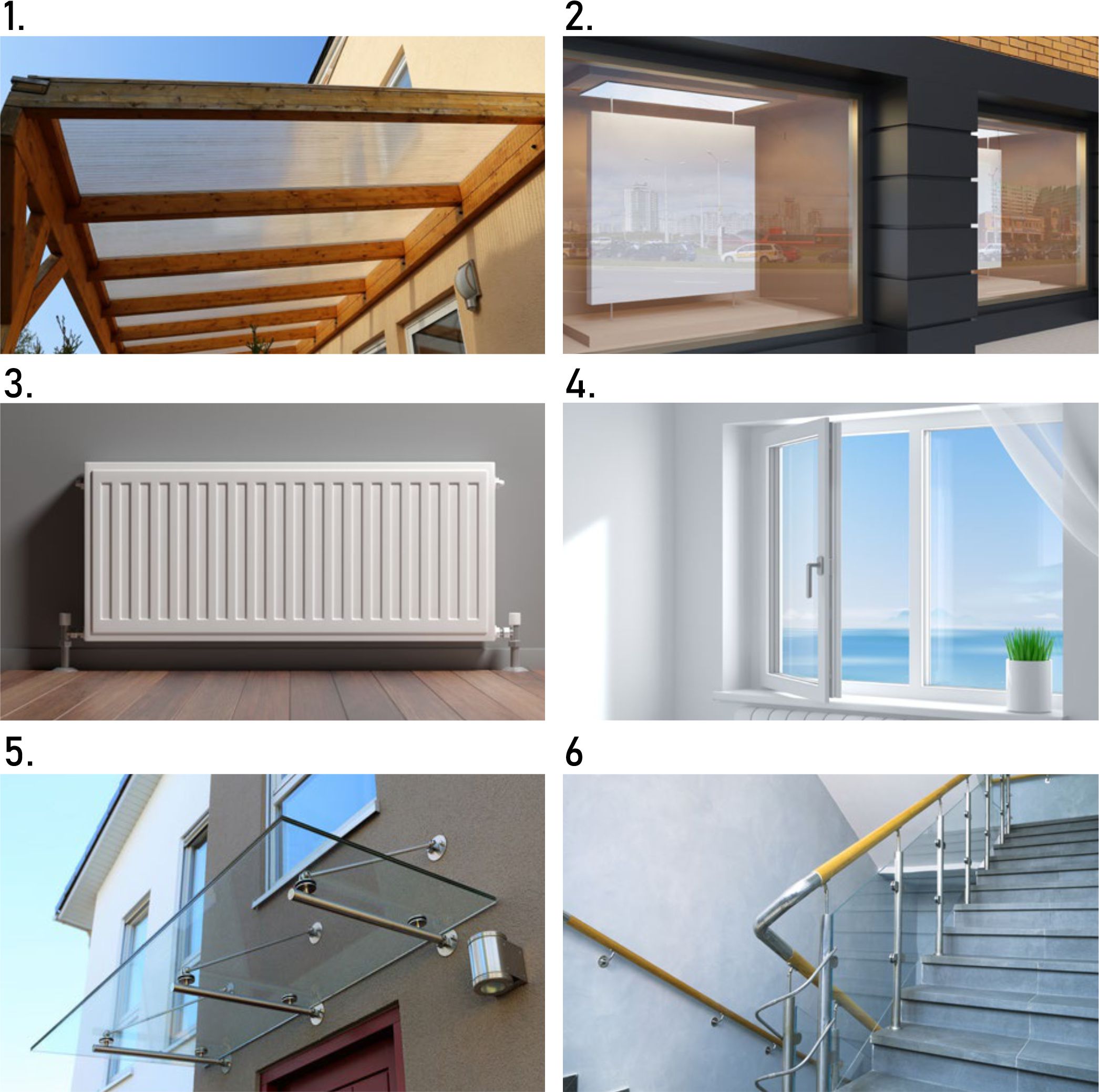

1. Assemblaggio di strutture in legno
2. Assemblaggio di vetrine
3. Fissaggio di radiatori
4. Installazione di finestre e porte
5. Fissaggio di pensiline
6. Installazione di corrimano

Questi sono solo esempi di applicazioni.

Tassello per telaio con vite a testa svasata e presa TX. Consigliato per il fissaggio di elementi in legno e PVC (ovunque si desideri) la testa deve essere a filo con l'elemento montato).

Il connettore di espansione è composto da:

• Elemento in plastica - manicotto
• Connettore - vite in acciaio

Il preassemblaggio dei connettori significa:

• Montaggio più facile e veloce
• Prodotti pronti all'uso senza bisogno di assemblaggio
• Nessun errore nella scelta del manicotto per la vite

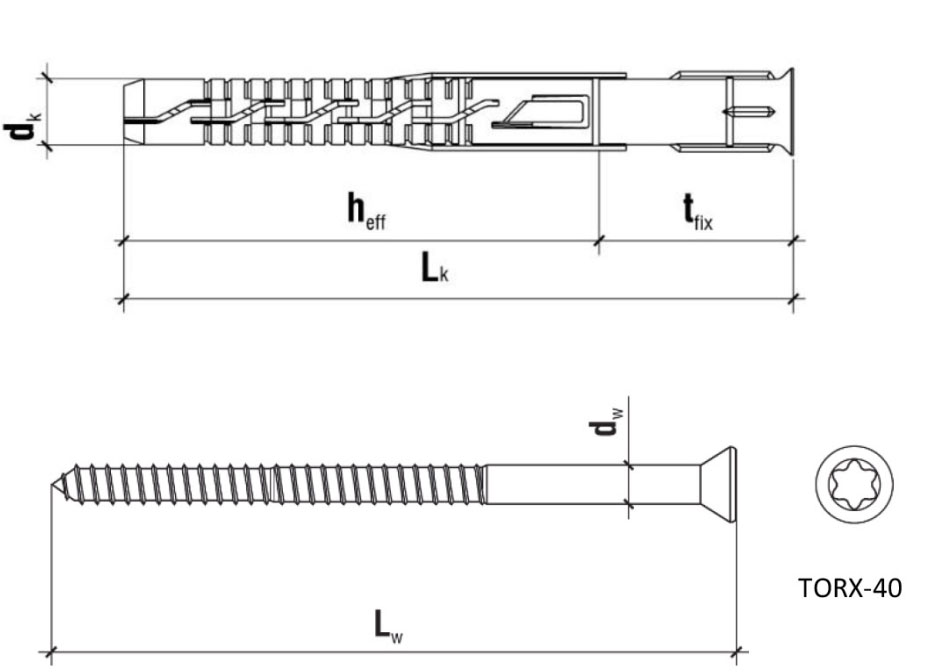

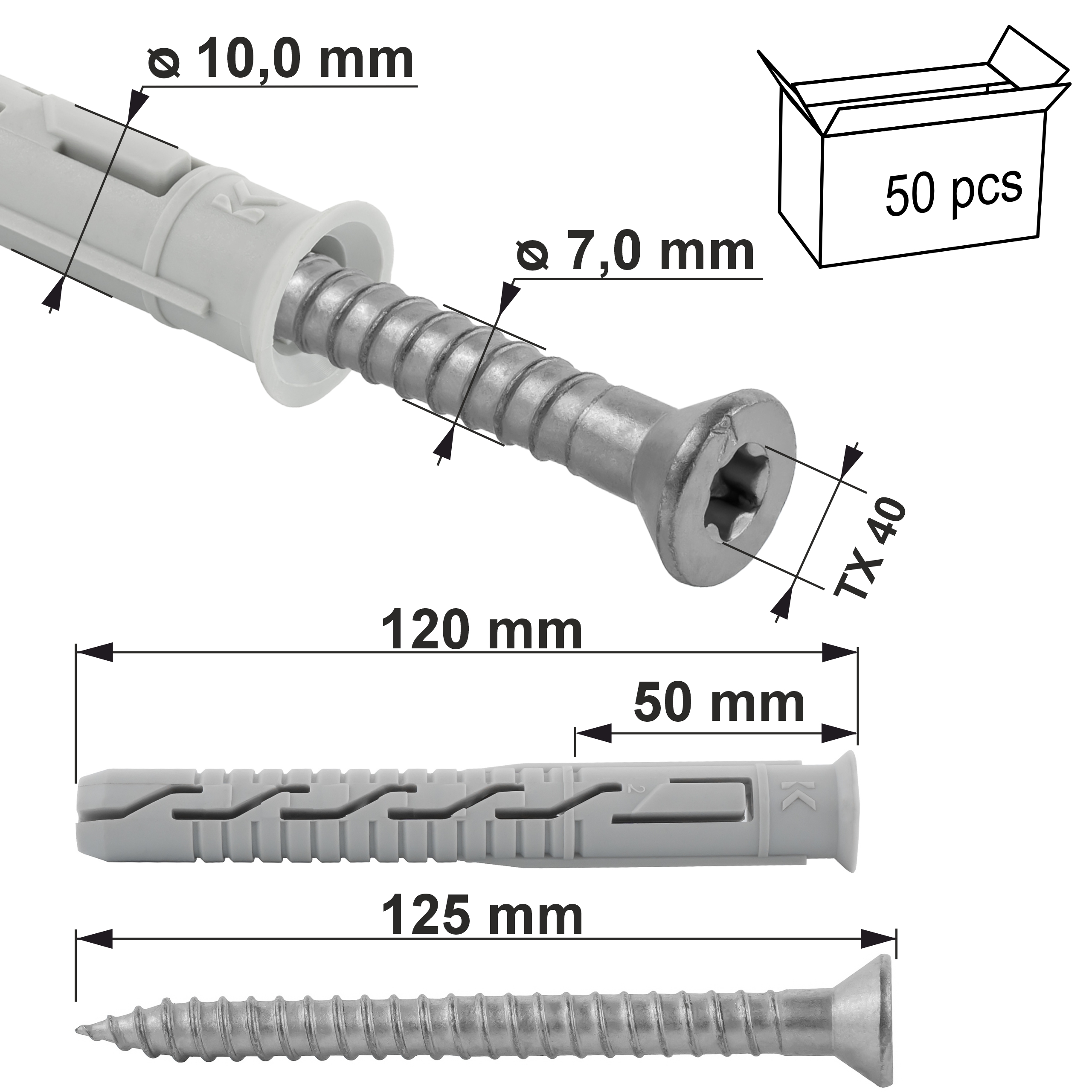

Specifiche del prodotto

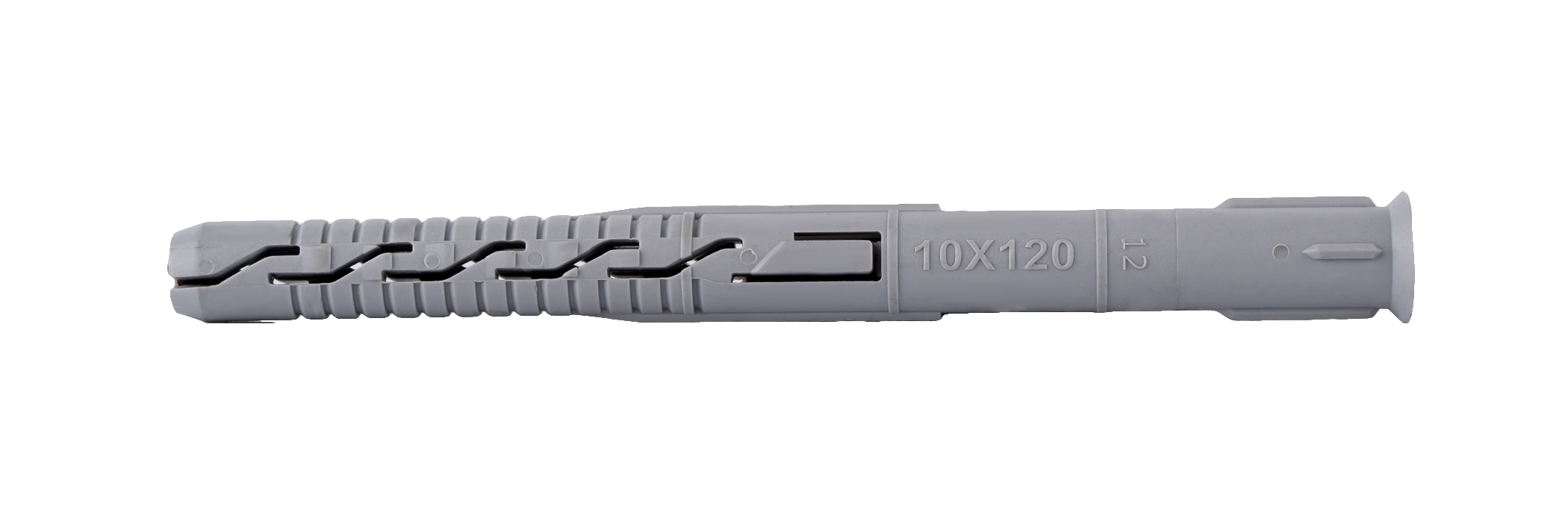

Spina

• [ Dk ] Diametro della spina: Ø 10,0 mm
• [ Lk ] Lunghezza della spina: 120mm
• [ Tfix ] Max. Lunghezza utilizzabile: 50 mm
• [ Heff ] Profondità di ancoraggio: 70 mm
• Materiale del tappo: poliammide (nylon)
• Quantità nella confezione: 50 pz.

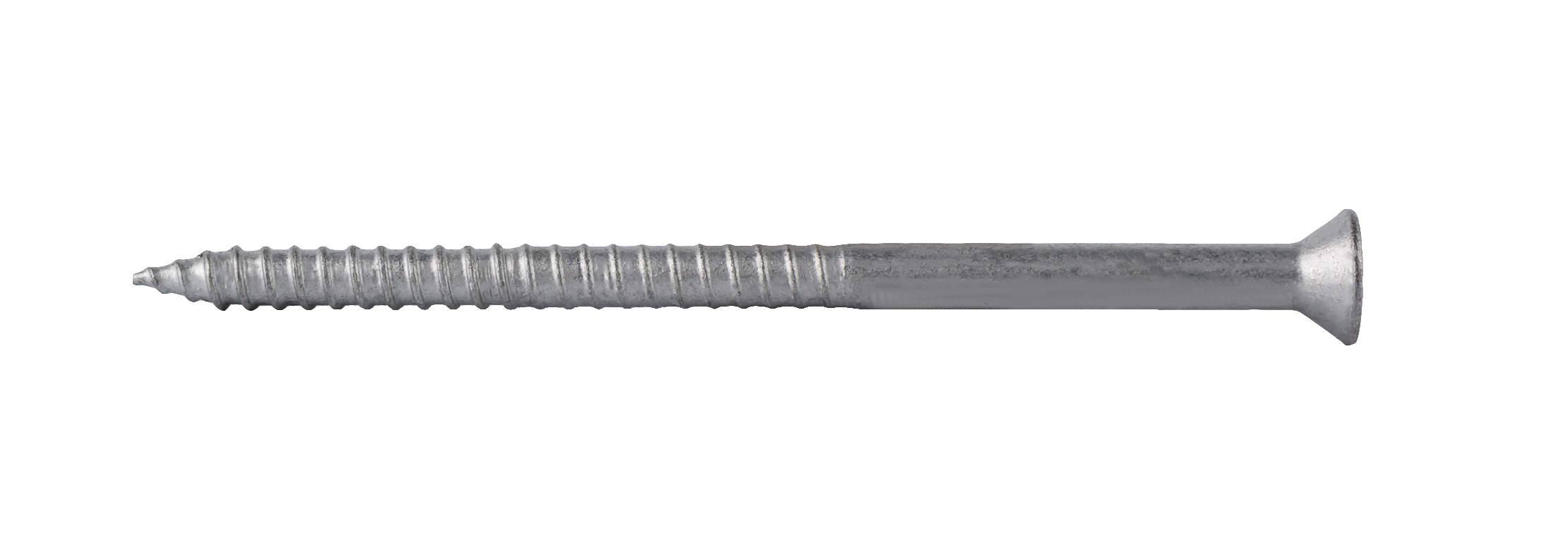

Vite

• [ Dw ] Diametro della vite: Ø 7,0 mm
• [ Lw ] Lunghezza della vite: 125 mm mm
• Tipo di bussola::TX-40
• Materiale della vite:acciaio zincato
• Quantità per confezione: 50 pz.

Certificato

Approvazione tecnica europea ETA 12/0272

Le viti che offriamo sono di altissima qualità e possono essere utilizzate in sicurezza nelle costruzioni. Facciamo tutto il possibile per garantire che i prodotti consegnati ai nostri appaltatori siano sicuri e adatti a compiti specifici.

Video del prodotto

https://youtu.be/ygTRIj0Ocgw

(copia il link e incollalo nel browser)

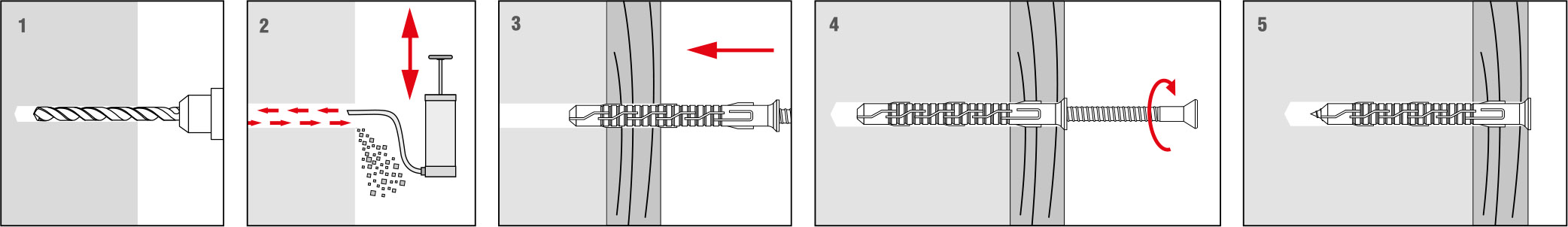

Il modo di assemblaggio

• Prima dell'installazione, identificare il substrato in cui verrà installato il fissaggio e confrontare i carichi che il fissaggio trasferirà con le capacità portanti specificate nella Scheda Tecnica del Prodotto o nella Valutazione Tecnica Europea.
• La lunghezza appropriata del fissaggio deve essere selezionata in modo che la zona di espansione si trovi nel materiale di costruzione della parete (lo spessore dell'elemento fissato corrisponde alla lunghezza massima utilizzabile del fissaggio).
• La profondità del foro di perforazione deve essere almeno 10 mm maggiore della profondità di ancoraggio del fissaggio - ciò consentirà un corretto posizionamento del manicotto nel foro ed eliminerà il problema dell'allentamento delle viti.
• L'uso di un avvitatore a impulsi non è raccomandato quando si forano mattoni forati, blocchi di ceramica e calcestruzzo cellulare, poiché danneggia le pareti e non garantisce un fissaggio sicuro del fissaggio.
• Il diametro dei fori praticati deve corrispondere al diametro dei tasselli utilizzati.
• Il foro praticato deve essere pulito, almeno passando la punta del trapano due volte, in modo da rimuovere la polvere di foratura. I fori praticati verticalmente verso il basso richiedono una foratura più profonda o la rimozione della polvere di foratura accumulata.
• Il tappo viene inserito nel foro praticato e la vite viene avvitata fino a quando non è completamente incorporata nel manicotto.
• Forzare la vite potrebbe causarne l'allentamento, il che non è coperto dalla garanzia del produttore.
• Installazione L'installazione deve essere eseguita a una temperatura compresa tra -20 °C e +40 °C (riferendosi alla temperatura del substrato).

Viti Klimas: la scelta più comune dei professionisti

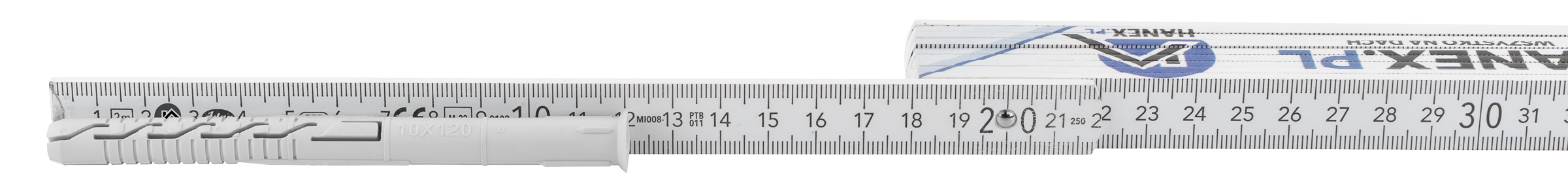

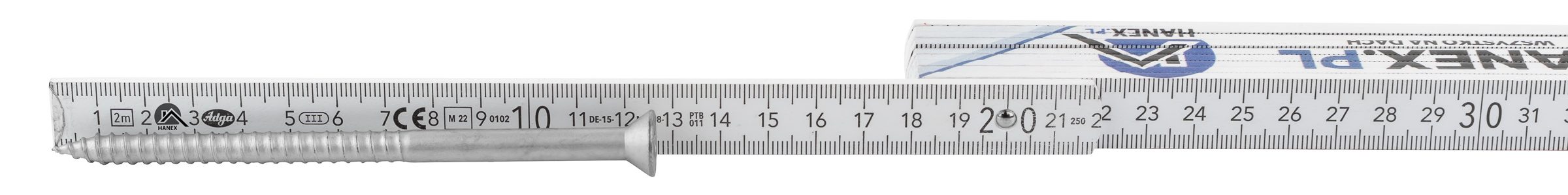

*Il metro a nastro non è incluso nel set (viene utilizzato solo per una migliore presentazione delle viti)
