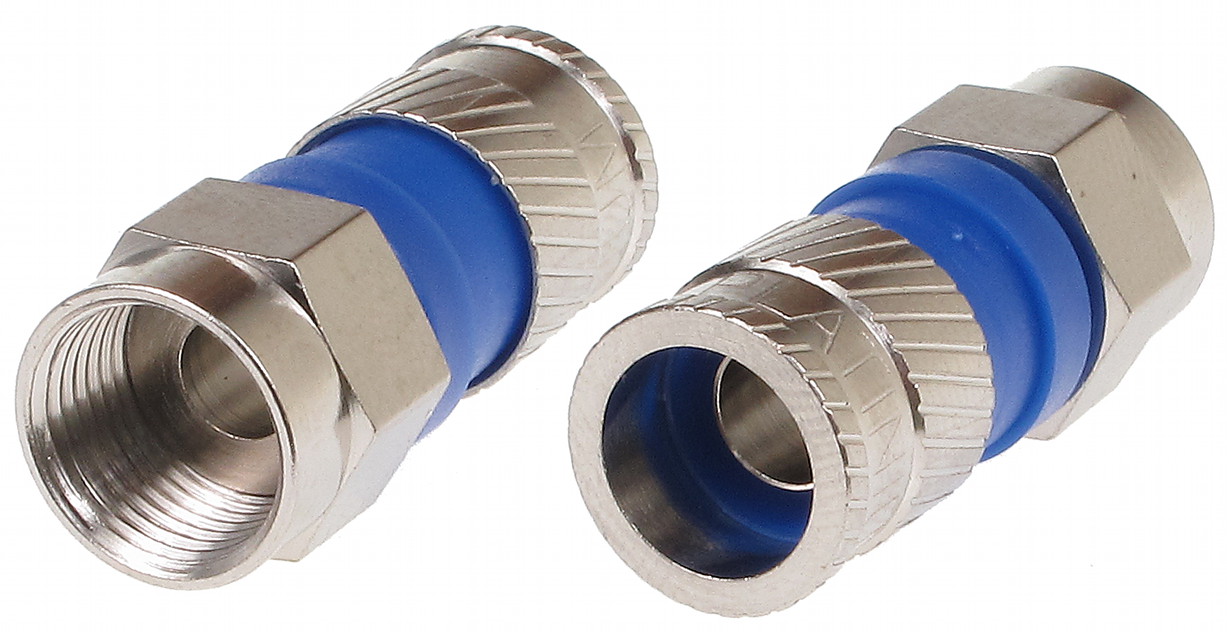

Tappo di compressione F/6.8-ZAC-plat

Connettore a compressione F/6.8-ZAC-plat

Il connettore è progettato in modo che, dopo la crimpatura, diventi impermeabile. Durante il processo di crimpatura, l'elemento del connettore in plastica viene compresso (facendo scorrere un manicotto conico in ottone) sulla guaina del cavo. Il materiale con cui è realizzata la guaina in plastica è Delrin brevettato, un materiale noto per la qualità dei suoi prodotti di DuPont. È resistente ai raggi UV e mantiene le sue proprietà fisiche sia a temperature molto alte che basse. Poiché le parti metalliche sono realizzate in ottone nichelato, il connettore è completamente resistente alla corrosione. Il connettore presenta un anello completo che, a seguito del processo di compressione (longitudinale e assiale), si incurva verso l'interno. Le dimensioni sono state scelte in modo che, dopo la compressione, il connettore si fissi alla guaina del cavo con una forza sufficiente a impedirne il distacco, ma al contempo sufficientemente leggera da non danneggiare la struttura del cavo. Confrontando questo connettore con altri, è opportuno sottolineare che la velocità, l'affidabilità di montaggio e la stabilità della connessione compensano ampiamente il suo prezzo.

• Tipo di connettore: Spina "F"
• Fissaggio degli elementi del connettore: Fissaggio a compressione
• Uso previsto: Cavo coassiale
• Gamma di frequenza: 0 GHz ... 3 GHz
• vswr: < 1.1
• Impedenza: 75 Ω
• Perdita di ritorno: 30dB
• Fissaggio del filo: Nessuno
• Diametro del cavo: max. 6,8 mm
• Schermatura a 1 GHz: 100 dB
• Montaggio della schermatura: Montaggio a compressione
• Manicotto in plastica: DuPont Delrin 527UV*
• Materiale: Ottone (nichelato)
• Guarnizione: EPDM
• Impermeabile: Sì
• Esempio di applicazione: Triset113
• Peso: 0,075 kg
• Dimensioni: Ø 13 mm x 27 mm
• Garanzia: 2 anni

Caratteristiche selezionate:

• Ampia banda operativa
• Connessione impermeabile tra il connettore e il cavo
• Resistenza alla corrosione: realizzato interamente in metalli non ferrosi e con dielettrico di altissima qualità
• Attenuazione molto bassa su tutta la banda operativa
• Eccellente adattamento alla linea di trasmissione su tutta la banda operativa
• Un connettore crimpato correttamente è indistruttibile
• Il design è protetto da numerosi brevetti
• Per la crimpatura, utilizzare l'utensile di crimpatura ZAC/PCT / ZAC/TR-255
