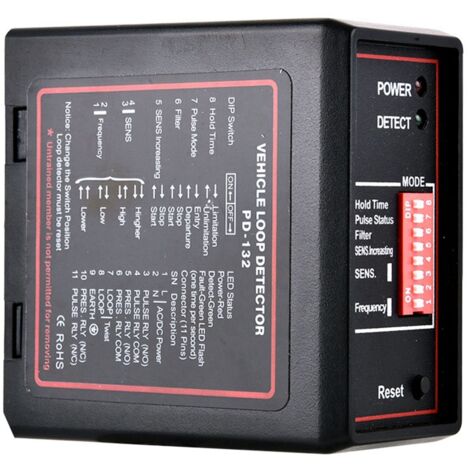

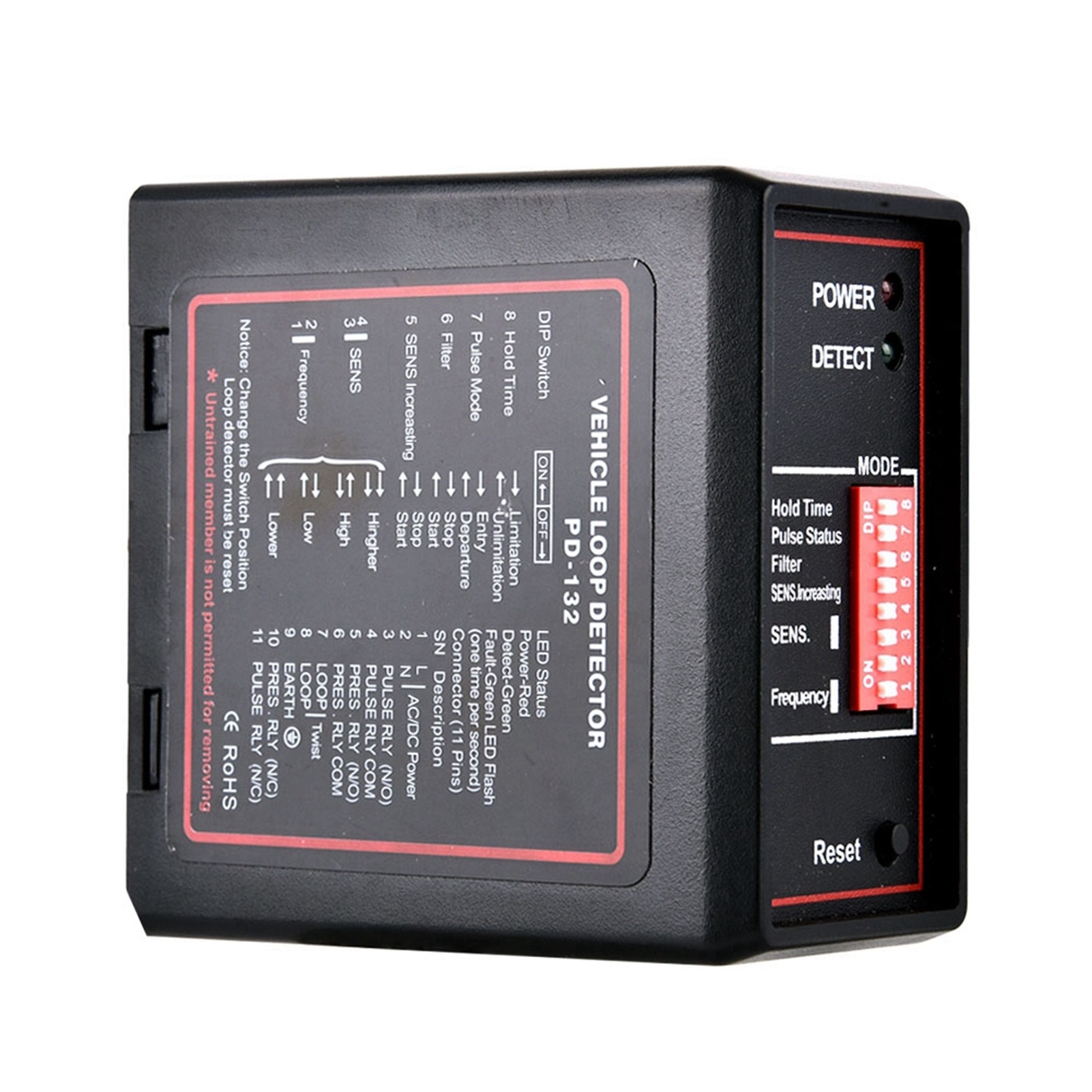

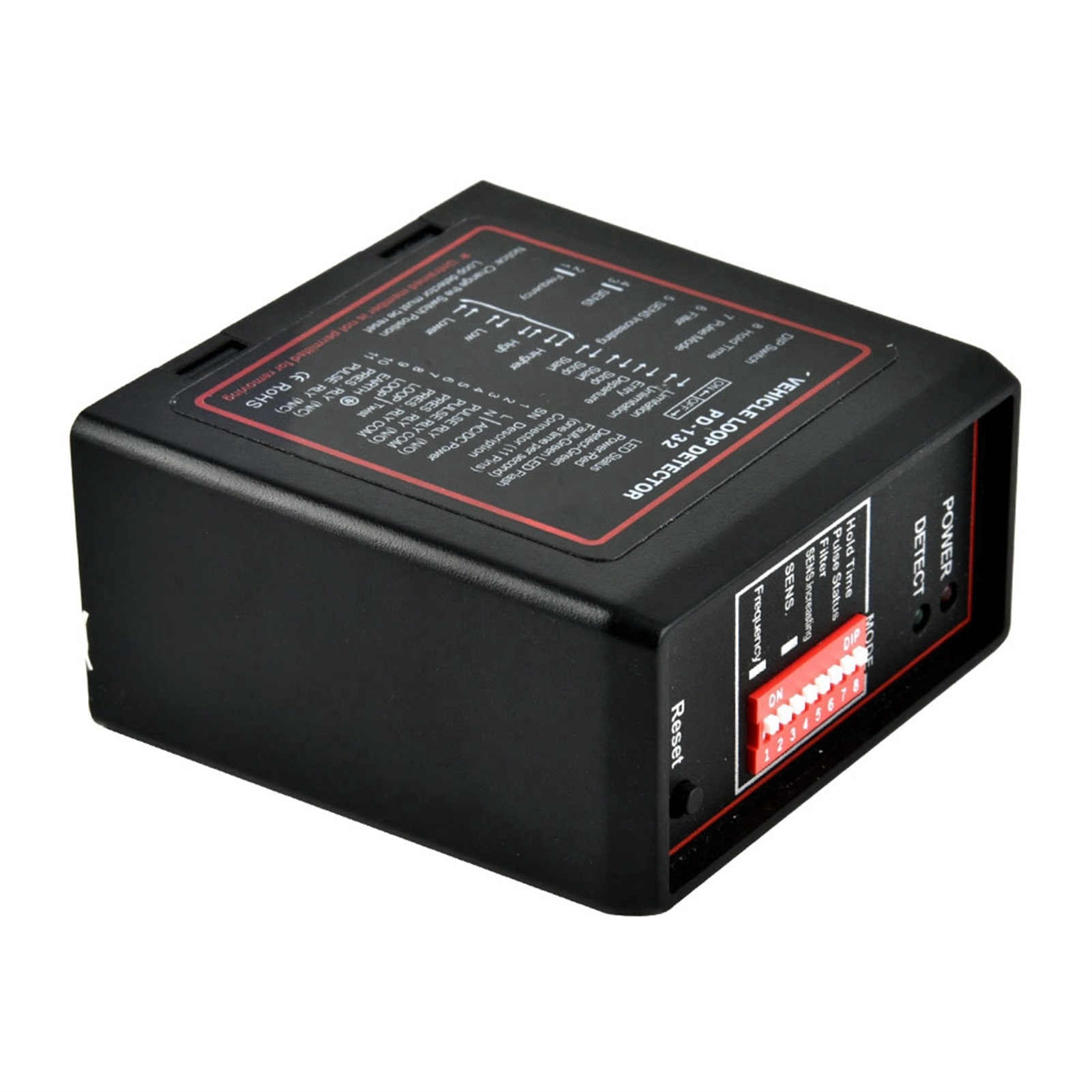

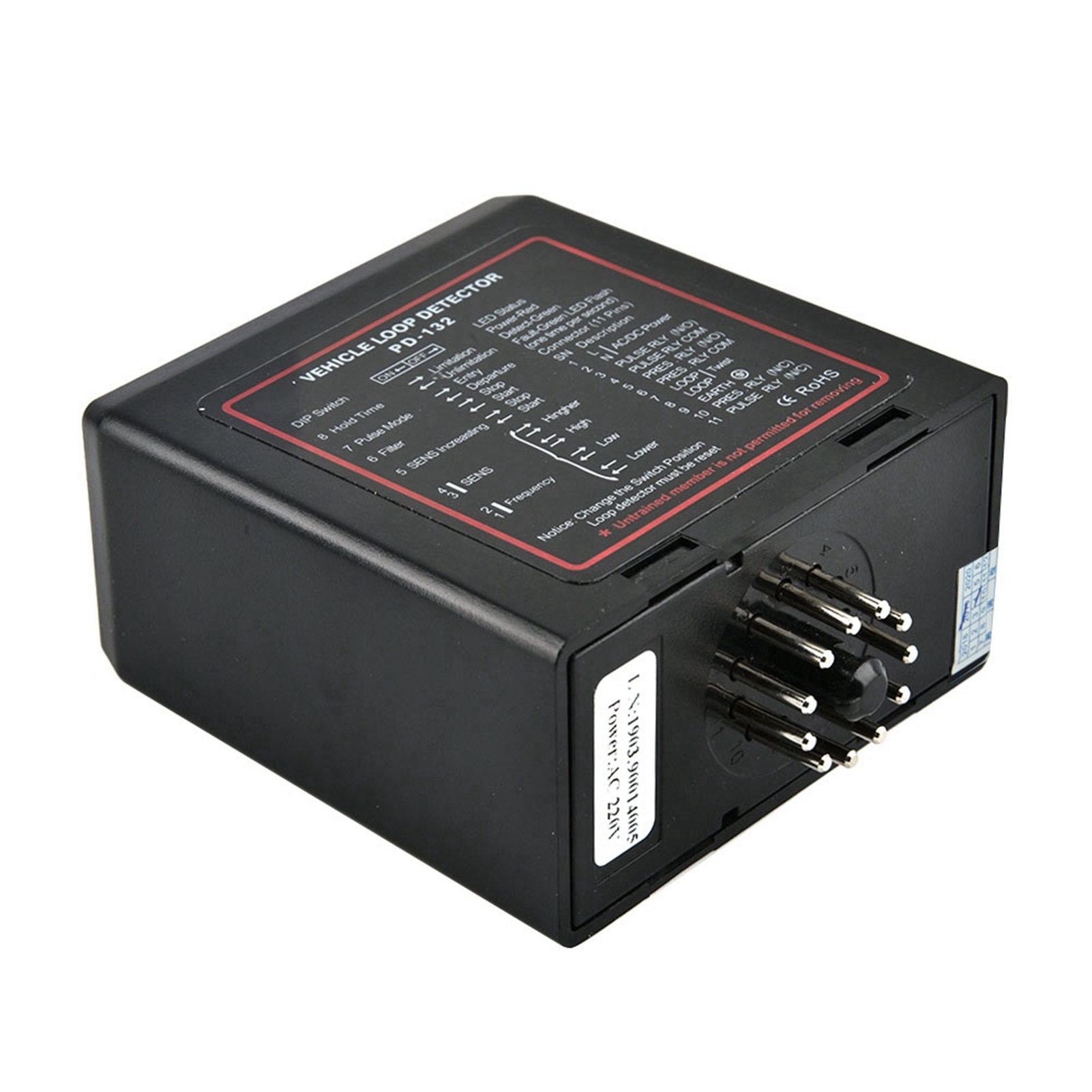

Système de détection de boucle de véhicule d'ouverture de barrière automatique intelligente

Lorsque le détecteur est en cours de réglage, la LED verte du canal et la LED rouge d'alimentation s'allument. Elles restent allumées pendant environ 2 secondes, puis la LED verte s'éteint. En cas de défaillance de la boucle, la LED du canal s'allume et clignote pour indiquer une panne. Si la panne est auto-réparatrice, le détecteur continue de fonctionner. La LED verte du canal s'allume également dès que le véhicule est détecté en train de traverser la boucle inductive. La LED rouge d'alimentation située sur le dessus de l'appareil reste allumée, indiquant que l'appareil est sous tension.

Caractéristiques :

Le relais à impulsions peut être configuré pour activer la détection du véhicule ou lorsque le véhicule quitte la boucle.

Cette caractéristique détermine le niveau de non-détection à sensibilité maximale pour éviter de détecter des véhicules tels que des gros camions.

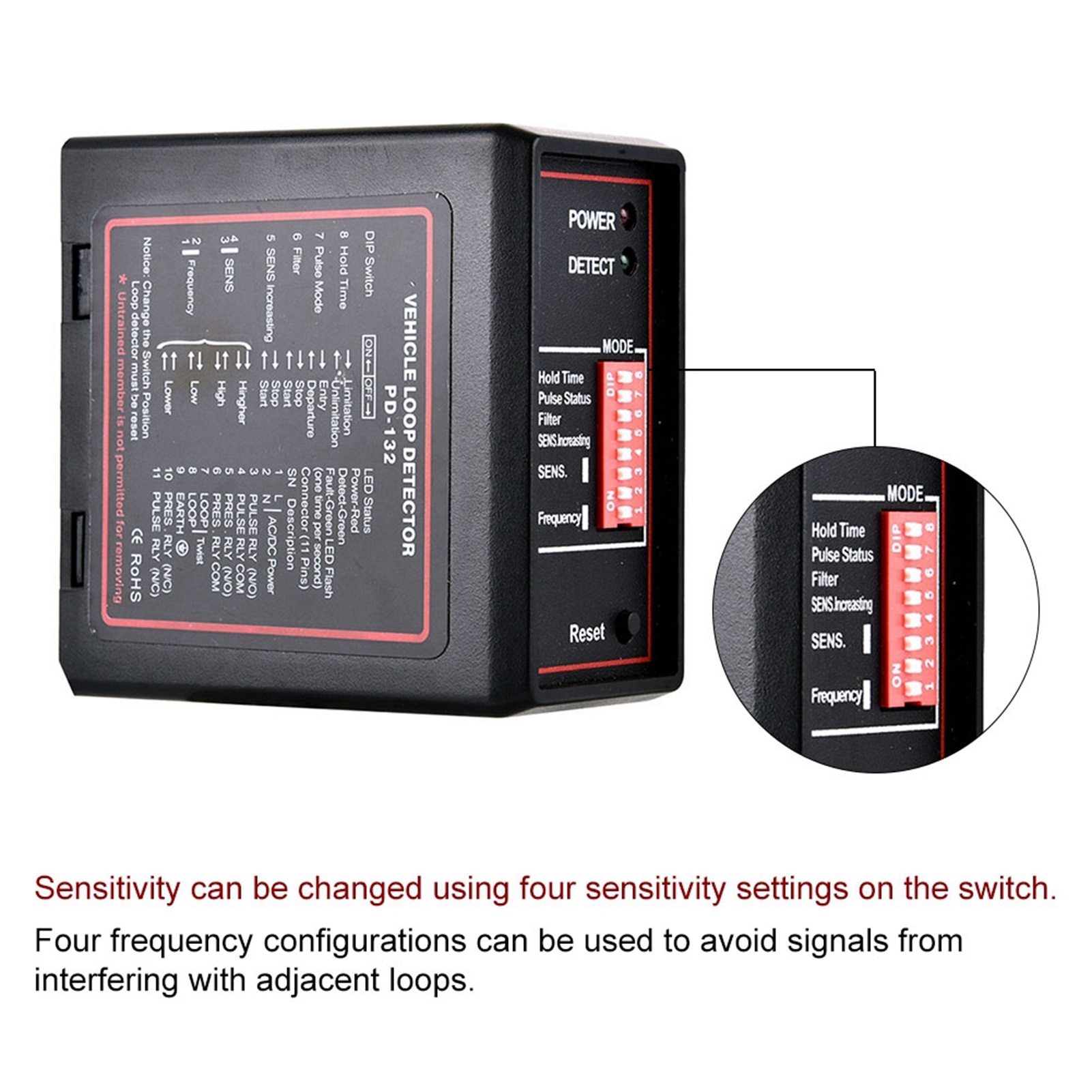

La sensibilité peut être modifiée à l'aide de quatre réglages de sensibilité sur le commutateur.

Quatre configurations de fréquence peuvent être utilisées pour éviter que les signaux n'interfèrent avec les boucles adjacentes.

Ce relais est généralement utilisé pour empêcher la fausse détection d'objets petits ou rapides.

Spécifications :

État : tout neuf

Matériau : ABS

Couleur : noir

Temps de réaction : 10 ms

Consommation électrique : 4,5 VA

Relais de sortie : 240 V/5 A

Température de fonctionnement : -20 °C à +65 °C

Température de stockage : -40 °C à +85 °C

Gamme de fréquence : 20 kHz à 170 kHz

Sensibilité : réglable par incréments de 4

Temps de maintien du signal : cycle illimité/limité pendant 10 minutes en permanence

Inductance de boucle : la boucle totale plus la ligne de connexion est de 50 μH à 1 000 μH (idéalement de 100 μH à 300 μH).

Câblage de connexion de boucle : longueur maximale de 20 mètres, torsadé au moins 20 fois par mètre.

Contenu de l'emballage :

1* Ouvre-barrière

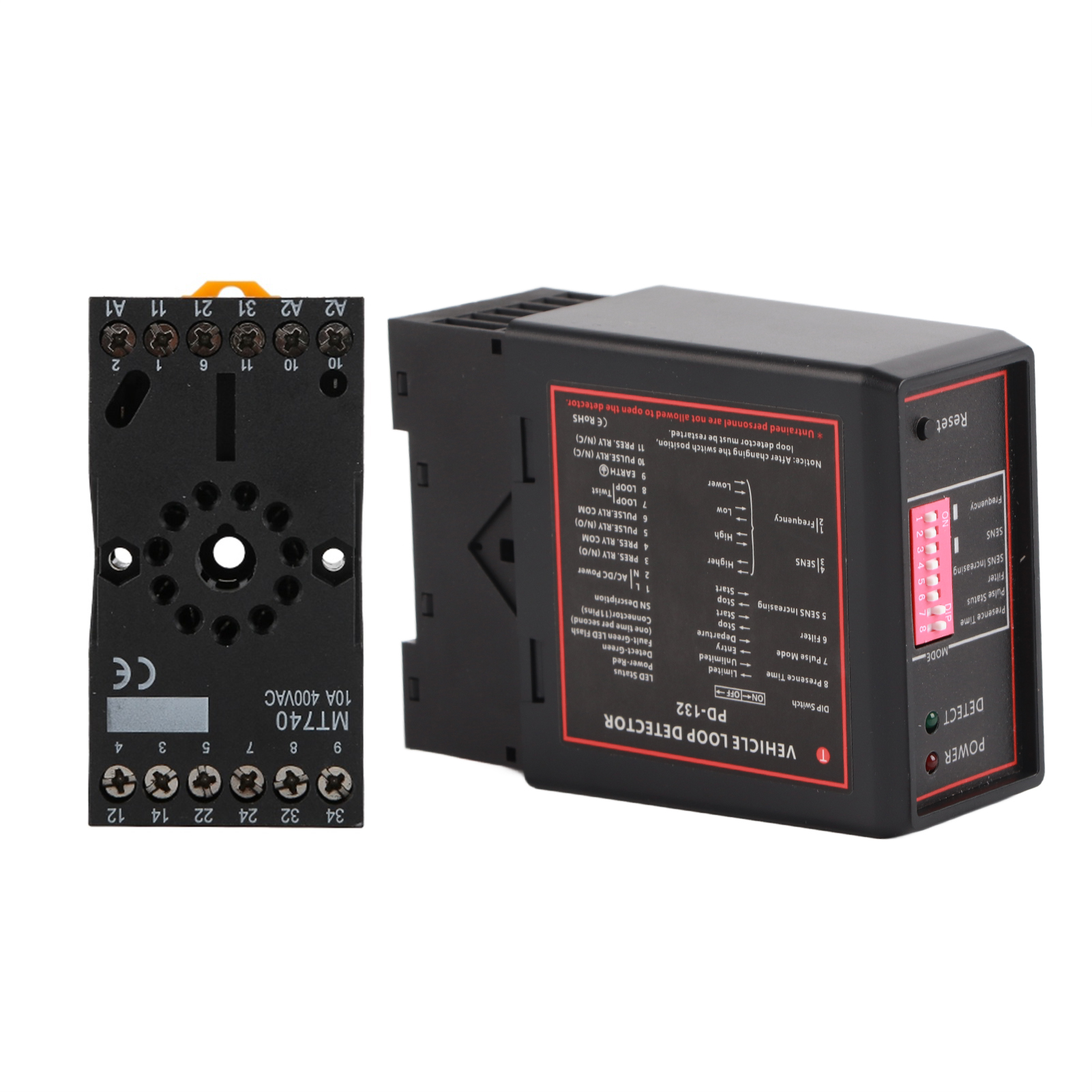

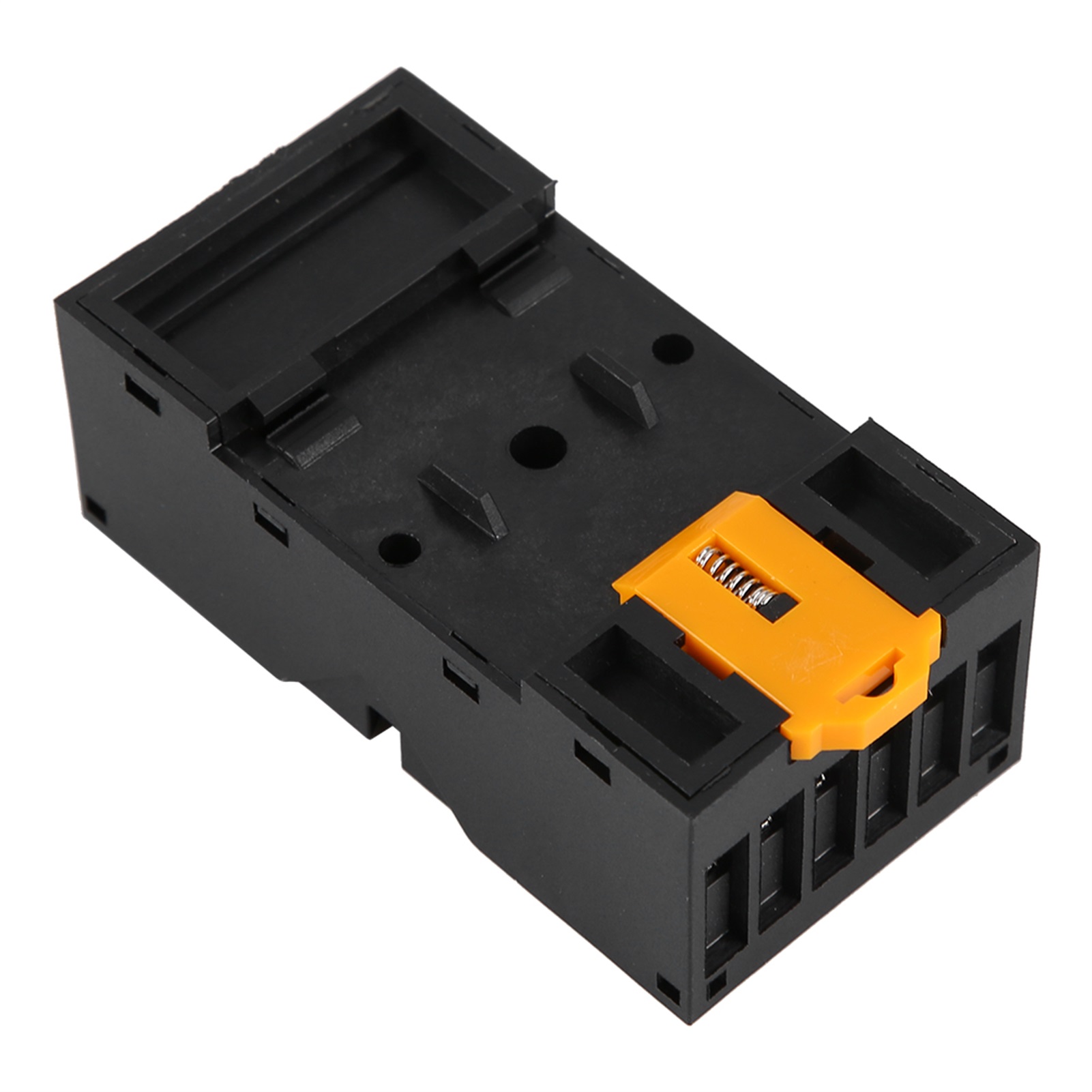

1* Borne de connexion

1* Manuel d'instructions

Remarque :

1. Le détecteur doit être installé dans une position pratique et résistante aux intempéries, aussi près que possible de la boucle.

2. L'emplacement d'installation doit être choisi loin de la source de chaleur.

3. Les autres équipements qui l'entourent doivent être à au moins 10 mm de distance (ne pas être fixés fermement au mur).

4. Une configuration de boucle et une installation du détecteur appropriées garantiront un système de détection de boucle inductive réussi.

5. Plusieurs paramètres importants de la boucle comprennent : le diagramme de cycle, la taille, le tour et la méthode d'installation.

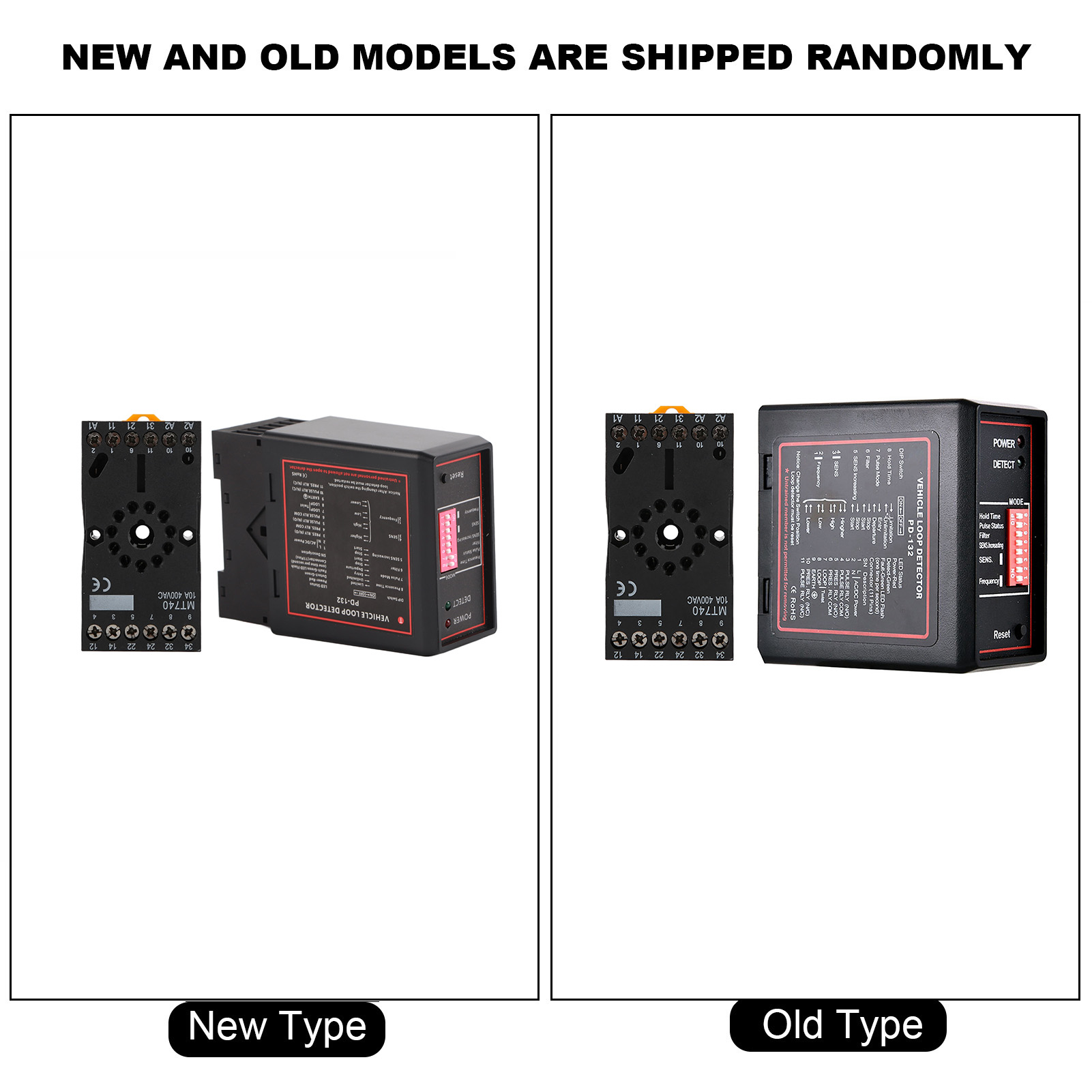

6. Veuillez noter que le nouveau type et l'ancien type de ce produit seront envoyés au hasard, et assurez-vous que cela ne vous dérange pas avant de commander.
