SVS Nachrichtentechnik CX-12 T Modulo trasmettitore Raggio di azione Max. (campo libero): 1000 m 2 V/DC, 3.6 V/DC
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Dimensione del prodotto, larghezza | 15.2 mm |
| Dimensione del prodotto, lunghezza | 31.4 mm |
| Dimensioni | (L x L x A) 31.4 x 15.2 x 3 mm |
| Dimensioni prodotto Altezza | 3 mm |
| Modello (kit/modulo) | Componente sfuso |
| Raggio di azione Max. (campo libero) | 1000 m |
| Tensione di funzionamento | 2 V/DC, 3.6 V/DC |
| Tipo prodotto | Modulo trasmettitore |

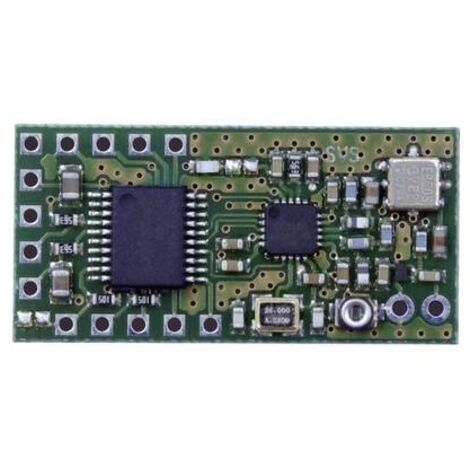

Modulo di trasmissione multifunzione 434 MHz CX-12 T
Il modulo di trasmissione è adatto al trasferimento di 4 informazioni di commutazione e un valore di tensione. Quando almeno un ingresso digitale è attivo, il modulo invia le informazioni. In caso di corretta risposta del ricevitore compatibile la trasmissione viene ripetuta 3x/s. La disattivazione di un ingresso digitale causa la trasmissione di un segnale di spegnimento al ricevitore, che poi spegne l'uscita corrispondente. Se non arriva alcuna risposta, questa verrà inviata per 3 secondi in continuo, per la reazione di eventuali ricevitori sincronizzati. Per collegare i LED, i dischi Piezo ecc. sono disponibili ulteriori ingressi e uscite. Frequenze selezionabili (433,62 e 434,22 MHz) insieme a un protocollo di trasmissione speciale consentono un funzionamento privo di disturbi. Portate possibili fino a 1000 m a seconda della località.
Punti di forza e dettagli
Portata fino a 1000 m
2 frequenze regolabili
Trasmissione del segnale priva di interferenze
Caratteristiche
Trasmissione di 4 stati digitali e 1 valore analogico Serie di pin a 2, 4, 5 e 5 poli, passo 2,54 mm Ingressi: 1x digitale: Impostazione di frequenza 4x digitale: Da D1 a D4 (p. es. Velocità di clock) 1x analogico: Valore di tensione Uscite: 2x digitali: Ad es. Per l'azionamento di LED´s 1x digitali: Controllo di un disco piezoelettrico 1x digitale: Controllo di un supporto di alimentazione 1x analogico: Segnale PWM filtrato del ricevitore RSSI 2 frequenze regolabili Trasmissione del segnale sicura e a bassa interferenza Sistema radio con risposta Funzioni di controllo: 4 ingressi digitali + 1 ingresso analogico Assorbimento di corrente: Invio: 6,5 mA / standby: 0,1 UA Intervallo di temperatura: da -20°C fino a +65°C
Incluso nella consegna
Modulo di trasmissione, Istruzioni
Requisiti di sistema
null
Note
Nessuna antenna inclusa nella fornitura
Ricevitore e moduli compatibili - vedere accessori opzionali .
La larghezza del campo libero viene raggiunta solo in condizioni ottimali.
Attenzione: I prodotti della serie radio SH-7 non sono compatibili con i prodotti della serie radio SH-12. Illustration similar.
Caratteristiche
- MarcheSVS NACHRICHTENTECHNIK
- Lunghezza3.14 cm
- Larghezza1.52 cm
- Tensione elettrica2 V
- MaterialeAlluminio
