SVS Nachrichtentechnik CX-12 R Modulo ricevitore Raggio di azione Max. (campo libero): 1000 m 2 V/DC, 3.6 V/DC

Capacità di programmazione: fino a 60 codici di trasmissione.

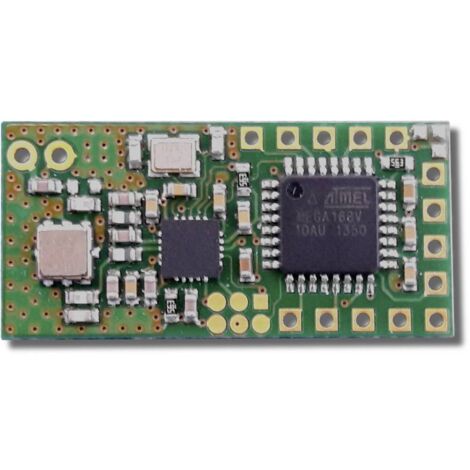

Modulo di ricezione e analisi multifunzione 434 MHz CX-12 R

Questo modulo analizza i dati ricevuti del trasmettitore CX-12 t o del trasmettitore manuale SHT-12 C4. Le informazioni vengono fornite come parola a 4 Bit per ulteriori usi. Fintanto che dati validi vengono ricevuti, le uscite corrispondenti restano attive e verranno spente subito solo alla ricezione del segnale di spegnimento. Un'uscita analogica rappresenta il valore ricevuto dal trasmettitore. Ogni pacchetto dati ricevuto viene confermato al trasmettitore con le informazioni aggiuntive, come RSSI e stato di alimentazione. Frequenze selezionabili (433,62 e 434,22 MHz) insieme a un protocollo di trasmissione speciale consentono un funzionamento privo di disturbi. Portate possibili fino a 1000 m a seconda della località.

Punti di forza e dettagli

Portata fino a 1000 m
2 frequenze regolabili
Stato dell'alimentazione e RSSI trasferibili al trasmettitore

Caratteristiche

Trasmissione di 4 stati digitali e 1 valore analogico Serie di pin a 2, 4, 5 e 5 poli, passo 2,54 mm Ingressi: 1x analogico: Ad es. Per una tensione di alimentazione ridotta 1x digitale: Impostazione della frequenza 1x digitale: Impostazione della modalità di risparmio energetico 1x digitale: Selezione delle modalità di apprendimento e cancellazione Uscite: 4x digitali: Da D1 a D4 CMOS 3,3V high attivo 2x digitale: Ad es. Per il controllo di LED´s 1x digitale: Azionamento di un disco piezoelettrico 1x analogico: Segnale PWM filtrato dell'empf. Valore analogico 2 frequenze regolabili Trasmissione del segnale sicura e a bassa interferenza Sistema radio con risposta Funzioni di controllo: 4 ingressi digitali + 1 ingresso analogico Assorbimento di corrente: Standby 18,2 mA (temporizzato 1,4 mA) a 3,3V Intervallo di temperatura: da -20°C fino a +65°C

Incluso nella consegna

Modulo ricevitore, Istruzioni

Requisiti di sistema

null

Note

Nessuna antenna inclusa nella fornitura.
Trasmettitori e moduli compatibili - vedere accessori opzionali.
La larghezza del campo libero viene raggiunta solo in condizioni ottimali.
Attenzione: I prodotti della serie radio SH-7 non sono compatibili con i prodotti della serie radio SH-12. Illustration similar.
