Descrizione generale

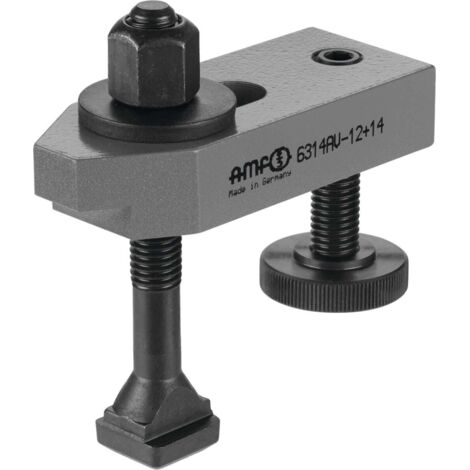

Il braccio di serraggio n. 6314AV è progettato per l'uso con cave a T da 20 mm. Realizzato in acciaio bonificato verniciato, offre una resistenza delle viti di classe 8.8. Questo prodotto è ideale per applicazioni che richiedono un serraggio preciso e regolabile.Specifiche tecniche
- Tipo di prodotto: Staffe di bloccaggio
- Modello: 6314AV
- Larghezza scanalatura: 20 mm
- Distanza e punta-scanalatura: 30 mm
- Lunghezza scanalatura: 60 mm
- Altezza gradino A1: 12 mm
- Profondità gradino A2: 15 mm
- Larghezza B: 60 mm
- Altezza H: 30 mm
- Lunghezza L: 160 mm
- Altezza di serraggio h: 16 – 77 mm
- Peso: 2800 g
- Vite per cave a T a norma DIN 787, n. art. 375300
- Dimensioni: B1 x L: 22 x 160 mm
- Spessore: 30 mm
- LS: 69 mm
Compatibilità e accessori
- Fornito con vite di regolazione e vite per cave a T a norma DIN 787 (n. art. 375300)
Installazione
- Per raggiungere l’altezza di serraggio minima, invertire la staffa di serraggio.
Utilizzo
- Utilizzato per il serraggio di componenti in applicazioni industriali e fai-da-te.
