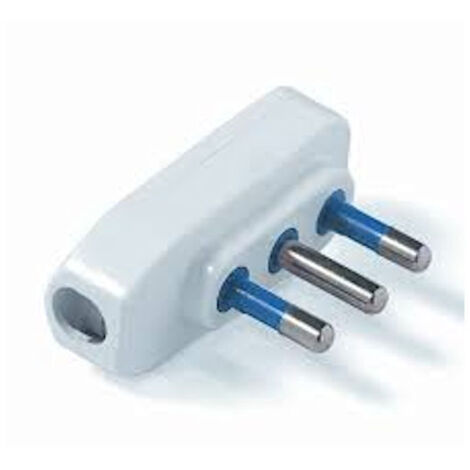

PLA-DER Spina Salvaspazio 16A

Spina Piatta

Le prese e spine mobili della serie 690 di Elettrocanali sono caratterizzate dalla rapidità di smontaggio, cablaggio, rimontaggio e dall’ ergonomia del progetto, unite ad accorgimenti tecnici d’ avanguardia.

La particolarità delle prese e spine mobili della serie 690 è il sistema di assemblaggio caratterizzato da semplicità, affidabilità e velocità di esecuzione.

Sui corpi delle prese e delle spine sono incisi due riferimenti di aperto e chiuso indicati con due frecce.
Queste vanno messe in corrispondenza con il riferimento apposto sull’impugnatura, per determinare la relativa posizione.

In questo modo la chiusura è facile e intuitiva, con una rotazione di soli 30°, la posizione di chiuso è segnalata dall’ apposito indicatore e dallo scatto del dispositivo di ritenuta.

Lo smontaggio della presa o della spina avviene sbloccando con un attrezzo l’ apposito fermo ben indicato sull’ impugnatura e ruotando la stessa di 30°.

Caratteristiche

• Tecnopolimero autoestinguente V0 (Norma UL94)
• Prese con alveoli protetti da contatti accidentali.
• Spine con spinotti in ottone nichelato protetti da isolamento
• Passacavo di protezione e fermacavo con viti.
• Tensione nominale: 250V~ 50Hz.
• Corrente nominale:10-16A
• Resistenza al calore anomalo: fino a 750°C.
• Norme di riferimento: CEI 23-50.
• Grado di protezione: IP20.
