Sintetizzatore di frequenza Eosnow, pin di controllo per lo sviluppo della sorgente del segnale RF, testa femmina SMA, per macchine industriali

Caratteristiche:

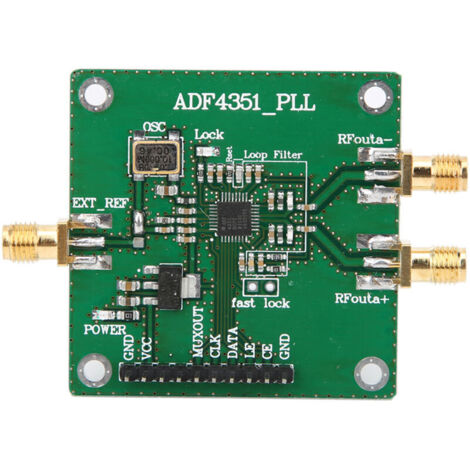

1. Questa scheda di sviluppo della sorgente del segnale ADF4351 ha un layout del circuito stampato ben progettato.
2. Può essere controllata tramite software ufficiale da un computer di alto livello.
3. Tutti i pin di controllo sono in uscita per un utilizzo pratico.
4. Oscillatore a cristallo attivo predefinito ±50ppm 25M.
5. Il bus di interfaccia periferica seriale a tre fili conduce al pin di controllo e al pin di blocco dello stato, abilitando tutte le funzioni, tra cui la scansione della frequenza spot e il salto di frequenza.

Specifiche:

Caratteristiche:
Questa scheda di sviluppo della sorgente del segnale ADF4351 ha un layout PCB ben progettato.
Può essere controllata tramite software ufficiale da un computer di alto livello.
Tutti i pin di controllo sono in uscita per un funzionamento comodo.
Oscillatore a cristallo attivo predefinito +-50 ppm 25M.
Il bus di interfaccia periferica seriale a tre fili conduce al pin di controllo e al pin di blocco dello stato, abilitando tutte le funzioni, tra cui la scansione della frequenza spot e il salto di frequenza.
Specifiche:
Intervallo di frequenza di uscita: 35 MHz - 4,4 GHz
Tensione di alimentazione: 4-9 V (5 VDC)
Segnale di uscita:
Onda sinusoidale da 2,2 GHz a 4,4 GHz (fondamentale)
35 MHz - Onda quadra da 2,2 GHz (divisione fondamentale)
Segnale di uscita: velocità di uscita, potenza del segnale: +5 dBm (programmabile)
Connettore RF: testa femmina SMA
Interfaccia di controllo: bus di interfaccia periferica seriale a tre fili
Riferimento clock: 10.000 MHz (predefinito), tramite l'interfaccia a un SMA esterno
Dimensioni: circa 4,8 x 4,9 cm / 1,89 x 1,93 pollici
Peso: 15 g
Connessione:
Il modulo può pinnare la connessione del modulo microcontrollore LCD1602 / LCD12864 (può essere collegato direttamente sul retro), comodo debug del software, due indicatori di blocco. I pin corrispondono a quanto segue:
1.GND ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ GND
2.VDD (5V) ‑‑‑ ‑‑‑‑‑‑‑‑‑‑‑‑‑ VCC
3.VO ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ NC (vuoto)
4.RS ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ NC (vuoto)
5.R / W ‑‑‑ ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ MUXOUT
6.FR ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ ‑‑‑‑‑ CLK
7.DB0 ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ DATA
8.DB1 ‑‑‑‑‑ ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ LE
9.DB2 ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ ‑ CE (ha una resistenza di pull-up da 10K)
10.DB3 ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ GND (non prendere)

Clock di riferimento:
Il segnale di clock di riferimento predefinito da 10.000 MHz è un clock attivo o un segnale di clock di riferimento esterno; è necessario modificare la connessione a tre vie con un saldatore. Saldare, collegare il segnale di riferimento esterno EXT_REF.
Uscita RF:
Per semplicità d'uso, l'uscita predefinita è a banda larga, con due segnali differenziali. Un canale può essere utilizzato per l'uscita e l'altro per il monitoraggio.
Contenuto della confezione:
1 x ADF4351 Sintetizzatore di frequenza sorgente segnale RF
Nota:
Si prega di notare che i nuovi e vecchi modelli di questo prodotto verranno inviati in modo casuale, pertanto si prega di assicurarsi che ciò sia accettabile prima di ordinare.
