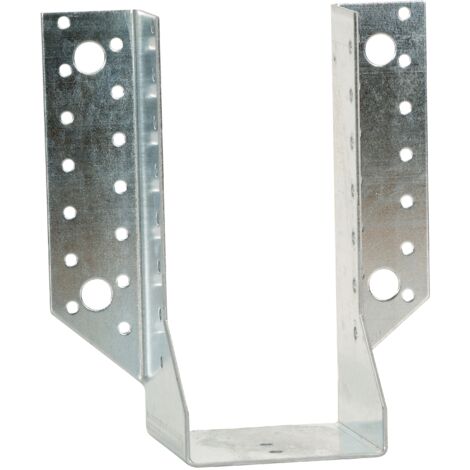

Piastra per carpenteria con ali esterne SIMPSON - L.380 x Lg.70 x H.155 mm - sp.2 mm - SAE380/70/2

Gli assemblaggi sono affidabili, senza lavorazioni su misura e contribuiscono a rendere l'opera più sicura. Materiale: - Acciaio zincato S250GD + Z275 secondo NF EN 10346 - Spessore: 2 mm. Vantaggi - Installazione rapida e semplice Supporto - Portante: legno massiccio, legno composito, lamellare incollato, calcestruzzo, acciaio - Portato: legno massiccio, legno lamellare incollato, legno composito Campi d'impiego - Travetti, travi secondarie - Travi piane e montanti di rivestimento - Battute per arcarecci - Rinforzo di giunzioni esistenti ... Installazione: Su legno: 1. Tracciare la posizione della trave portata sul supporto portante 2. Posizionare il staffa e prefissare le ali su ciascun lato 3. Regolare il staffa rispetto ai tracciati: il staffa deve essere leggermente più aperto in alto che in basso per facilitare l'installazione della trave portata 4. Fissare definitivamente su ciascuna ala 5. Inserire la trave portata nel staffa e fissarla con chiodatura parziale o totale. Su calcestruzzo: Metodo 1: Tracciare la posizione delle forature applicando il staffa sulla trave Metodo 2: Tracciare la posizione della trave sul supporto, posizionare il staffa e segnare i centri delle forature - Forare il supporto con una punta adatta - Posizionare il staffa e fissarlo al supporto con tasselli di ancoraggio - Inserire la trave portata nel staffa prima di fissarla. Riferimenti: SAE380 - Sviluppo [mm]: 380 - Larghezza [mm]: 24 - 156 mm - Profondità: 84 - Fissaggi sul portato CNA4.0x50 o CSA5.0x40: 12 - Fissaggi sul portante CNA4.0x50 o CSA5.0x40: 22 - Ancoraggi sul portante: 4Ø12 SAE380/70/2 Portato: - Larghezza [mm]: 70 - Altezza [mm]: min 170; max 232,5 Dimensioni: - Larghezza A: 70 mm - Altezza B: 155 mm - Lunghezza C: 84 mm - Spessore: 2 mm Fissaggi: Numero: - Portante: 22 - Portato: 12 - Tipo CNA4.0x35 Valori caratteristici legno/legno classe C24 [kN]: Disc.31; Asc.24; Lat.5.1; Trazione 10.8 Fissaggi: Sul portato: - Chiodi a nervature CNA Ø 4.0 x 50 mm. - Chiodi a nervature CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Sul portante: Supporto legno: - Chiodi a nervature CNA Ø 4.0 x 50 mm. - Chiodi a nervature CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Supporto acciaio: - Bulloni Ø 12 o Ø 10 mm a seconda dello sviluppo (il diametro del bullone non può essere inferiore di più di 2 mm rispetto a quello della foratura). Supporto calcestruzzo: - Tassello meccanico: perno WA M10-78/5 (per SAE200 e 250) e tipo WA M12-104/5 (per SAE300, 340, 380, 440 e 500). - Ancorante chimico: resina AT-HP con barra filettata LMAS M10-120/25 (per SAE200 e 250) e LMAS M12-150/35 (per SAE300, 340, 380, 440 e 500). Supporto muratura cava (verificare la ripresa dei carichi degli ancoraggi): - Resina AT-HP o POLY-GP + barra filettata LMAS M10-120/25 + rete SH M16-130 (per SAE200 e 250). - Resina AT-HP o POLY-GP + barra filettata LMAS M12-150/35 + rete SH M20-85 (per SAE300, 340, 380, 440 e 500).
