Descrizione generale

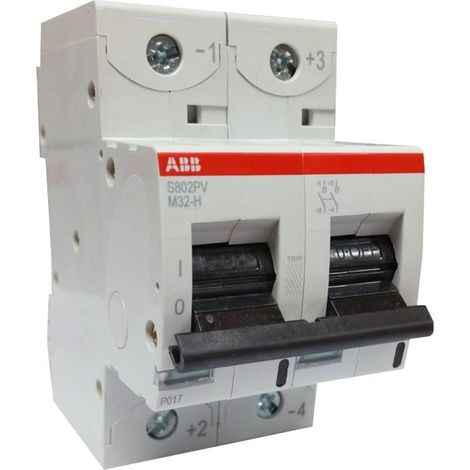

Sezionatore non automatico a 2 poli ABB S802PVM32H, progettato per impianti fotovoltaici, ideale per la protezione di stringhe in parallelo. Questo dispositivo offre elevate prestazioni e affidabilità, con una corrente nominale di 32 A e una tensione nominale di 1000 Vdc. È dotato di un potere di interruzione di 8 kV e una corrente nominale ammissibile di 1.5 kA.Specifiche tecniche
- Numero di poli: 2
- Tensione nominale: 1000 Vdc
- Potere di interruzione: 8 kV
- Corrente nominale ammissibile: 1.5 kA
- Perdita di potenza: 3.6 W
- Coppia di serraggio: 3.5 Nm
- Grado di protezione: IP20
- Temperatura ambiente: -25 / +60 °C (in funzione), -40 / +70 °C (in magazzino)
- Dimensioni: Larghezza: 54 mm, Altezza: 95 mm, Profondità: 82.5 mm
- Peso netto: 490 grammi
Compatibilità e accessori
- Montaggio su barra DIN: TH35-15 (35 x 15 mm) e TH35-7.5 (35 x 7.5 mm) secondo IEC 60715
- Capacità di connessione: Flessibile 1...50 mm², Stranded 1...70 mm²
- Tipo di morsetto: Screw Terminals
Installazione
Il sezionatore è progettato per essere installato su guida DIN, con un ingombro di 3 moduli DIN.
Utilizzo
Questo sezionatore è utilizzato principalmente per la protezione di circuiti in impianti fotovoltaici, consentendo di isolare le stringhe in parallelo in modo sicuro e affidabile.
Altre informazioni
- Dichiarazione RoHS: Secondo la Direttiva CE 2011/65/CE
- Resistenza agli urti secondo IEC 60068-2-27: 5 g - 30 ms
- Resistenza alle vibrazioni secondo IEC 60068-2-6: 2 - 13.2 Hz / 1mm, 13.2 - 100Hz / 0.7g con carico 100% x Ie
