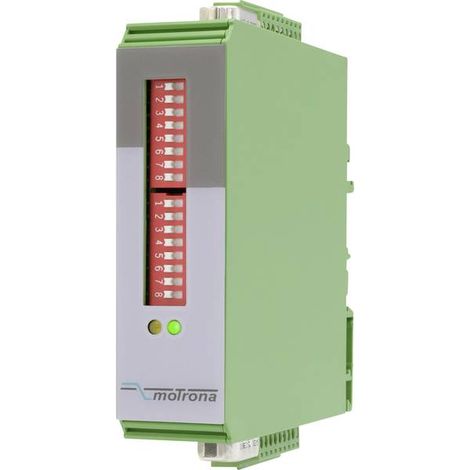

Motrona 8085.5010 Separatore di potenziale

Temperatura d'esercizio: da 0 a +45°C
Alloggiamento in plastica
Tipo di protezione IP20
Corrente di uscita: max. 30mA.
Frequenza di cut-off: 500 kHz (RS422, TTL), 300 kHz (HTL)
Ingresso encoder: a) Differenza (RS422) A, /A, /A, B, /B, Z, /Z, livello 3 - 30 V, b) Asimmetrico A, B, Z, HTL livello 10 - 30 V, c) Asimmetrico A, B, Z, TTL livello 5 V
Uscita encoder: push-pull A, /A, /A, B, /B, /B, Z, /Z, livello 3,5 - 28,5 V, 30 mA
Durata del segnale: circa 600 nsec.

Convertitore di livello per segnali di generatore di impulsi incrementali

Questo convertitore di livello universale accetta all'ingresso segnali encoder a traccia singola o doppia traccia, opzionalmente in formato RS422, con livello TTL o con livello HTL (10-30V). Se il segnale è correlato al senso di rotazione, il senso di rotazione può essere specificato da un offset di fase A/B-90° o da un segnale di direzione statico. I segnali di uscita A, /A, B, /B e Z, /Z sono disponibili indipendentemente dal segnale di livello e di direzione in ingresso. Il senso di rotazione è disponibile nel formato A/B-90° o come segnale statico. Gli ingressi e le uscite sono isolati elettricamente tramite accoppiatori induttivi e possono essere collegati opzionalmente tramite connettori Sub-D collegati in parallelo o morsettiere a vite.

Punti di forza e dettagli

Ingresso segnale TTL o HTL
Uscita segnale TTL o HTL
Separazione di potenziale

Caratteristiche

Custodia in plastica sottile e poco ingombrante per il montaggio su guida, collegamenti tramite morsetti a vite ad innesto
