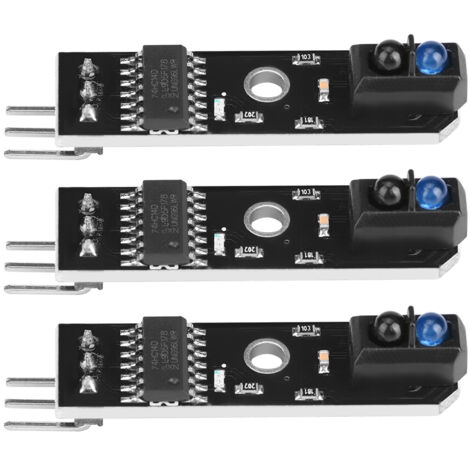

Sensore di riflessione a infrarossi, potente rilevatore di sicurezza per il rilevamento di linee in bianco e nero

Lineamenti:

1. Questo modulo fornisce soluzioni versatili per sistemi di rilevamento a infrarossi per dispositivi di macchinari di automazione.
2. Utilizza il sensore di riflessione a infrarossi TCRT5000 i cui diodi emettitori di infrarossi emettono costantemente raggi infrarossi.
3. Quando il raggio infrarosso emesso non viene riflesso o l'intensità non è sufficientemente elevata, il tubo ricevente a infrarossi è spento e il modulo emette un livello basso, mentre indica che il diodo è spento.
4. Quando l'oggetto si trova nel raggio di rilevamento, il raggio infrarosso verrà riflesso ad alta intensità, il modulo emette un livello alto e indica che il diodo è acceso.
5. Ampiamente utilizzato per il campionamento dei dati degli impulsi del contatore elettrico, il rilevamento della carta del fax, il rilevamento degli ostacoli, il rilevamento della linea in bianco e nero.

Specificazione:

Caratteristiche:
Questo modulo fornisce soluzioni versatili di sistemi di rilevamento a infrarossi per dispositivi di macchinari di automazione.
Utilizza il sensore di riflessione a infrarossi TCRT5000 i cui diodi emettitori di infrarossi emettono costantemente raggi infrarossi.
Quando il raggio infrarosso emesso non viene riflesso o l'intensità non è sufficientemente elevata, il tubo ricevente a infrarossi è spento e il modulo emette un livello basso, indicando che il diodo è spento.
Quando l'oggetto si trova nel raggio di rilevamento, il raggio infrarosso verrà riflesso ad alta intensità, il modulo emette un livello elevato e indica che il diodo è acceso.
Ampiamente usato per il campionamento dei dati degli impulsi del contatore elettrico, il rilevamento della carta del fax, il rilevamento degli ostacoli, il rilevamento della linea in bianco e nero.
Specifiche:
Gamma di riflessione di rilevamento: 1 mm~25 mm
Tensione di funzionamento: 5 V
Forma di uscita: segnale digitale (0 e 1)
Dimensioni PCB: 3,5*1 cm/1,4*0,4 pollici
Peso : 8 g / 0,3 once (circa)
Metodo di cablaggio:
VCC: positivo di alimentazione (5 V)
GDN: negativo di alimentazione
OUT: segnale on-off di livello alto/basso (segnale digitale 0 e 1)
Elenco dei pacchetti:
3 * Moduli sensore di tracciamento a infrarossi
