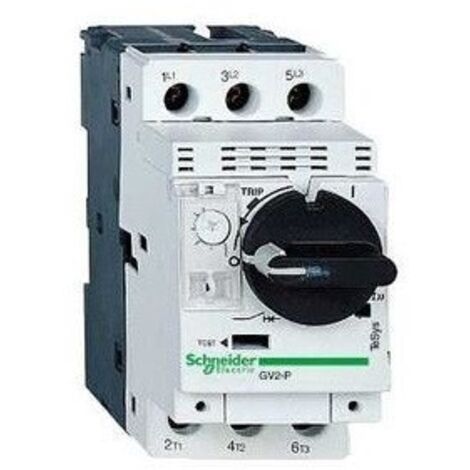

Int. autom. TeSys GV2 - magnterm - manovra rotativa - 17-23A viti serrafilo - GV2P21

Caratteristiche tecnicheNumero di poli : 3PTipo di rete : "CA"Categoria di utilizzazione : AC-3 conforme a IEC 60947-4-1Categoria A conforme a IEC 60947-2Frequenza di rete : "50/60 Hz" conforme a IEC 60947-4-1Tipologia fissaggio : Guida DIN simmetrica 35 mm: agganciatoPannello: avvitato (con viti 2 x M4)Posizione di funzionamento : Qualunque posizionepotenza motore in kW : 9 kW a 400/415 V "CA" "50/60 Hz"11 kW a 500 V "CA" "50/60 Hz"18,5 kW a 690 V "CA" "50/60 Hz"Potere di interruzione : 100 kA Icu conforme a IEC 60947-2 a 230/240 V "CA" "50/60 Hz"10 kA Icu conforme a IEC 60947-2 a 500 V "CA" "50/60 Hz"4 kA Icu conforme a IEC 60947-2 a 690 V "CA" "50/60 Hz"20 kA Icu conforme a IEC 60947-2 a 440 V "CA" "50/60 Hz"50 kA Icu conforme a IEC 60947-2 a 400/415 V "CA" "50/60 Hz"Potere di interruzione di servizio nominale [Ics] : 100 % conforme a IEC 60947-2 a 690 V "CA" "50/60 Hz"100 % conforme a IEC 60947-2 a 230/240 V "CA" "50/60 Hz"75 % conforme a IEC 60947-2 a 500 V "CA" "50/60 Hz"50 % conforme a IEC 60947-2 a 400/415 V "CA" "50/60 Hz"75 % conforme a IEC 60947-2 a 440 V "CA" "50/60 Hz"Tipo di controllo : Manovra rotativaCorrente nominale [In] : 23 ACalibro sganciatore : 17...23 ACorrente di sgancio magnetico : 327 ATensione nominale di impiego [Ue] : 690 V "CA" "50/60 Hz" conforme a IEC 60947-2Tensione nominale di isolamento [Ui] : 690 V "CA" "50/60 Hz" conforme a IEC 60947-2Corrente termica convenzionale in aria [Ith] : 23 A conforme a IEC 60947-4-1Tensione nominale di tenuta agli impulsi [Uimp] : 6 kV conforme a IEC 60947-2Dissipazione energia per polo : 2,5 WDurata meccanica : 100000 cicliDurata elettrica : 100000 cicli per AC-3 a 415 V a 415 VMassima velocità operativa : 25 cicli/hServizio nominale : Continuo conforme a IEC 60947-4-1Profondità : SenzaCoppia di serraggio : 1,7 Nm su morsetti di fissaggio a viteSensibilità mancanza di fase : Si conforme a IEC 60947-4-1altezza : 89 mmlarghezza : 45 mmprofondità : 97 mmColore : Grigio scuroCodice compatibilità : GV2PAttitudine al sezionamento : Si conforme a IEC 60947-1
