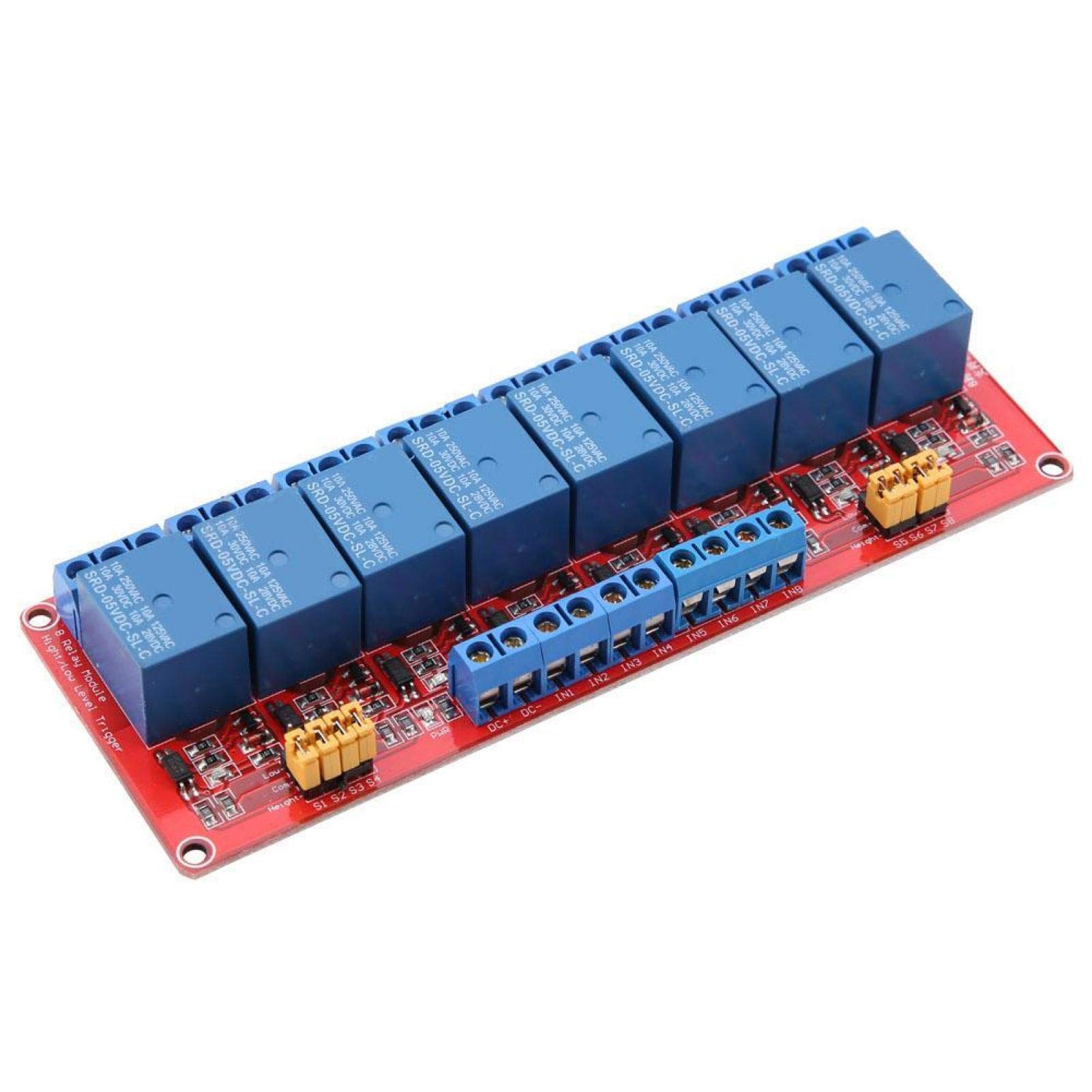

Scheda modulo relè, scheda modulo relè optoaccoppiatore 5V/12V/24V con trigger alto e basso, 8 canali (24V).

Design a tolleranza di guasto: questo modulo relè a 8 contatti presenta un design a tolleranza di guasto; anche se la linea di controllo è interrotta, il relè non si attiverà. Include un indicatore di alimentazione (verde) e un indicatore di stato del relè a 8 vie (rosso).

Interfaccia intuitiva: l'interfaccia intuitiva di questo modulo relè a 8 canali consente il collegamento diretto di tutte le interfacce tramite il cavo terminale, il che è molto comodo. Sono presenti quattro fori di montaggio. È dotato di un'interfaccia standard che può essere controllata direttamente da un microcontrollore (Arduino, Raspberry Pi, 8051, AVR, PIC, DSP, ARM, MSP430, logica TTL).

Prestazioni stabili: la scheda relè utilizza l'isolamento tramite optoaccoppiatore, fornendo una forte capacità di pilotaggio e prestazioni stabili. La corrente di attivazione è di 5 mA. Il modulo può essere impostato su un livello alto o basso tramite un trigger regolabile tramite jumper.

Il modulo utilizza un relè originale di alta qualità con interfacce normalmente aperte. Altre opzioni: La tensione di funzionamento della scheda relè da 12 V è 5 V, 12 V e 24 V. Ogni canale del modulo può essere attivato da un livello alto o basso tramite un jumper. Altre opzioni: La tensione di funzionamento della scheda relè da 12 V è 5 V, 12 V e 24 V. Ogni canale del modulo può essere attivato da un livello alto o basso tramite un jumper.

Scheda relè optoaccoppiatore Arduino 12 V 16 relè Scheda relè 24 V 12 V 8 contatti Modulo relè 12 V 5 V Modulo relè pi 8 Modulo relè 9 V 24 V 8 canali Modulo relè 12 V Modulo relè 5 V per Arduino Modulo relè a semiconduttore

Caratteristiche:
Adotta isolamento optoaccoppiatore separato, forte capacità di pilotaggio, prestazioni stabili. Ogni canale del modulo può essere attivato da un livello alto o basso tramite un jumper. Design tollerante ai guasti; anche se la linea di controllo è interrotta, il relè non si muove.

Specifiche:
Peso: 118 g / 4,2 oz
Carico interfaccia comune: CA 250 V / 10 A, CC 30 V / 10 A
Dimensioni modulo (L * P * A): 141,5 * 50 * 18,5 mm / 5,6 * 2 * 0,7 pollici
Foro bullone: 3,1 mm; 136 * 44,5 mm (spaziatura)
Tensione: 5 V, 12 V, 24 V (opzionale)

Interfaccia del modulo:
1. CC+: Collegare al terminale positivo dell'alimentatore (5 V, 9 V).
2. CC-: Collegare al terminale negativo.
3. In1-in8: A seconda dell'impostazione di ciascun circuito, il relè corrispondente può essere controllato con un livello alto o basso per l'attivazione.

Terminale di uscita del relè: Sono presenti 24 interfacce cablate; tutte le interfacce possono essere collegate direttamente alla linea principale, il che è comodo per gli utenti.
1. NO1 - NO8: Il relè apre normalmente l'interfaccia ed è sospeso prima dell'attivazione, quindi è collegato brevemente a COM dopo l'attivazione.
2. COM1 - COM8: Interfaccia relè comune;
3. NC1 - NC8: Interfaccia relè normalmente chiusa. Il relè è brevemente collegato a COM prima di essere attivato e si spegne una volta attivato.

Terminale di selezione del trigger alto e basso:
1. S1-S8 è la selezione del trigger alto-basso per i canali relè 1-8 in successione;
2. COM e collegamento corto-corto, il relè corrispondente per il trigger di livello basso, COM e collegamento alto-corto per il trigger di livello alto.

Contenuto della confezione:
1 x Modulo relè
