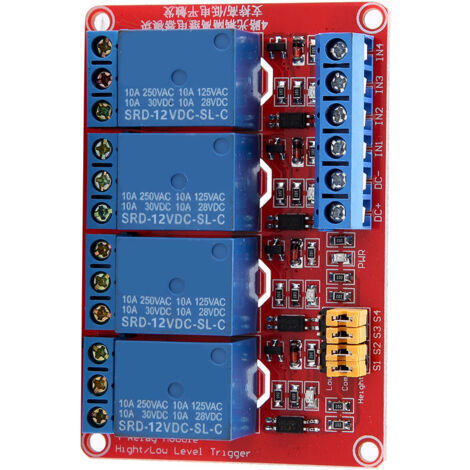

Scheda modulo relè optoaccoppiatore a 4 canali, attivazione alta e bassa, 5V/12V/24V (12V)

Caratteristiche:

1. Adotta l'isolamento del fotoaccoppiatore del pannello patch, elevata capacità di pilotaggio e prestazioni stabili. La corrente di attivazione è di 5 mA.
2. La tensione di funzionamento del modulo è selezionabile a 5 V, 12 V o 24 V.
3. Ogni canale del modulo può essere attivato da un livello alto o basso tramite un ponticello.
4. Design a tolleranza di guasto; anche se la linea di controllo si interrompe, il relè non funzionerà.
5. Indicatore di alimentazione (verde), indicatore di stato del relè a 4 vie (rosso).

Specifiche:

Caratteristiche:
Adotta l'isolamento del fotoaccoppiatore del pannello patch, elevata capacità di pilotaggio e prestazioni stabili. La corrente di innesco è di 5 mA.
La tensione di funzionamento del modulo è selezionabile a 5 V, 12 V o 24 V.
Ogni percorso del modulo può essere attivato da un livello alto o basso tramite un ponticello.
Design a tolleranza di guasto: anche se la linea di controllo si interrompe, il relè non si attiverà.
Indicatore di alimentazione (verde), indicatore di stato del relè a 4 vie (rosso).
Design dell'interfaccia intuitivo; tutte le interfacce possono essere collegate direttamente tramite il cavo terminale, molto pratico.
Sono previsti quattro fori per bulloni di montaggio.
Specifiche:
Peso: 60 g / 2,1 oz
Carico interfaccia comune: CA 250 V / 10 A, CC 30 V / 10 A
Dimensioni del modulo (L*P*A): 73*50*18,5 mm / 2,9*2*0,7 pollici
Foro per bullone: 3,1 mm; 67*44,5 mm (spaziatura)
Tensione: 5V, 12V, 24V (opzionale)
Interfaccia del modulo:
1. DC+: Collegare al terminale positivo dell'alimentatore (per il relè è necessaria una tensione; sono selezionabili 5V, 12V e 24V)
2. DC-: Collegare al terminale negativo dell'alimentatore.
3. IN1-IN4: A seconda dell'impostazione di ciascun circuito, il relè corrispondente può essere controllato con un livello alto o basso per l'attivazione.
Terminale di uscita del relè: Con 12 linee di interfaccia, tutte le interfacce possono essere collegate direttamente al cavo, rendendo più semplice l'utilizzo.
1. NO1-NO4: Interfaccia normalmente aperta del relè, il relè è sospeso prima dell'attivazione e si collega a COM dopo l'attivazione.
2. Interfaccia relè comune COM1-COM4.
3. NC1-NC4: Interfaccia relè normalmente chiusa. Il relè è in cortocircuito con COM prima di essere attivato e sospeso dopo l'attivazione.
Terminale di selezione del trigger di livello alto e basso:
1. S1-S4 è la selezione del trigger di livello alto-basso per i relè da 1 a 4 canali in successione;
2. Collegare COM e il cortocircuito basso al relè corrispondente per il trigger di livello basso, collegare COM e il cortocircuito alto per il trigger di livello alto.
Contenuto della confezione:
1 x Modulo relè
