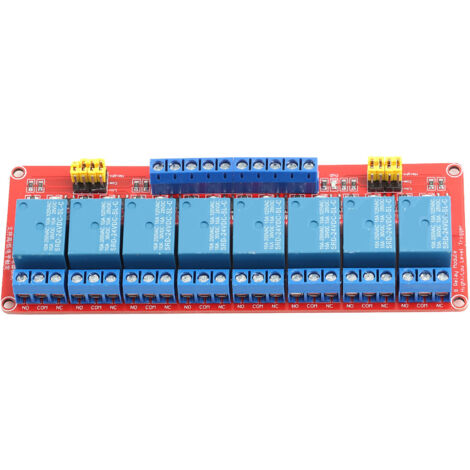

Scheda modulo relè accoppiatore ottico a 8 canali Trigger alto e basso 24 V

Lineamenti:

1. Adotta l'isolamento del fotoaccoppiatore patch, una forte capacità di guida, prestazioni stabili. La corrente di trigger è di 5 mA.
2. La tensione operativa del modulo è 5 V, 12 V, 24 V a scelta.
3. Ogni percorso del modulo può essere attivato dal livello alto o dal livello basso tramite un'impostazione del ponticello.
4. Design tollerante ai guasti, anche se la linea di controllo si interrompe, il relè non si muoverà.
5. Indicatore luminoso di alimentazione (verde), indicatore luminoso di stato del relè a 8 vie (rosso).

Specificazione:

Caratteristiche:
Adotta l'isolamento del fotoaccoppiatore patch, forte capacità di guida, prestazioni stabili. La corrente di attivazione è 5 mA.
La tensione operativa del modulo è 5 V, 12 V, 24 V a scelta.
Ogni percorso del modulo può essere attivato dal livello alto o basso tramite l'impostazione del ponticello.
Design con tolleranza ai guasti, anche se la linea di controllo si rompe, il relè non si muoverà.
Spia di alimentazione (verde), spia di stato del relè a 8 vie (rossa).
Design dell'interfaccia umanizzato, tutte le interfacce possono essere collegate direttamente tramite il cavo del terminale.
Sono forniti quattro fori per i bulloni di fissaggio.
Specifiche:
Peso: 118 g/4,2 once
Carico interfaccia comune: CA 250 V/10 A, CC 30 V/10 A
Dimensioni del modulo (L x L x H): 141,5 x 50 x 18,5 mm/5,6 x 2 x 0,7 pollici
Foro del bullone: ​​3,1 mm; 136 x 44,5 mm (spaziatura)
Tensione: 5 V, 12 V, 24 V (opzionale)
Interfaccia del modulo:
1. DC+: collegare al polo positivo dell'alimentatore
2. DC-: collegare al polo negativo dell'alimentazione
3. In1-in8: in base all'impostazione di ciascun circuito, il relè corrispondente può essere controllato con livello alto o basso per aspirare
Terminale di uscita relè: sono presenti interfacce a 24 fili, tutte le interfacce possono essere collegate direttamente al cavo, comodo per utenti da utilizzare
1. NO1--NO8: il relè normalmente apre l'interfaccia e il relè viene sospeso prima di essere risucchiato, quindi viene collegato a COM subito dopo essere stato risucchiato;
2. COM1--COM8: interfaccia comune relè;
3. NC1--NC8: interfaccia relè normalmente chiusa. Il relè è collegato brevemente a COM prima di essere risucchiato e sospeso dopo essere stato risucchiato.
Terminale di selezione trigger di livello alto e basso:
1. S1-S8 è la selezione di trigger di livello alto-basso dei canali relè 1-8 in successione;
2. Connessione com e corto basso, il relè corrispondente per il trigger di basso livello, connessione com e corto alto per il trigger di alto livello.
Elenco dei pacchetti:
1 x modulo relè
