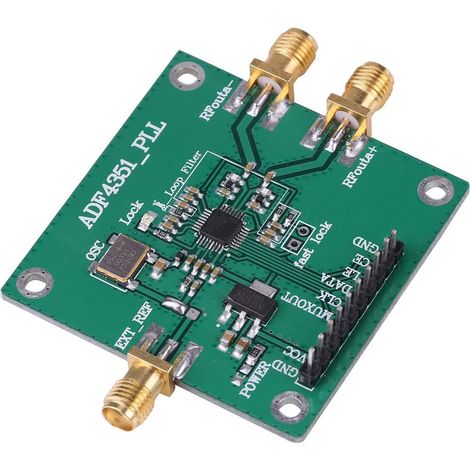

Scheda di sviluppo, sintetizzatore di frequenza, sorgente di segnale RF 35M-4,4GHz, sintetizzatore di frequenza a loop di bloccaggio di fase, scheda di sviluppo ADF4351
15 € di sconto a partire da 200 €
con il codice
con il codice
Prodotto simile consegnato con
'/%3E%3C/svg%3E)
Eosnow Regolatore di tensione CA, regolatore CA 10-220 V, riscaldatore elettrico argento in acciaio inossidabile per acqua del forno
13,99 €
59
Venduto da Vistreck
Questi articoli potrebbero interessarti !
![[MAI UTILIZZATO] Inverter a onda sinusoidale pura da 12 V 220 V 4000 W con trasformatore dotato di spina UE, porta USB, porta di tipo C e display LCD.-INHHUB](https://cdn.manomano.com/pim-media/images/medium/053fde9f9a6c80332079669d676c234e1a69cc34.jpg)
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
Specifiche:
Gamma di frequenza di uscita: 35 MHz - 4,4 GHz
Tensione di alimentazione: 4-9 V (5 V CC)
Segnale di uscita:
Onda sinusoidale 2,2 GHz - 4,4 GHz (fondamentale)
Onda quadra 35 MHz - 2,2 GHz (divisione fondamentale)
Segnale di uscita: Velocità di uscita, intensità del segnale: + 5 dBm (programmabile)
Connettore RF: SMA femmina
Interfaccia di controllo: Bus di interfaccia periferica seriale a tre fili
Clock di riferimento: 10.000 MHz (standard), tramite l'interfaccia a un SMA esterno
Dimensioni: circa 4,8 x 4,9 cm / 1,89 x 1,93 pollici
Peso: 15 g
Collegamento:
Il modulo può essere collegato al modulo microcontrollore LCD1602 / LCD12864 (può essere collegato direttamente al contrario), comodo debug del software, entrambi gli indicatori di blocco (Lock). Il pin corrisponde a quanto segue:
1. GND ------------------------- GND
2. VDD (5V) ------------------- VCC
3. VO -------------------------- NC (vuoto)
4. RS -------------------------- NC (vuoto)
5. R / W ------------------------- MUXOUT
6. EN -------------------------- CLK
7. DB0 ------------------------- DATA
8. DB1 ------------------------- LE
9. DB2 ------------------------- CE (ha pullup 10K)
10. DB3 ------------------------- GND (non prendere)
Clock di riferimento:
Il segnale di clock di riferimento predefinito da 10.000 MHz è un clock attivo o un segnale di clock di riferimento esterno, è necessario modificare la connessione a tre vie con un saldatore, collegare il segnale di riferimento esterno EXT_REF.
Uscita RF:
Per facilità d'uso, il segnale di clock di riferimento predefinito è un'uscita a banda larga, l'uscita di due segnali differenziali, un modo può essere utilizzato per l'uscita, l'altro per monitorare l'uscita.
Pacchetto incluso:
1 x sintetizzatore di frequenza della sorgente del segnale RF ADF4351
Gamma di frequenza di uscita: 35 MHz - 4,4 GHz
Tensione di alimentazione: 4-9 V (5 V CC)
Segnale di uscita:
Onda sinusoidale 2,2 GHz - 4,4 GHz (fondamentale)
Onda quadra 35 MHz - 2,2 GHz (divisione fondamentale)
Segnale di uscita: Velocità di uscita, intensità del segnale: + 5 dBm (programmabile)
Connettore RF: SMA femmina
Interfaccia di controllo: Bus di interfaccia periferica seriale a tre fili
Clock di riferimento: 10.000 MHz (standard), tramite l'interfaccia a un SMA esterno
Dimensioni: circa 4,8 x 4,9 cm / 1,89 x 1,93 pollici
Peso: 15 g
Collegamento:
Il modulo può essere collegato al modulo microcontrollore LCD1602 / LCD12864 (può essere collegato direttamente al contrario), comodo debug del software, entrambi gli indicatori di blocco (Lock). Il pin corrisponde a quanto segue:
1. GND ------------------------- GND
2. VDD (5V) ------------------- VCC
3. VO -------------------------- NC (vuoto)
4. RS -------------------------- NC (vuoto)
5. R / W ------------------------- MUXOUT
6. EN -------------------------- CLK
7. DB0 ------------------------- DATA
8. DB1 ------------------------- LE
9. DB2 ------------------------- CE (ha pullup 10K)
10. DB3 ------------------------- GND (non prendere)
Clock di riferimento:
Il segnale di clock di riferimento predefinito da 10.000 MHz è un clock attivo o un segnale di clock di riferimento esterno, è necessario modificare la connessione a tre vie con un saldatore, collegare il segnale di riferimento esterno EXT_REF.
Uscita RF:
Per facilità d'uso, il segnale di clock di riferimento predefinito è un'uscita a banda larga, l'uscita di due segnali differenziali, un modo può essere utilizzato per l'uscita, l'altro per monitorare l'uscita.
Pacchetto incluso:
1 x sintetizzatore di frequenza della sorgente del segnale RF ADF4351
1. NOTA: Può essere controllato dal software ufficiale del computer superiore.
2. LAYOUT DEL CIRCUITO STAMPATO BEN PROGETTATO: questa scheda di sviluppo della sorgente del segnale ADF4351 ha un layout del circuito stampato ben progettato.
3. FUNZIONAMENTO CONVENIENTE: tutti i pin di controllo sono esposti per un funzionamento comodo.
4. NOTA: Oscillatore a cristallo attivo standard da +-50 ppm a 25 M.
5. FUNZIONE: Il bus di interfaccia periferica seriale a tre fili conduce ai pin di controllo e di stato, abilitando tutte le funzioni, tra cui la scansione della frequenza spot e il salto di frequenza.
Caratteristiche
- MarcheVISTRECK
- Lunghezza4.8 cm
- Larghezza4.9 cm
- Tipo di amplificatoreAmplificatore Stereo (Hi-Fi)
- Referenza ManoManoME98913701
