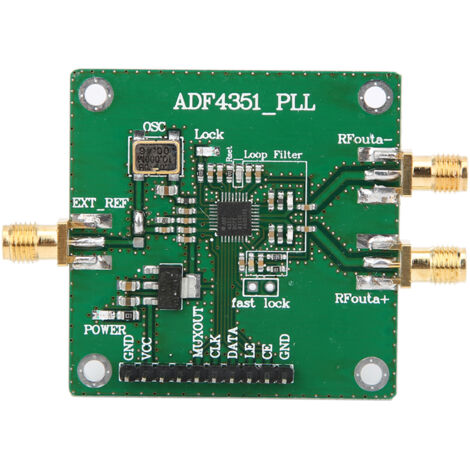

Scheda di sviluppo ADF4351 per sintetizzatore di frequenza a loop ad aggancio di fase (PLL) con sorgente di segnale RF da 35 MHz a 4,4 GHz

Caratteristiche: Questa scheda di sviluppo della sorgente di segnale ADF4351 ha un circuito stampato ben progettato. Può essere controllata dal software per computer ufficiale. Tutti i pin di controllo sono accessibili per un facile utilizzo. Oscillatore a cristallo attivo da 25 MHz predefinito: ±50 ppm. Bus SPI (a 3 fili) collegato ai pin di controllo e di blocco dello stato, abilitando tutte le funzioni, inclusi sweep di frequenza e salto di frequenza. Specifiche: Intervallo di frequenza di uscita: 35 MHz - 4,4 GHz; Tensione di alimentazione: 4-9 V (5 V CC); Segnale di uscita: onda sinusoidale da 2,2 GHz a 4,4 GHz (fondamentale); onda quadra da 35 MHz a 2,2 GHz (divisione fondamentale); Potenza del segnale di uscita: ±5 dBm (programmabile); Connettore RF: SMA femmina; Interfaccia di controllo: bus SPI (a 3 fili); Clock di riferimento: 10 MHz (predefinito), tramite l'interfaccia a un connettore SMA esterno; Dimensioni: circa. Italiano: 4,8 x 4,9 cm / 1,89 x 1,93 pollici; Peso: 15 g; Connessione: questo modulo consente la connessione di un microcontrollore LCD1602 / LCD12864 (possibile connessione inversa diretta), facilitando il debug del software e dotato di un indicatore di blocco. Mappatura dei pin: 1. GND (GND) 2. VDD (5 V) (VCC) 3. VO (NC - aperto) 4. RS (NC - aperto) 5. R/W (MUXOUT) 6. EN (CLK) 7. DB0 (DATA) 8. DB1 (LE) 9. DB2 (LE) CE (con resistenza di pull-up da 10 kΩ) 10. DB3 GND (non collegare) Clock di riferimento: 10 MHz. Il segnale di clock di riferimento predefinito è un clock attivo o un segnale di clock di riferimento esterno. Sarà necessario modificare la connessione a tre pin utilizzando un saldatore e collegare il segnale di riferimento esterno EXT_REF. Uscita RF: per semplicità, l'uscita predefinita è un'uscita a banda larga. L'uscita è composta da due segnali differenziali: uno può essere utilizzato per l'uscita, l'altro per il monitoraggio. Contenuto della confezione: 1 x ADF4351 Sintetizzatore di frequenza sorgente di segnale RF. Nota: si prega di notare che i modelli nuovi e vecchi di questo prodotto verranno spediti in modo casuale. Assicurarsi che ciò sia accettabile prima di ordinare. 1. Questa scheda di sviluppo della sorgente di segnale ADF4351 ha un circuito stampato ben progettato. 2. Può essere controllata dal software ufficiale fornito con il computer. 3. Tutti i pin di controllo sono accessibili per un facile utilizzo. 4. Oscillatore a cristallo attivo ±50 ppm 25 MHz di default. 5. Bus di interfaccia periferica seriale a tre fili che collega i pin di controllo e di blocco dello stato, abilitando tutte le funzioni, inclusi la scansione di frequenza e il salto di frequenza.
