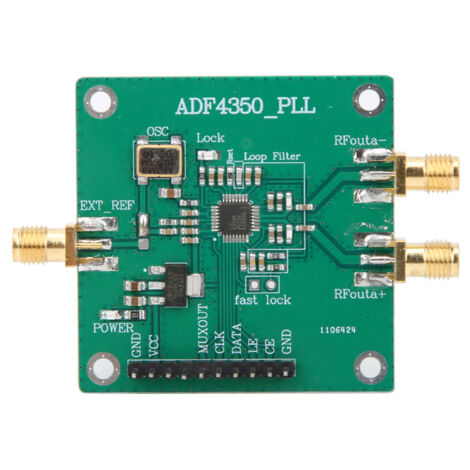

Scheda di sviluppo ADF4350 per sintetizzatore di frequenza a loop ad aggancio di fase (PLL) e sorgente di segnale RF da 137 MHz × 4,4 GHz

Caratteristiche: Questa scheda di sviluppo della sorgente di segnale ADF4350 ha un circuito stampato ottimizzato. È controllabile tramite il software ufficiale. Tutti i pin di controllo sono accessibili per un funzionamento semplificato. La sua costruzione robusta garantisce una lunga durata. Un bus di interfaccia periferica seriale a tre fili consente il collegamento dei pin di controllo e di blocco dello stato, abilitando tutte le funzioni, inclusi lo sweep di frequenza e il salto di frequenza. Specifiche: Intervallo di frequenza di uscita: 137 MHz - 4,4 GHz; Tensione di alimentazione: 4-9 V (5 V CC); Segnale di uscita: onda sinusoidale 2,2 GHz - 4,4 GHz (fondamentale); onda quadra 137 MHz - 2,2 GHz (divisione fondamentale); Segnale di uscita: uscita a banda larga, potenza del segnale: +5 dBm (programmabile); Connettore RF: SMA femmina; Interfaccia di controllo: bus SPI (Serial Peripheral Interface) a tre fili; Clock di riferimento: 10 MHz (predefinito), tramite l'interfaccia a un connettore SMA esterno; Peso: 16 g; Italiano: Connessione: Il modulo può essere collegato a un microcontrollore LCD1602/LCD12864 (plug-in diretto possibile al contrario), debug software semplificato, indicatore di latch. Mappatura dei pin: GND ------------------------- GND VDD (5 V) ------------------- VCC VO -------------------------- NC (aperto) RS -------------------------- NC (aperto) R/W ------------------------- MUXOUT EN -------------------------- CLK DB0 ------------------------- DATA DB1 ------------------------- LE DB2 ------------------------- CE (con resistenza di pull-up da 10 kΩ) DB3 ------------------------- GND (non collegare) Clock di riferimento: 10 MHz. Il segnale di clock di riferimento predefinito è un clock attivo o un segnale di clock di riferimento esterno. È necessario modificare la connessione a tre vie utilizzando un saldatore e collegare EXT_REF al segnale di riferimento esterno. Uscita RF: Per semplicità, l'uscita predefinita è un'uscita a banda larga con due segnali differenziali. Un segnale può essere utilizzato per l'uscita, l'altro per il monitoraggio. Contenuto della confezione: 1 x sintetizzatore di frequenza per sorgente di segnale RF. Nota: si prega di notare che il modello nuovo o vecchio di questo prodotto verrà inviato in modo casuale. Assicurarsi che sia accettabile prima di ordinare.
1. Questa scheda di sviluppo per sorgente di segnale ADF4350 ha un circuito stampato ben progettato. 2. È controllabile tramite il software ufficiale fornito con il computer. 3. Tutti i pin di controllo sono accessibili per un facile utilizzo. 4. La sua struttura robusta garantisce una lunga durata. 5. Un bus di interfaccia periferica seriale a tre fili consente il collegamento dei pin di controllo e di blocco dello stato, abilitando tutte le funzioni, inclusi lo sweep di frequenza e il salto di frequenza.
