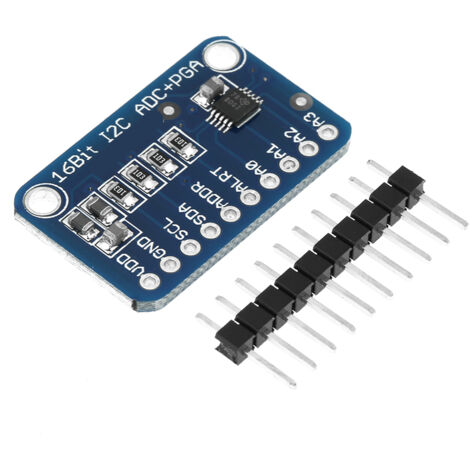

Scheda di sviluppo ADC I2C a 16 bit (1 pezzo)

Caratteristiche: Ideale per microcontrollori privi di convertitore analogico-digitale o che richiedono un ADC ad alta precisione, questo componente offre una precisione di 16 bit a 860 campioni/secondo tramite I²C. Può essere configurato con quattro ingressi single-ended o due differenziali. Inoltre, integra un amplificatore di guadagno programmabile, fino a x16, per amplificare segnali single-ended/differenziali di bassa ampiezza. Questo ADC è particolarmente apprezzato per la sua compatibilità con un alimentatore/logica da 2V a 5V, la sua capacità di misurare un'ampia gamma di segnali e la sua facilità d'uso. È un eccellente convertitore a 16 bit multiuso. Le sue dimensioni ridotte sono garantite da una scheda di espansione con nuclei in ferrite per un isolamento ottimale dei pin AVDD e AGND. L'interfaccia è tramite I²C. L'indirizzo può essere configurato con quattro opzioni (vedere la Tabella 5 nella scheda tecnica), consentendo di collegare fino a quattro unità a un bus I²C a 2 fili per 16 ingressi asimmetrici (quattro asimmetrici o due differenziali). Le caratteristiche includono un comparatore programmabile; un riferimento di tensione interno a bassa deriva; un oscillatore interno; e un PGA interno. Questa scheda/chip utilizza indirizzi I²C a 7 bit da 0x48 a 0x4B, selezionabili tramite jumper. Specifiche: Ampio intervallo di alimentazione: da 2,0 V a 5,5 V; Basso consumo di corrente: Modalità continua: solo 150 µA; Modalità a punto singolo: Spegnimento automatico; Frequenza di campionamento programmabile: da 8 campioni/s a 860 campioni/s; Interfaccia I²C: indirizzi selezionabili tramite pin; Dimensioni: 2,8 × 1,8 cm / 1,1 × 0,7 pollici; Peso: 5 g (circa). Contenuto della confezione: 1 modulo, 1 connettore pin.
1. Per i microcontrollori senza convertitore analogico-digitale (ADC) o quando è richiesto un ADC ad alta precisione, questo convertitore offre una precisione di 16 bit a 860 campioni/secondo tramite I²C. 2. Il chip può essere configurato con 4 canali di ingresso single-ended o 2 canali di ingresso differenziali. 3. Come bonus, integra un amplificatore di guadagno programmabile, fino a x16, per amplificare segnali single-ended/differenziali di bassa ampiezza. 4. Questo ADC è particolarmente apprezzato per la sua compatibilità con un alimentatore/logica da 2 V a 5 V, la sua capacità di misurare un'ampia gamma di segnali e la sua facilità d'uso. È un eccellente convertitore a 16 bit multiuso. 5. Il piccolo chip è fornito su una scheda di espansione con nuclei di ferrite per un funzionamento silenzioso dei pin AVDD e AGND. L'interfaccia è tramite I²C. L'indirizzo può essere configurato secondo quattro opzioni (vedere la Tabella 5 nella scheda tecnica), consentendo di collegare fino a 4 moduli.
