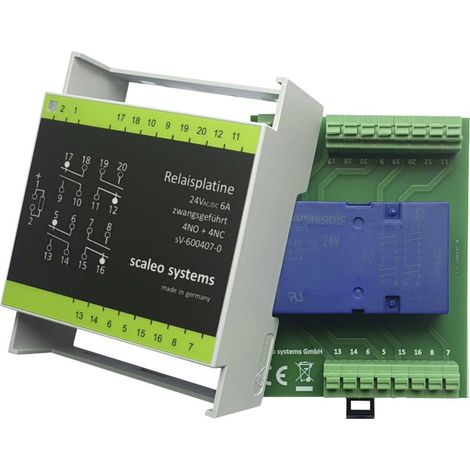

scaleo systems Relè di sicurezza con diodo di protezione contro l'inversione di polarità, con LED, con custodia 1 pz. T
con il codice
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Caratteristiche relè | con diodo di protezione contro l'inversione di polarità, con LED, con custodia | |||||||||||||||||||||||||
| Collegamento (Componenti) | Morsetto a molla PE 6,3 x 0,8 | |||||||||||||||||||||||||
| Corrente di commut. max. | 6 A | |||||||||||||||||||||||||
| Dimensione del prodotto, larghezza | 90 mm | |||||||||||||||||||||||||
| Dimensione del prodotto, lunghezza | 70 mm | |||||||||||||||||||||||||
| Dimensioni prodotto Altezza | 32 mm | |||||||||||||||||||||||||
| Max. Voltaggio operativo | 24 V/DC | |||||||||||||||||||||||||
| Min. voltaggio operativo | 18 V/DC | |||||||||||||||||||||||||
| Peso | 130 g | |||||||||||||||||||||||||
| Potenza di commutazione (max) | 150 W | |||||||||||||||||||||||||
| Temperatura (max.) | 50 °C | |||||||||||||||||||||||||
| Temperatura (min.) | 0 °C | |||||||||||||||||||||||||
| Tens.comm.max | 250 V/AC | |||||||||||||||||||||||||
| Tipo contatto | 4 scambi | |||||||||||||||||||||||||
| Ulteriori dati tecnici | Bobina relè Tipo di tensione | Tensione continua e alternata Tensione della bobina | 18 - 28 VAC/DC, 24 Vnn Potenza di registrazione 0,5 W Protezione da inversione di polarità | Raddrizzatore LED di stato | Verde, in caso di aggiornamento Contatti di commutazione Max. Tensione di commutazione | 250 VAC Max. Potenza di commutazione (ohmica) | 150 W, 1500 VA Corrente continua max. | 6 A Corrente di attivazione massima | 20 A Max. Corrente di spegnimento | 6 A. Carico minimo consigliato | 10 V, 10 mA Tempo di rimbalzo tipico | 4 ms. Resistenza alla tensione | Contatto/bobina (AC) 2 kVeff Durata | 100 cicli di commutazione, meccanici a max. Carico (ohmico) Materiale di contatto | AgSn02 Morsetti Sezione minima | 28 AWG, 0,09 mm² Sezione maggiore | 16 AWG, 1,5 mm² Lunghezza di spellatura | 6 mm Alloggiamento Grado di inquinamento | 2 Tipo di protezione IP | 20 Tipo di montaggio | Guida DIN, DIN35 Ambiente Temperatura d'immagazzinamento | da -40 °C a +80 °C. Temperatura d'esercizio | da 0 °C a +50 °C Norme applicabili Mecc. Elettr. Relè elementare EN 61810-1 Coordinate di isolamento | EN 60664-1 EMC | EN 61000, + inferiore Limiti Direttiva bassa tensione | EN 60335-1 |
Bobina relè
Tipo di tensione: Tensione continua e alternata
Tensione della bobina: 18 - 28 VAC/DC, 24 Vnn
Potenza di registrazione 0,5 W
Protezione da inversione di polarità: Raddrizzatore
LED di stato: Verde, in caso di aggiornamento
Contatti di commutazione
Max. Tensione di commutazione: 250 VAC
Max. Potenza di commutazione (ohmica): 150 W, 1500 VA
Corrente continua max.: 6 A
Corrente di attivazione massima: 20 A
Max. Corrente di spegnimento: 6 A.
Carico minimo consigliato: 10 V, 10 mA
Tempo di rimbalzo tipico: 4 ms.
Resistenza alla tensione: Contatto/bobina (AC) 2 kVeff
Durata: 100 cicli di commutazione, meccanici a max. Carico (ohmico)
Materiale di contatto: AgSn02
Morsetti
Sezione minima: 28 AWG, 0,09 mm²
Sezione maggiore: 16 AWG, 1,5 mm²
Lunghezza di spellatura: 6 mm
Alloggiamento
Grado di inquinamento: 2
Tipo di protezione IP: 20
Tipo di montaggio: Guida DIN, DIN35
Ambiente
Temperatura d'immagazzinamento: da -40 °C a +80 °C.
Temperatura d'esercizio: da 0 °C a +50 °C
Norme applicabili
Mecc. Elettr. Relè elementare EN 61810-1
Coordinate di isolamento: EN 60664-1
EMC: EN 61000, + inferiore Limiti
Direttiva bassa tensione: EN 60335-1
Scheda relè di sicurezza 24V/DC, 2 contatti di commutazione privi di potenziale
4 contatti di commutazione privi di potenziale commutati in modo sincrono Testo tradotto automaticamente
Punti di forza e dettagli
Indicatore LED di stato, protezione da inversione di polarità, relè di sicurezza
Caratteristiche
Scheda relè in alloggiamento per guide DIN con morsetti a molla
Requisiti di sistema
24 V CA/cc (-15% … + 10%)
Note
Intervallo di temperatura: Da 0 a 50°C (temperatura di conservazione: Da -40 a + 70°C) Illustration similar.
Caratteristiche
- MarchePCE
- Lunghezza7 cm
- Larghezza90 mm
- Altezza32 mm
- Peso130 g
