Saldatrice a punti digitale Telwin 5500 230V per carrozzeria

Dispositivo di saldatura a resistenza per uso industriale e professionale

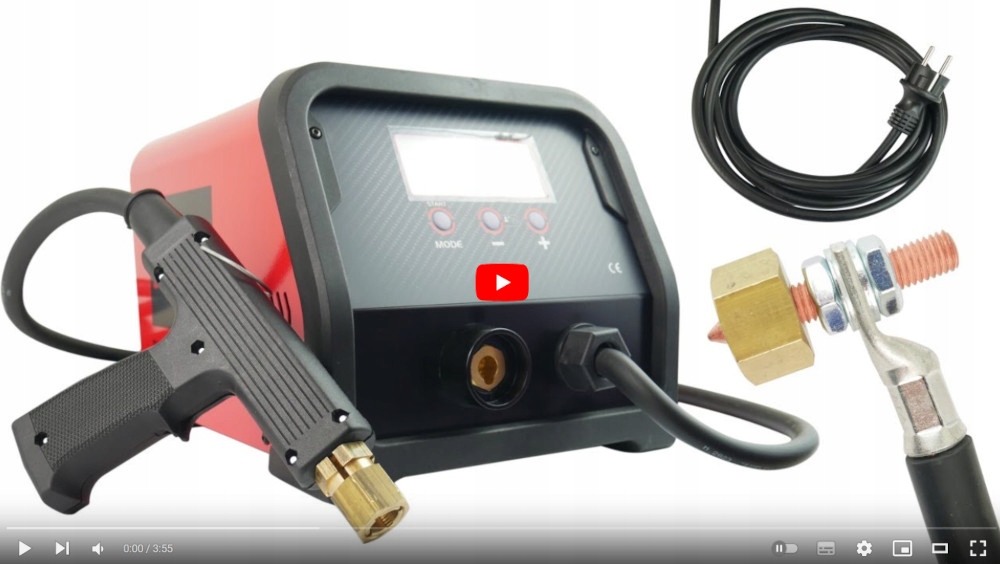

Guarda la saldatrice Telwin 5500 230v nel video:

Copia il link e incollalo nella finestra del tuo browser

☑️ Impianto di saldatura a resistenza portatile (saldatrice a punti) con controllore digitale a microprocessore. Il dispositivo consente numerosi tipi di saldatura a caldo e a punti su lamiere specifiche per il settore automobilistico e per i settori in cui vengono utilizzati tipi simili di lamiera.

☑️ I parametri principali del dispositivo sono i seguenti:

• ⭐ Impostazione automatica dei parametri di saldatura
• ⭐ Possibilità di modificare il tempo di saldatura in relazione al valore impostato in modalità automatica
• ⭐ Limitazione della sovracorrente di linea dopo l'accensione del dispositivo
• ⭐ Display a cristalli liquidi retroilluminato per la visualizzazione dei comandi e dei parametri impostati

☑️ La saldatrice a punti può essere utilizzata per saldare lamiere di ferro a basso contenuto di carbonio e lamiere di ferro zincato.

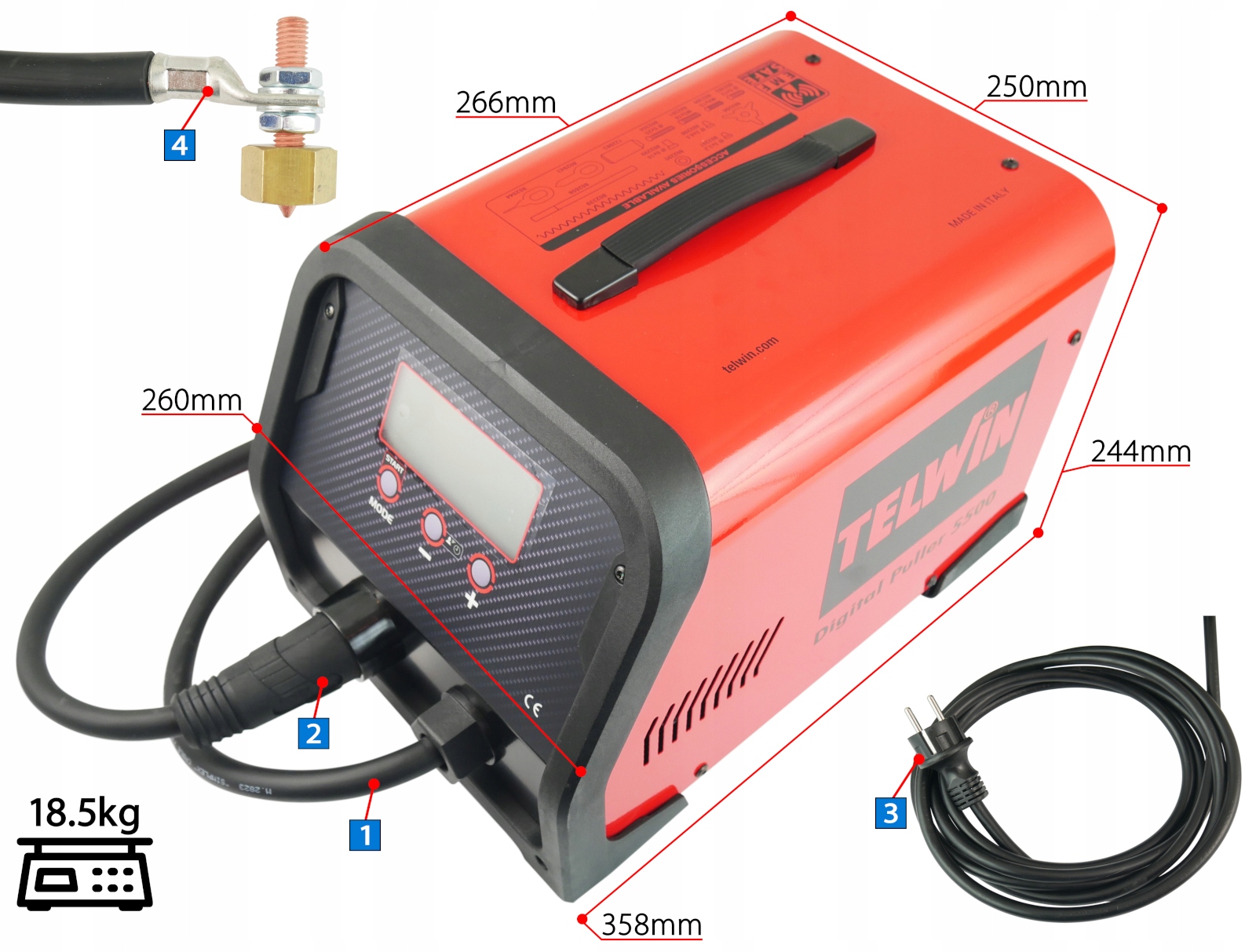

• 1️⃣ Cavo di terra: 1,5 m
• 2️⃣ Cavo che porta alla pistola: 2,5 m

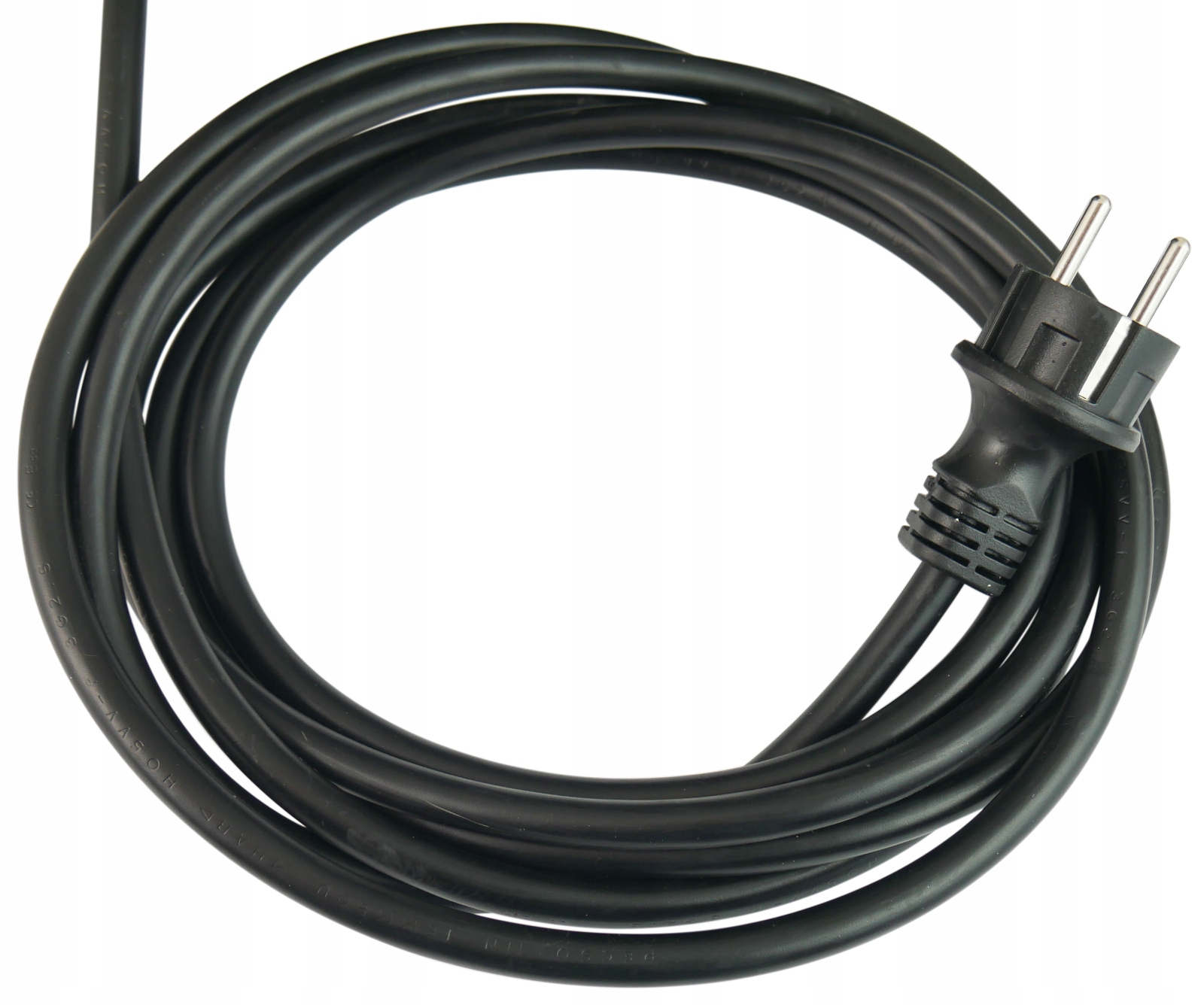

• 3️⃣ Cavo di alimentazione con spina: 3,5 m
• 4️⃣ Impugnatura con massa rapida per un lavoro confortevole

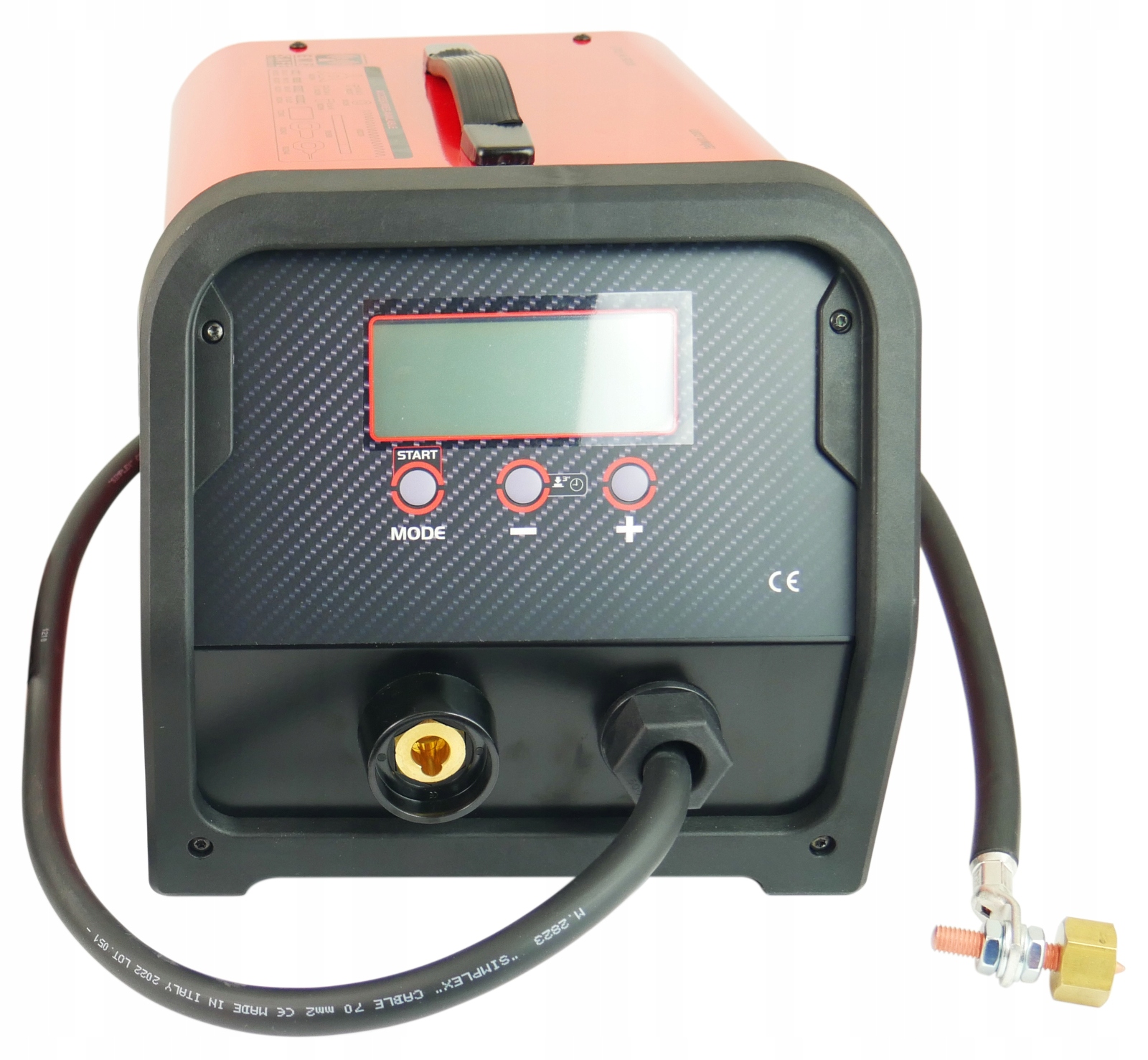

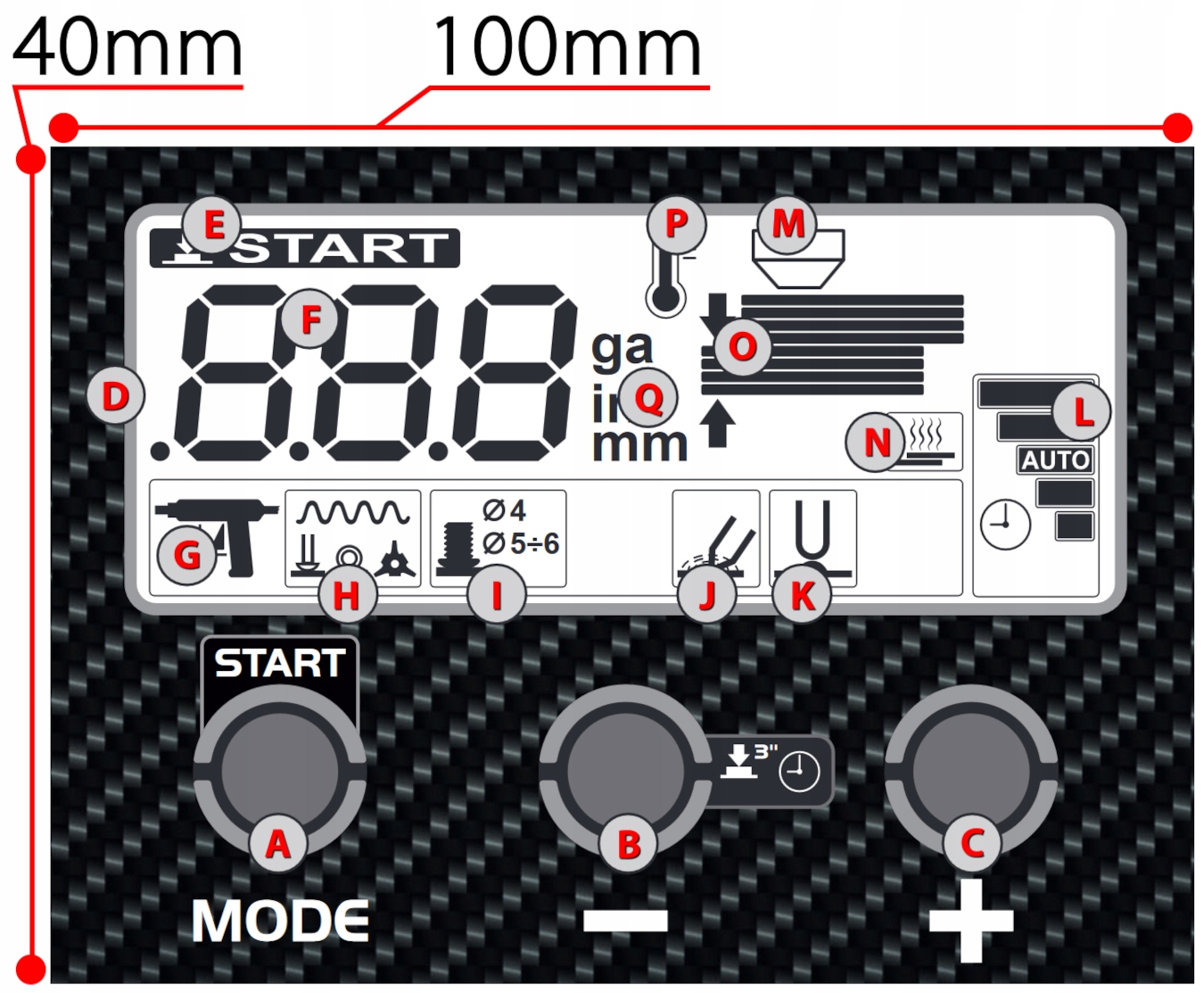

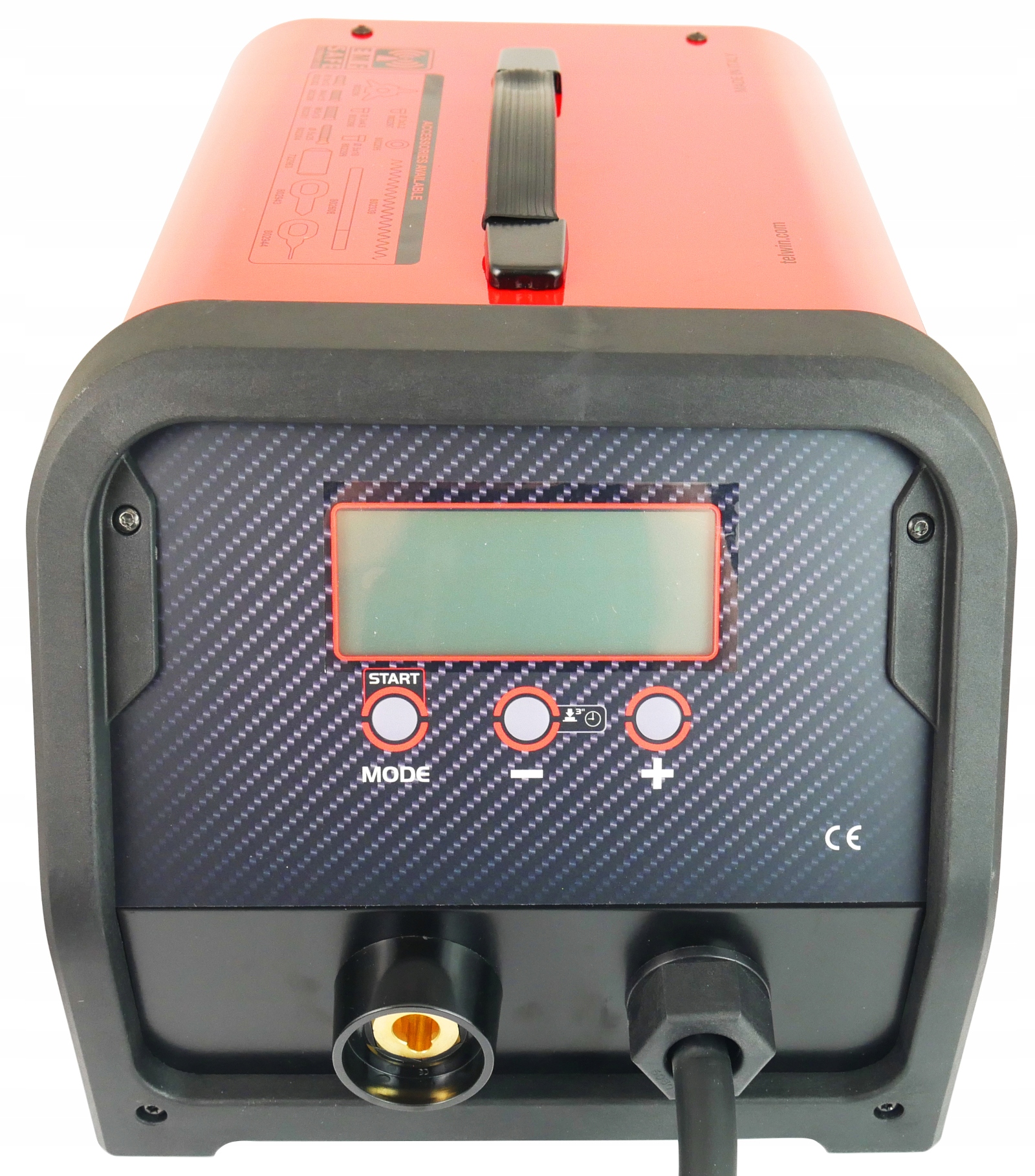

Display:

• A. Pulsante multifunzione

  - ⭐ "start" attiva il dispositivo per il funzionamento alla prima accensione

  - ⭐ "mode" seleziona il programma dell'utensile utilizzato da H a K

  - ⭐ "selezione dell'unità di misura" - tenendo premuto il pulsante per 3 secondi è possibile impostare l'unità di spessore della lamiera [mm], [in], [ga]

• B. Diminuzione dello spessore della lamiera, del tempo di saldatura e della potenza
• C. Aumento dello spessore della lamiera, del tempo di saldatura e della potenza
• D. Display a cristalli liquidi
• E. "start" Segnala che il pulsante "mode" deve essere premuto per attivare il dispositivo per il funzionamento
• F. Visualizza il programma utilizzato, lo spessore della lamiera o il codice di allarme (spiegato più dettagliatamente nelle istruzioni per l'uso)
• G. Pistola "Studder" senza grilletto (versione attivata dal contatto con il pezzo)
• H. Saldatura a punti di prigionieri, rivetti, rondelle, occhielli, triangoli
• I. Saldatura di viti/rivetti con diametro di 4-6 mm
• J. Utilizzo di un elettrodo a tazza
• K. Utilizzo di un elettrodo di azionamento
• L. Indica il livello del tempo di saldatura in relazione al valore impostato automaticamente
• M. Si attiva con la pistola "Studder"
• N. Indica che si stanno utilizzando i prigionieri.
• O. Rappresenta lo spessore della lamiera saldato.
• P. Indica che il dispositivo è in modalità di protezione termostatica.
• Q. Indica l'unità di misura [mm], [in], [ga].

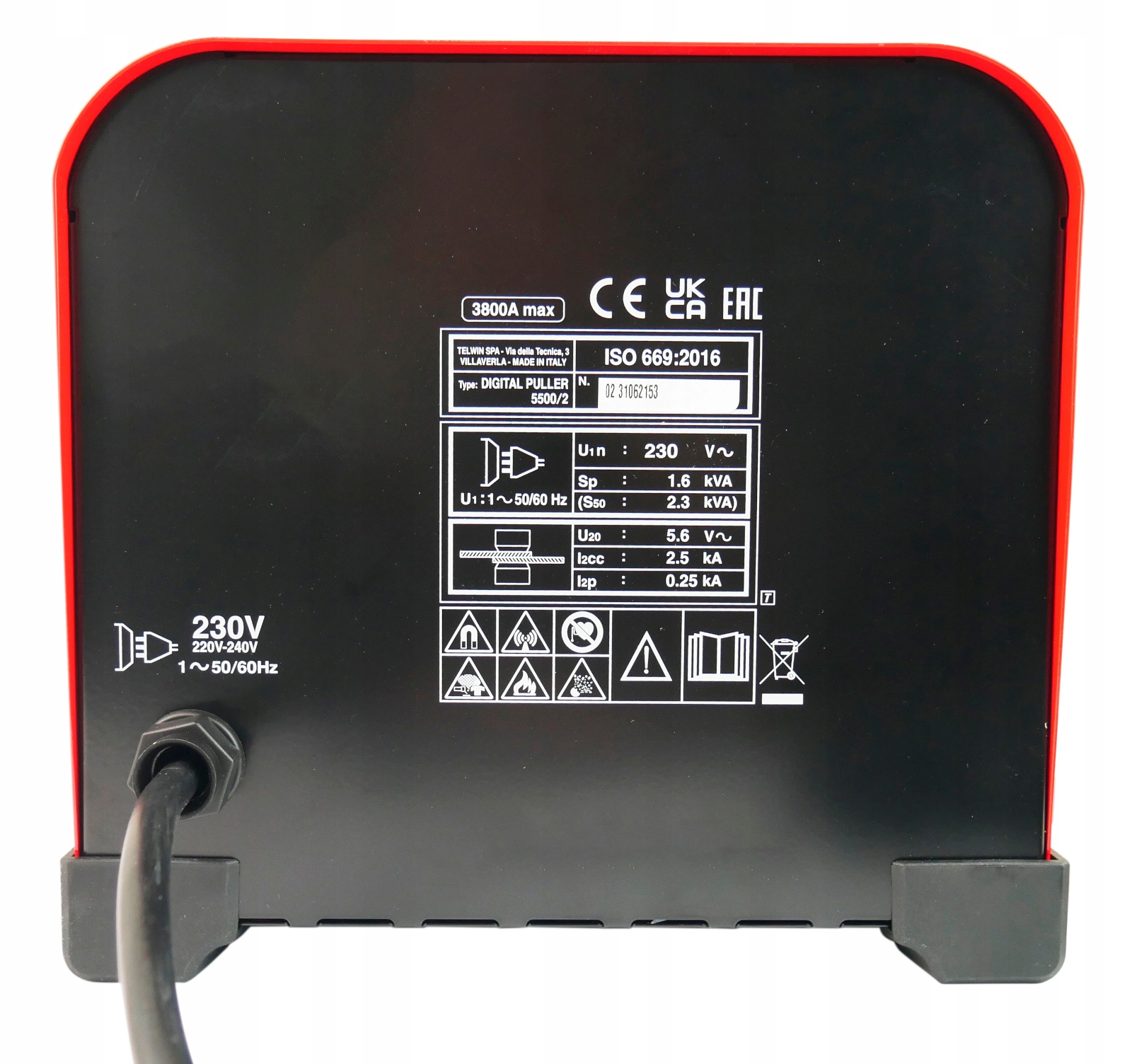

Dati tecnici:

• ⭐ Tensione di alimentazione nominale: 230V
• ⭐ Frequenza di rete: 50/60Hz
• ⭐ Corrente di saldatura massima: 3800A
• ⭐ Tensione a circuito aperto secondaria: 5,6V
• ⭐ Potenza massima: 10,5kW
• ⭐ Potenza nominale: 1,8kW 50%
• ⭐ Corrente di saldatura a punti massima: 2500A
• ⭐ Fusibile di rete: 16A
• ⭐ Fattore di potenza: 0,8
• ⭐ Ciclo di lavoro: 1,5%
• ⭐ Grado di protezione: IP22

L'utente deve attenersi alle seguenti raccomandazioni per ridurre l'esposizione ai campi elettromagnetici:

• ⭐ fissare il più strettamente possibile i due cavi di saldatura (se presenti)
• ⭐ La testa e il corpo devono essere tenuti il più lontano possibile dal circuito di saldatura a punti.
• ⭐ Non avvolgere mai i cavi di saldatura (se presenti) intorno a sé.
• ⭐ Non effettuare connessioni a punti mentre ci si trova all'interno del circuito di saldatura. Assicurarsi che entrambi i cavi sono sullo stesso lato.
• ⭐ Collegare il cavo di ritorno della corrente di saldatura a punti (se presente) al pezzo in lavorazione su cui si sta effettuando la saldatura a punti, il più vicino possibile alla connessione.
• ⭐ Non effettuare saldature a punti vicino alla saldatrice a punti,
• non sedersi o appoggiarsi ad essa durante il funzionamento (distanza minima: 50 cm).
• ⭐ Non lasciare oggetti ferromagnetici (quelli che generano un campo magnetico intorno a sé) vicino al circuito di saldatura a punti.

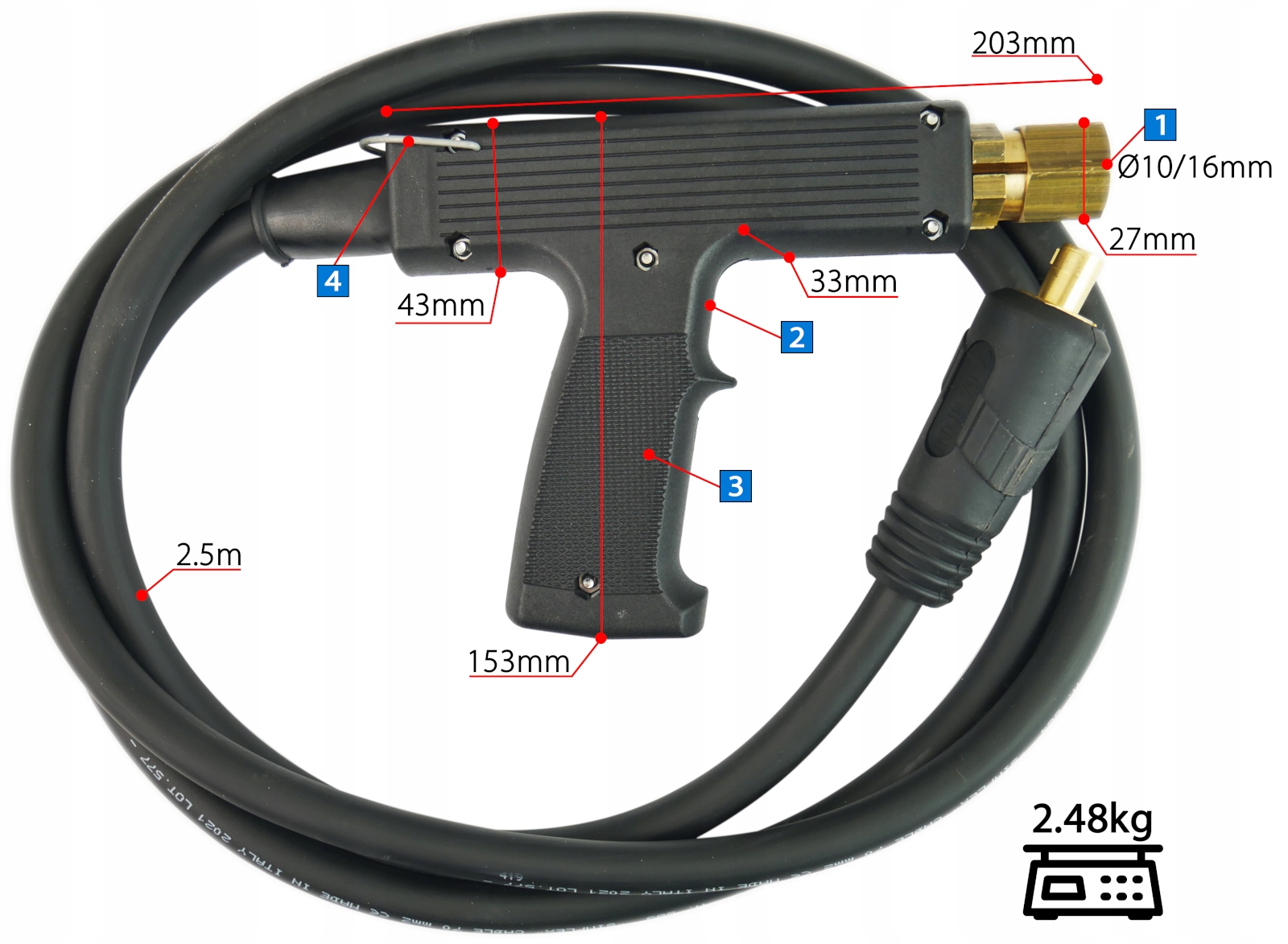

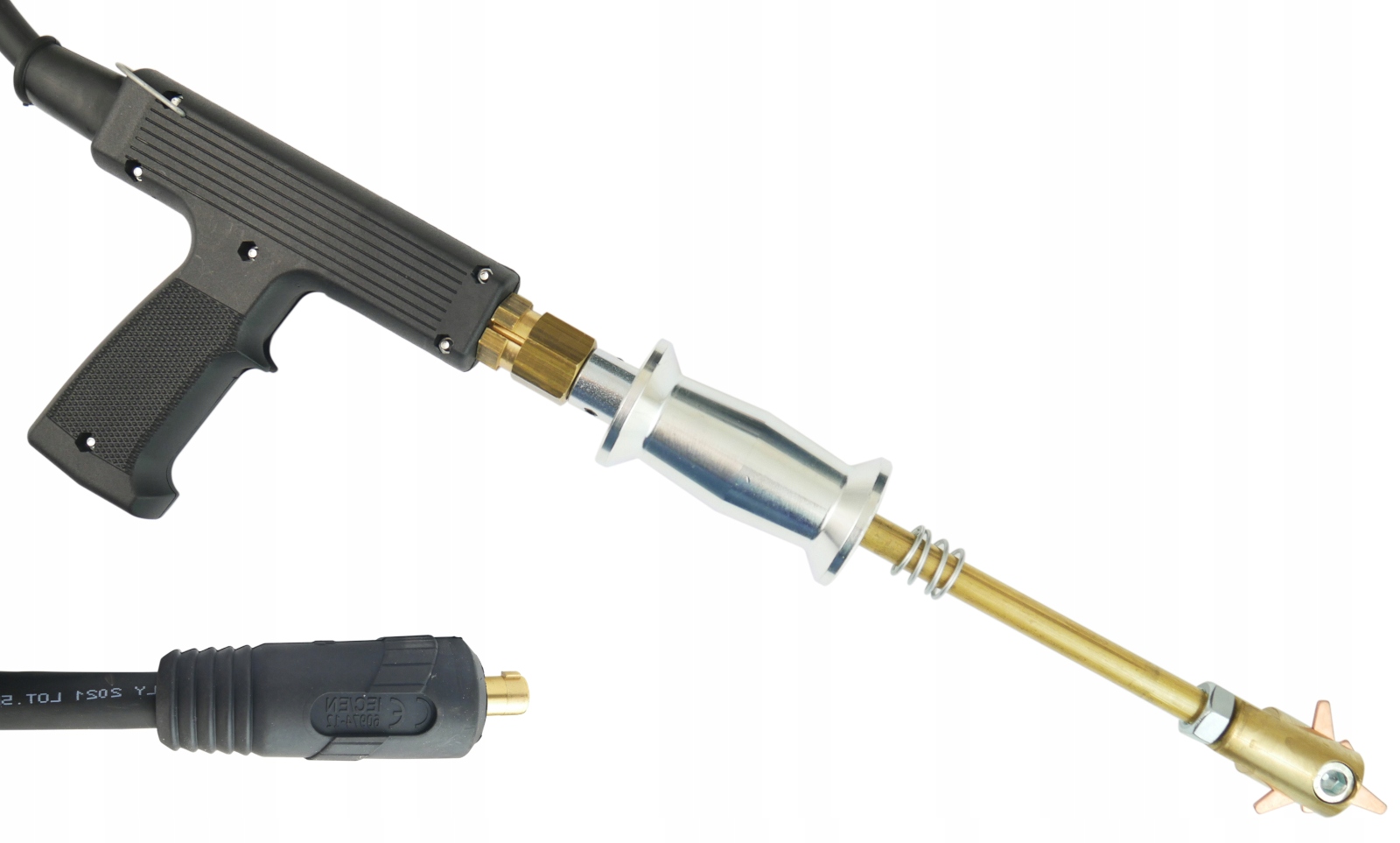

Pistola con portaelettrodo in ottone

• 1️⃣ Portaelettrodo per elettrodi Ø10/16mm
• 2️⃣ Pistola automatica
• 3️⃣ Impugnatura a pistola
• 4️⃣ Anello per appendere

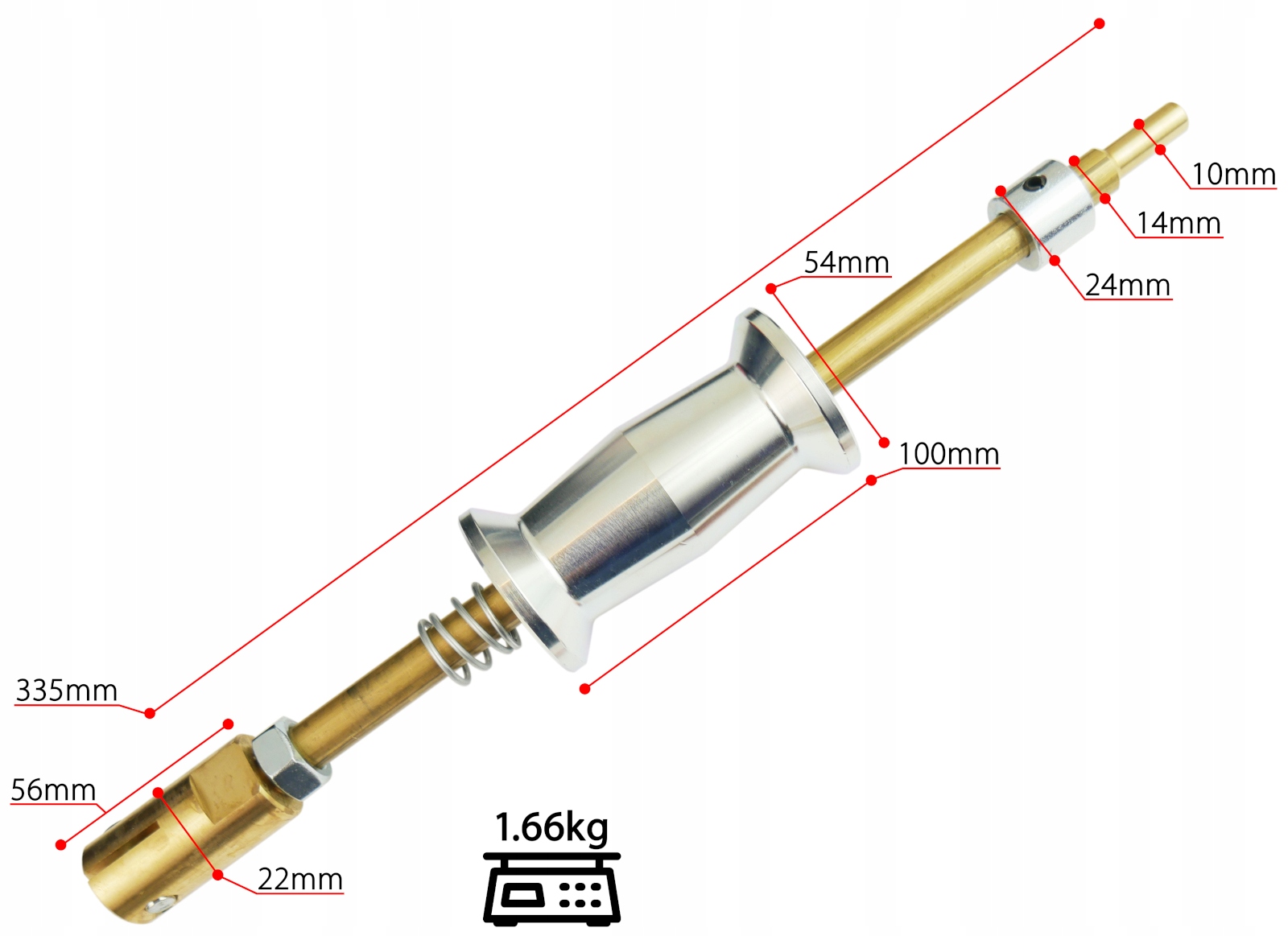

Martello scorrevole:

☑️ Utilizzato per rimuovere ammaccature, sia piccole che grandi.

• ⭐ Suggerimento: manico per rilevatore di triangoli/stelle

I triangoli dotati di rivestimento in rame sono caratterizzati da una speciale composizione chimica che consente una facile saldatura alla carrozzeria. Il risultato è nessuna bruciatura della lamiera sul lato interno e intorno alla saldatura.

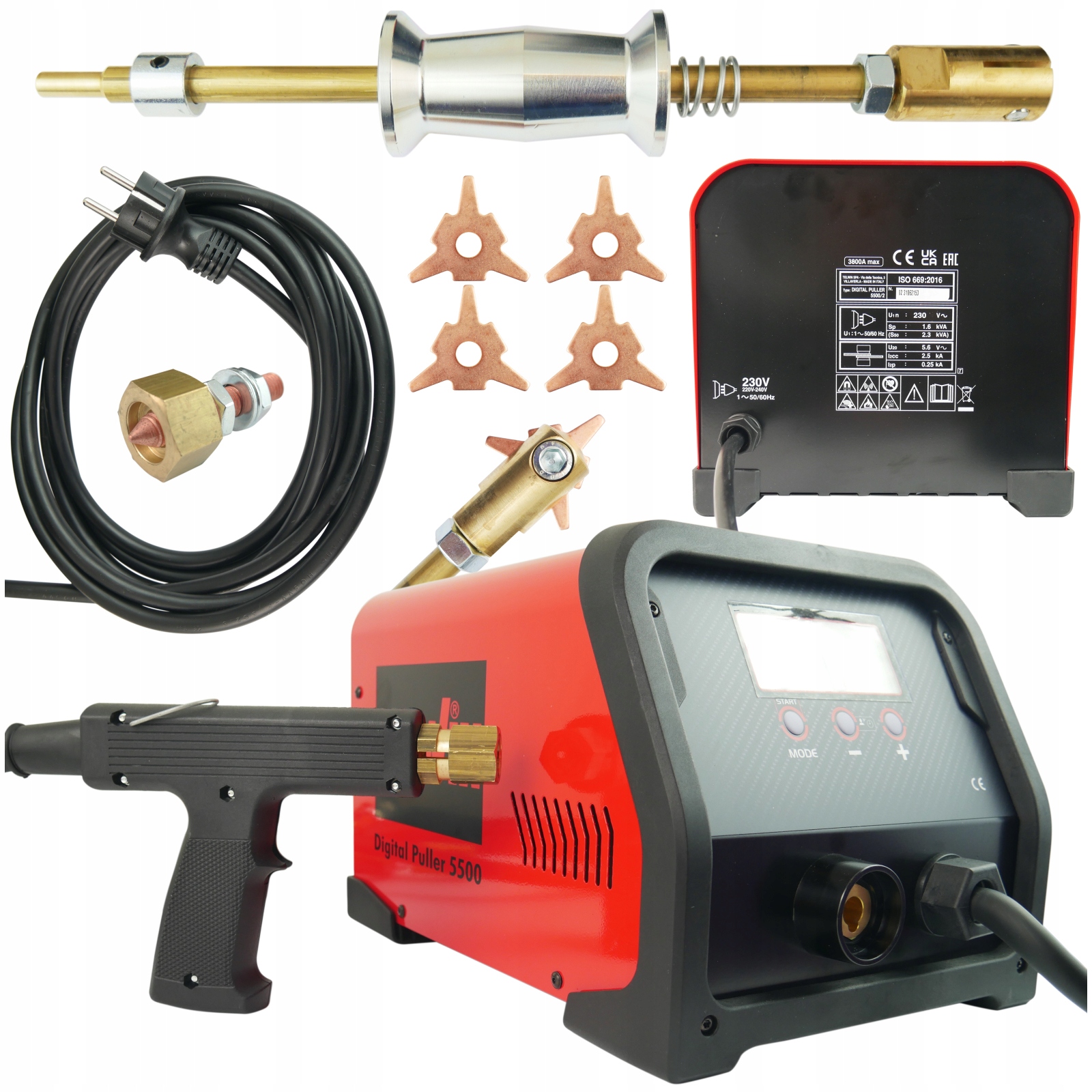

Incluso nel set:

• ⭐ Saldatrice Telwin Digital Puller 5500 230V
• ⭐ Pistola senza grilletto
• ⭐ Cavo di terra con massa per segnare
• ⭐ Estrattore d'impatto con porta stella
• ⭐ Stelle - 5 pz.
