Saldatrice a punti digitale Telwin 5500 400V per carrozzeria

Dispositivo di saldatura a resistenza destinato all'uso industriale e professionale

Incluso:

• ⭐ Saldatrice Telwin Digital Puller 5500 400V
• ⭐ Pistola automatica senza grilletto
• ⭐ Cavo di massa con messa a terra rapida
• ⭐ Martello inerziale con porta-stella
• ⭐ Stelle - 5 pezzi.
• ⭐ Punte dritte 1,5 mm - 100 pezzi.
• ⭐ Punte ritorte 1,6 mm - 100 pezzi.
• ⭐ Elettrodi a tazza
• - 3 pezzi.
• ⭐ Elettrodo per punte 16 mm
• ⭐ Filo ondulato 2,0 mm o 2,6 mm - 25 pezzi.
• ⭐ Elettrodo per filo ondulato
• ⭐ Artiglio 8 gancio 3 mm
• ⭐ Rondelle per saldatrice - 100 pz.
• ⭐ Elettrodo per rondelle da 10 mm

Guarda la saldatrice Telwin 5500 400v nel video:

Copia il link e incollalo nella finestra del tuo browser

☑️ Impianto portatile per saldatura a resistenza (saldatrice a punti) con controllore digitale a microprocessore. Il dispositivo consente numerosi tipi di lavorazione a caldo e a punti su lamiere specifiche per il settore automobilistico e per quei settori in cui vengono utilizzati tipi simili di lamiera.

☑️ I parametri principali del dispositivo sono i seguenti:

• ⭐ impostazione automatica dei parametri di saldatura
• ⭐ possibilità di modificare il tempo di saldatura in relazione al valore impostato in modalità automatica
• ⭐ limitazione della sovracorrente di linea dopo l'accensione del dispositivo
• ⭐ display a cristalli liquidi retroilluminato per la visualizzazione dei comandi e dei parametri impostati

☑️ La saldatrice a punti può essere utilizzata per saldare lamiere di ferro a basso contenuto di carbonio e lamiere di ferro zincato.

• 1️⃣ Cavo che porta alla pistola: 2,5 m
• 2️⃣ Messa a terra Cavo: 1,5 m
• 3️⃣ Cavo di alimentazione: 3,5 m
• 4️⃣ Supporto con massa per marcatura

Display:

• A. Pulsante multifunzione

  - ⭐ "start" attiva il dispositivo per il funzionamento alla prima accensione

  - ⭐ "mode" seleziona il programma dell'utensile utilizzato da H a K

  - ⭐ "selezione dell'unità di misura" - tenendo premuto il pulsante per 3 secondi è possibile impostare l'unità di spessore della lamiera [mm], [in], [ga]

• B. Diminuzione dello spessore della lamiera, del tempo di saldatura e della potenza
• C. Aumento dello spessore della lamiera, del tempo di saldatura e della potenza
• D. Display a cristalli liquidi
• E. "start" Indica che il pulsante "mode" deve essere premuto per attivare il dispositivo per il funzionamento
• F. Visualizza il programma utilizzato, lo spessore della lamiera o il codice di allarme (spiegato più dettagliatamente nelle istruzioni per l'uso)
• G. Pistola "Studder" senza grilletto (versione attivata dal contatto con il pezzo)
• H. Saldatura a punti di prigionieri, rivetti, rondelle, occhielli, triangoli
• I. Saldatura di viti/rivetti con diametro di 4-6 mm
• J. Utilizzo di un elettrodo a tazza
• K. Utilizzo di un elettrodo di azionamento
• L. Indica il livello del tempo di saldatura in relazione al valore impostato automaticamente
• M. Si attiva con la pistola "Studder"
• N. Indica che si stanno utilizzando i prigionieri.
• O. Rappresenta lo spessore della lamiera saldato.
• P. Indica che il dispositivo è in modalità di protezione termostatica.
• Q. Indica l'unità di misura [mm], [in], [ga].

Dati tecnici:

• ⭐ Tensione di alimentazione nominale: 400V
• ⭐ Rete Frequenza: 50/60Hz
• ⭐ Corrente di saldatura massima: 3800A
• ⭐ Tensione a circuito aperto secondaria: 5,6V
• ⭐ Potenza massima: 10,5kW
• ⭐ Potenza nominale: 1,8kW 50%
• ⭐ Corrente di saldatura a punti massima: 2500A
• ⭐ Fusibile di rete: 10A
• ⭐ Fattore di potenza: 0,8
• ⭐ Ciclo di lavoro: 1,5%
• ⭐ Grado di protezione: IP22

L'utente deve attenersi alle seguenti raccomandazioni per ridurre l'esposizione ai campi elettromagnetici:

• ⭐ fissare i due cavi insieme il più vicino possibile cavi di saldatura, (se presenti)
• ⭐ Tenere la testa e il busto il più lontano possibile dal circuito di saldatura a punti.
• ⭐ Non avvolgere mai i cavi di saldatura, (se presenti) intorno a sé.
• ⭐ Non effettuare connessioni a punti mentre ci si trova all'interno del circuito di saldatura. Assicurarsi che entrambi i cavi siano sullo stesso lato.
• ⭐ Collegare il cavo di ritorno della corrente di saldatura a punti (se presente) al pezzo su cui si sta effettuando la saldatura a punti, il più vicino possibile al punto di connessione.
• ⭐ Non effettuare saldature a punti vicino alla saldatrice a punti,
• non sedersi o appoggiarsi ad essa durante il funzionamento (distanza minima: 50 cm).
• ⭐ Non lasciare oggetti ferromagnetici (quelli che generano un campo magnetico intorno a sé) vicino al circuito di saldatura a punti.

Pistola con portaelettrodo in ottone

• 1️⃣ Portaelettrodo per elettrodi Ø10/16mm
• 2️⃣ Pistola automatica
• 3️⃣ Impugnatura a pistola
• 4️⃣ Anello per appendere

Martello scorrevole:

☑️ Utilizzato per la rimozione delle ammaccature, sia piccole che grandi ammaccature della carrozzeria.

• ⭐ Suggerimento: manico a punta triangolare/stella

Spessore dell'artiglio: 3 mm

☑️ Filettatura interna dimensioni:

• ⭐ Prima filettatura M14
• ⭐ Seconda filettatura M10 più in profondità nel supporto dell'artiglio

Questo è un artiglio universale per qualsiasi saldatrice a punti.

Elettrodo per punte OT (rondelle) Spotter.

☑️ L'elettrodo ha un elastico che tiene la punta per un lavoro confortevole.

Dimensioni:

• ⭐ Impugnatura: 16 mm

Punte dritte:

☑️ Le punte con rivestimento in rame hanno una migliore conduttività termica ed elettrica, quindi la saldatrice necessita di meno potenza per riscaldare la punta, il che si traduce in: nessuna scintilla durante la saldatura della lamiera intorno alla saldatura e la lamiera non si surriscalda nel punto della saldatura passante. Grazie a questo, evitiamo la futura corrosione della lamiera dall'altro lato interno:

• ⭐ 100 pezzi.
• ⭐ Spessore: 1,5 mm
• ⭐ Lunghezza: 55 mm
• ⭐ Larghezza dell'occhiello: 22 mm(esterno), 10 mm(interno)
• ⭐ Larghezza dell'impugnatura: 9 mm

Punte ritorte:

• ⭐ 100 pezzi.
• ⭐ Spessore: 1,6 mm
• ⭐ Lunghezza: 55 mm
• ⭐ Larghezza dell'occhiello: 22mm(est.), 10mm(int.)
• ⭐ Larghezza dell'impugnatura: 9mm

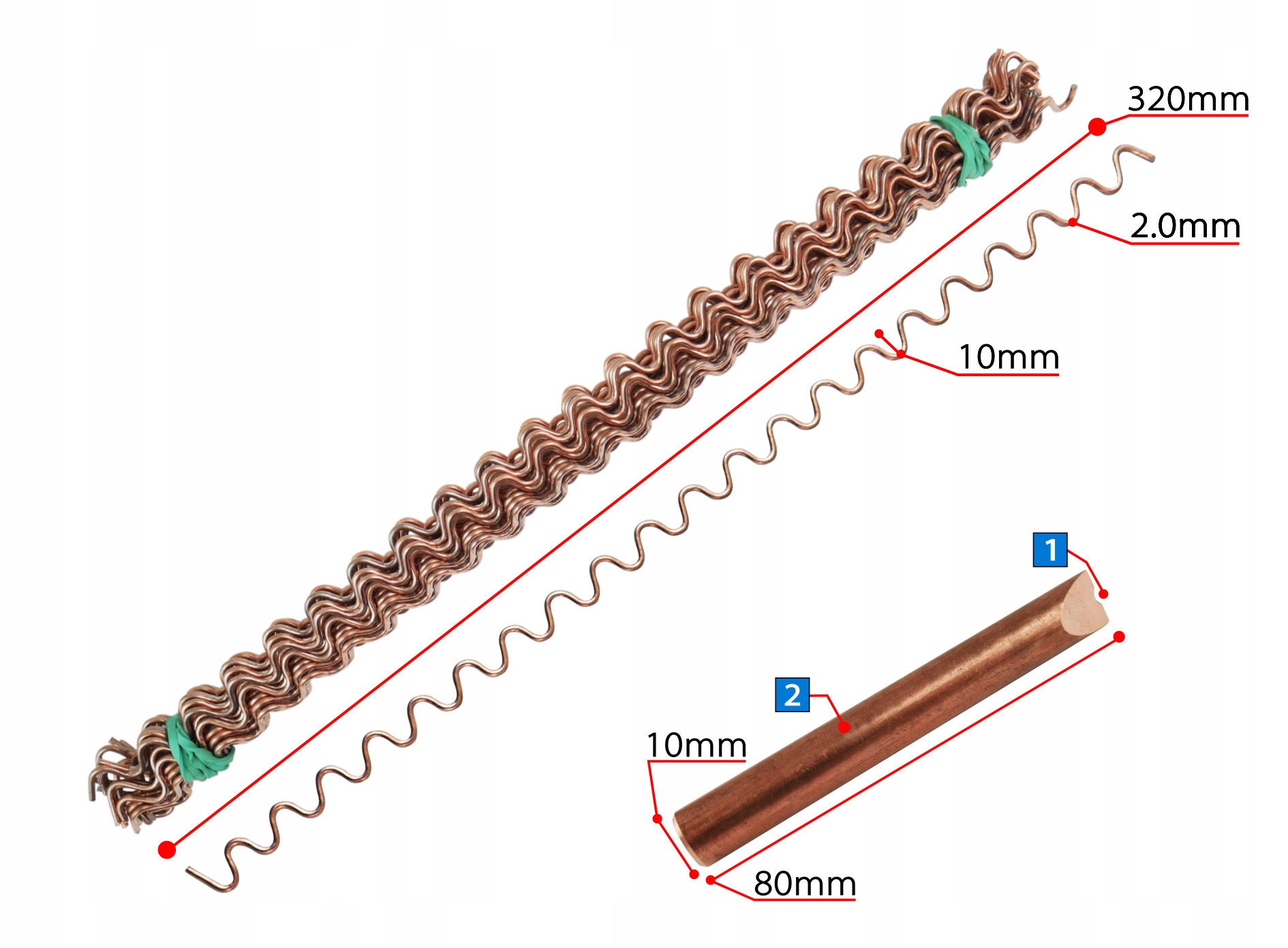

Filo corrugato

☑️ – Il filo con rivestimento in rame ha una migliore conduttività termica e elettrica quindi la saldatrice ha bisogno di meno potenza per riscaldare il filo!

Dati tecnici:

• ⭐ Lunghezza: 320 mm
• ⭐ Spessore: 2,0 mm o 2,6 mm
• ⭐ Altezza: 10 mm
• ⭐ Quantità nella confezione: 25 pezzi

Elettrodo per filo ondulato

☑️ Elettrodo per la saldatura precisa del filo ondulato alla superficie della lamiera utilizzando un punto o una saldatrice.

☑️ Dati tecnici:

• ⭐ Diametro dell'elettrodo: 10 mm
• ⭐ Lunghezza: 80mm
• 1️⃣ Speciale scanalatura per lavoro confortevole
• 2️⃣ Realizzato in lega di rame speciale

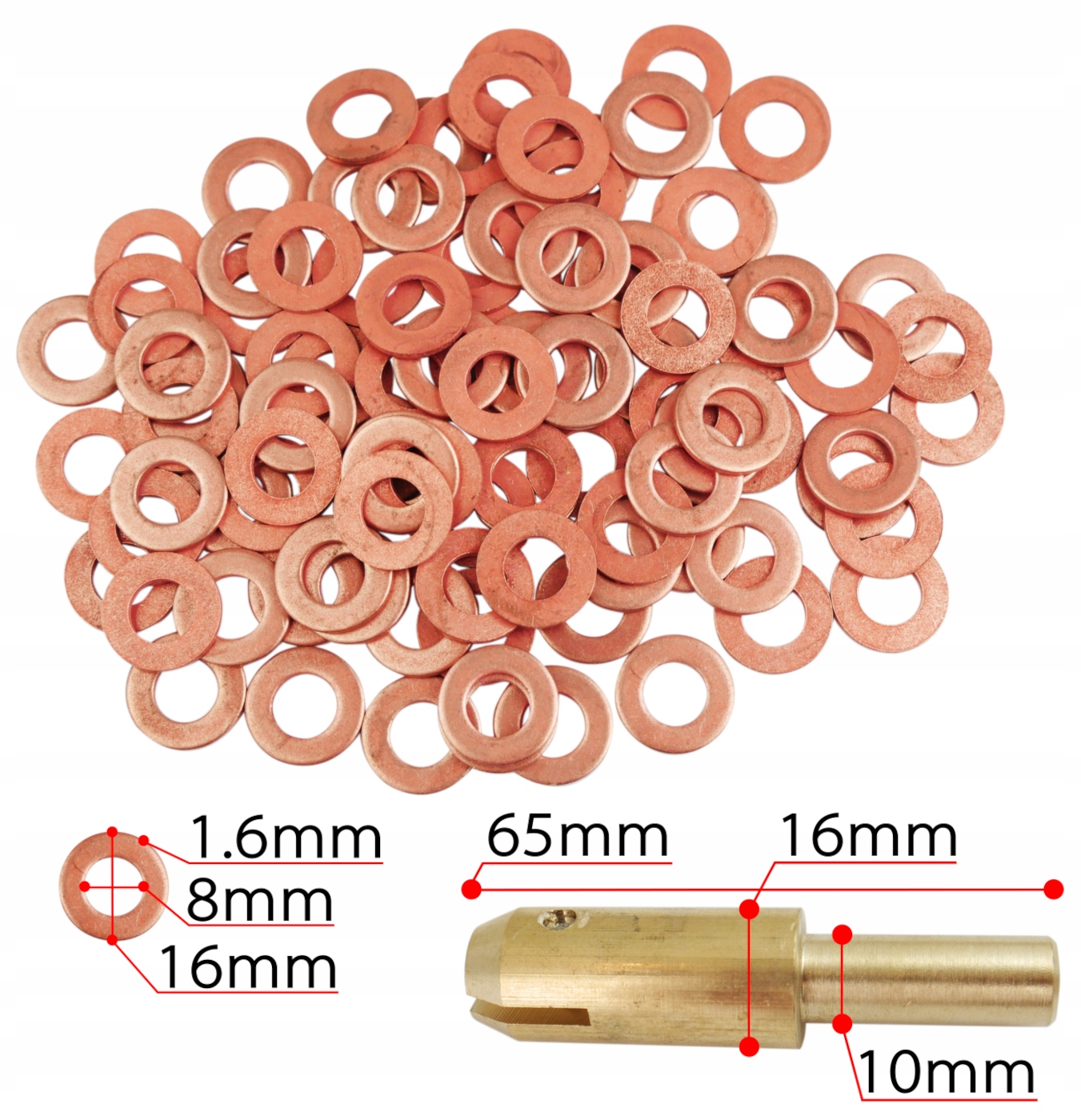

Tamponi per saldatrice a punti 100 pezzi.

☑️ Grazie a rivestimento in rame utilizzato nelle rondelle, ne sfruttiamo la massima efficienza garantendo una buona adesione, inoltre, non surriscaldiamo la lamiera sul lato interno e intorno alla saldatura.

• ⭐ Diametro: 16 mm (esterno) 8 mm (interno)
• ⭐ Spessore: 1,6 mm

Elettrodo per rondelle

☑️ Elettrodo per la saldatura di rondelle di centraggio con magnete per un lavoro confortevole.

• ⭐ Diametro dell'impugnatura: 10 mm
• ⭐ Lunghezza dell'elettrodo: 65mm

Elettrodo per la curvatura e il restringimento della lamiera.

➡️ Lo montiamo sulmanico della saldatrice a punti (dove va il martello), riscaldiamo la punta e poi, facendo scorrere una "chiocciola" sulla superficie della lamiera, rimuoviamo e induriamo L'elettrodo viene utilizzato anche per restringere la lamiera. Viene utilizzato per il riscaldamento localizzato di aree deformate. Grazie al suo funzionamento preciso, l'elettrodo aiuta a eliminare le tensioni e a ripristinare la superficie della lamiera alla sua forma originale. È ideale per riparare ammaccature e deformazioni in processi che richiedono precisione e resistenza alle alte temperature.

• ⭐ Lunghezza:305 mm
• ⭐ Diametro:10 mm

W Il set include:

• ⭐ Saldatrice Estrattore digitale Telwin 5500 400V
• ⭐ Pistola automatica senza grilletto
• ⭐ Cavo di messa a terra con messa a terra rapida
• ⭐ Martello scorrevole con porta stella
• ⭐ Stelle - 5 pz
• ⭐ Punte dritte 1,5 mm - 100 pz
• ⭐ Punte ritorte 1,6 mm - 100 pz
• ⭐ Elettrodi a coppa - 3 pz
• ⭐ Elettrodo per punte 16 mm
• ⭐ Filo corrugato 2,0 mm o 2,6 mm - 25 pz.
• ⭐ Elettrodo per filo ondulato
• ⭐ artiglio 8 gancio 3 mm
• ⭐ rondelle per saldatrice - 100 pz.
• ⭐ Elettrodo per rondelle 10 mm
