Rilevatore di spire induttive SJLERST per barriere di parcheggio/sensori di accesso veicolare

1. Il relè a impulsi può essere configurato per attivare il rilevamento del veicolo o quando il veicolo esce dal circuito.
2. Questa funzione determina il livello di non rilevamento alla massima sensibilità per evitare di rilevare veicoli come i camion di grandi dimensioni.

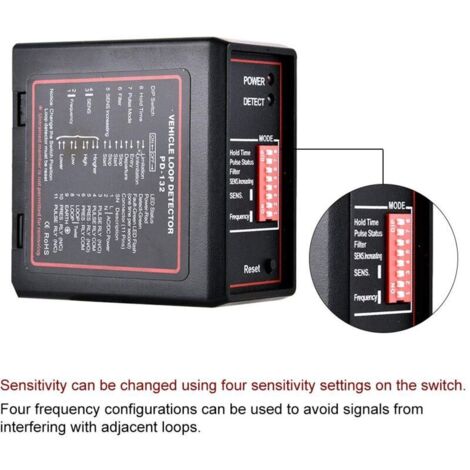

3. La sensibilità può essere modificata utilizzando quattro impostazioni di sensibilità sull'interruttore.
4. È possibile utilizzare quattro configurazioni di frequenza per impedire che i segnali interferiscano con i circuiti adiacenti.
5. Questo relè viene generalmente utilizzato per prevenire falsi rilevamenti di oggetti piccoli o in rapido movimento.

Specifiche:

Quando il rilevatore è in fase di sintonizzazione, il LED verde del canale e il LED rosso di alimentazione si illuminano. Rimarranno illuminati per circa 2 secondi, quindi il LED verde si spegnerà. In caso di guasto del circuito, il LED del canale si illuminerà e lampeggerà per indicare un guasto. Se il guasto si autoripara, il rilevatore continuerà a funzionare. Il LED del canale verde si illuminerà non appena verrà rilevato il passaggio del veicolo attraverso la spira induttiva. Il LED rosso di alimentazione sulla parte superiore dell'unità rimarrà acceso, indicando che l'unità è alimentata.
Caratteristiche:
Il relè a impulsi può essere configurato per attivare il rilevamento del veicolo o quando il veicolo esce dal circuito.
Questa funzione determina il livello di non rilevamento alla massima sensibilità per evitare di rilevare veicoli come camion di grandi dimensioni.
La sensibilità può essere modificata utilizzando quattro impostazioni di sensibilità sull'interruttore.
È possibile utilizzare quattro configurazioni di frequenza per impedire che i segnali interferiscano con i circuiti adiacenti.
Questo relè viene generalmente utilizzato per prevenire falsi rilevamenti di oggetti piccoli o in rapido movimento.
Specifiche:
Condizione: Nuovo
Materiale: ABS
Colore: Nero
Tempo di reazione: 10 ms
Tensione di alimentazione: 220 V
Consumo energetico: 4,5 VA
Uscita relè: 240 V/5 A
Tolleranza tensione CC: ±15%
Tensione di tenuta CA: +10%/-15%
Temperatura di esercizio: da -20°C a +65°C
Temperatura di stoccaggio: da -40°C a +85°C
Gamma di frequenza: da 20 kHz a 170 kHz
Sensibilità: regolabile in 4 incrementi
Tempo di mantenimento del segnale: ciclo illimitato/limitato a 10 minuti in modo continuo
Induttanza del loop: loop totale più linea di collegamento da 50 Ω a 1000 Ω (idealmente da 100 Ω a 300 Ω).
Cablaggio di collegamento del loop: lunghezza massima 20 metri, attorcigliato almeno 20 volte per metro.
Contenuto della confezione:
1 * Apri-barriere
1 * Terminale di collegamento
1 * Manuale di istruzioni
Nota:
1. Il rilevatore deve essere installato in una posizione comoda e al riparo dalle intemperie, il più vicino possibile al loop.
2. Il luogo di installazione deve essere scelto lontano dalla fonte di calore.
3. Le altre apparecchiature circostanti devono essere ad almeno 10 mm di distanza (non devono essere fissate saldamente alla parete).
4. Una corretta configurazione del circuito e l'installazione del rilevatore garantiranno il successo del sistema di rilevamento a spira induttiva.
5. Diversi parametri importanti del circuito includono: schema del ciclo, dimensioni, numero di spire e metodo di installazione.
6. Si prega di notare che i modelli nuovi e vecchi di questo prodotto verranno inviati in modo casuale; si prega di assicurarsi che ciò sia accettabile prima di ordinare.
