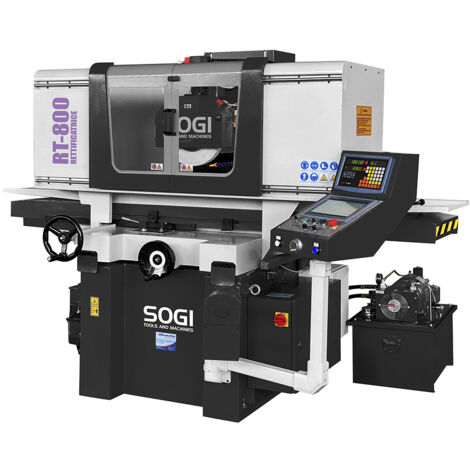

Rettificatrice per piani automatica SOGI RT-800 - 800x400 - PLC e interfaccia touch - 400 V - con accessori

Performance senza eguali, precisioni elevate e affidabilità di utilizzo sono le prerogative della rettificatrice RT-800. Si tratta di una macchina utensile impiegata principalmente per operazioni di precisione quali la rettifica di superfici piane anche di grandi dimensioni e matrici di tranciatura, l'affilatura, la sbavatura garantendo tolleranze di forma ristrette.

Strutturalmente la rettifica tangenziale SOGI RT-800 è costituita da un bancale in ghisa grigia che supporta una tavola portapezzo provvista di piano magnetico elettropermanente per l'ancoraggio dei componenti da lavorare: grazie alla consolidata tecnologia tedesca, i tempi di carico/scarico pezzo si riducono, la sicurezza durante le operazioni aumenta e la flessibilità di utilizzo è assicurata.

La tavola scorre in direzione longitudinale lungo due guide, una a "V"ed una lineare, lubrificate da una centralina automatica comandata da PLC. I moti verticale della testa portamola e trasversale della tavola sono a controllo automatico (oltre che manuale) possibile grazie a motori solidi (e volantini ergonomici). L'intensità della forza magnetica ed il tempo di smagnetizzazione possono essere regolati comodamente dal pannello di comando principale a mezzo manopole.

Tra le tante peculiarità che rendono questa macchina all'avanguardia, particolare importanza riveste il PLC FATEK di fattura taiwanese serie B1 che comunica con l'interfaccia uomo-macchina SAMKOON SA. Grazie alla combinazione di hardware e software, è possibile programmare il numero di passate in sgrossatura e finitura, controllare l'avanzamento mola ed il ciclo di spark-out, nonché la posizione di ritorno a fine ciclo. Un visualizzatore di quote sugli assi verticale e trasversale consente un posizionamento preciso.

Al fine di ridurre i rischi ed al contempo migliorare la produttività limitando i consumi, la rettifica per piani RT-800 vanta un sistema di lubrorefrigerazione concepito ad hoc ed un impianto di illuminazione LED entrambi di serie. In quest'ottica, è garantita la totale accessibilità alla zona di lavoro grazie ad un comodo sistema di apertura porte munito di ampia finestratura ed elettroserratura in conformità a quanto prescritto dalla legislazione vigente in materia di sicurezza. Una protezione a soffietto sul montante ed una rete metallica antidito in zona posteriore (perimetrale al motore mandrino) completano la macchina.

Ideale per la lavorazione di oggetti anche di grandi dimensioni, la rettificatrice industriale SOGI RT-800 garantisce risultati ottimali su acciai, ghise e metalli in genere, nel rispetto della sicurezza personale, dell'economicità e dell'ambiente. La mola infatti è messa in rotazione da un motore trifase da 5.5 kW ad alta efficienza energetica.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Caratteristiche tecniche della rettificatrice RT-800

• Dimensioni della tavola (L x P): 2650 x 500 mm
• Superficie rettificabile (L x P x H): 800 x 400 x 320 mm
• Corsa max longitudinale della tavola: 910 mm
• Corsa max trasversale della tavola: 450 mm
• Distanza max asse mola - tavola portapezzo: 495 mm
• Dimensioni piano magnetico elettropermanente (L x P x H): 800 x 400 x 85 mm
• Portata max piano magnetico elettropermanente: 150 kg
• Avanzamento per corsa trasversale: 0.5 ÷ 8 mm/corsa
• Avanzamento rapido trasversale: 990 mm/min
• Avanzamento manuale trasversale (con volantino): 0.02 mm/div
• Avanzamento per corsa verticale: 0.1 - 0.01 - 0.001 mm/corsa
• Avanzamento rapido verticale: 480 mm/min
• Avanzamento manuale verticale (con volantino): 0.005 mm/div
• Accuratezza della ripetizione: 0.005 mm
• Dimensioni mola (diam. est x spess x diam. int): Ø350 x 40 x Ø127 mm
• Grana mola: 46
• Velocità di rotazione mandrino: 1450 rpm
• Potenza nominale motore mandrino: 5.5 kW
• Corrente assorbita motore mandrino: 11 A
• Potenza nominale motore avanzamento trasversale: 0.04 kW
• Corrente assorbita motore avanzamento trasversale: 0.8 A
• Potenza nominale motore avanzamento verticale: 0.75 kW
• Corrente assorbita motore avanzamento verticale: 5.8 A
• Potenza nominale pompa refrigerante: 0.09 kW
• Corrente assorbita pompa refrigerante: 0.29 A
• Potenza nominale motore centralina: 2.2 kW
• Corrente assorbita motore centralina: 4.61 A
• Potenza nominale macchina: 8.7 kW
• Tensione/frequenza di alimentazione: 400 V/ 50 Hz
• Peso netto approssimativo (privo di imballo): 3200 kg
• Dimensioni d'ingombro (L x P x H): 2850 x 2500 x 1920 mm

In dotazione

• N°1 mola abrasiva grana 46
• N°1 cassetta con attrezzi vari
• Garanzia 12 mesi
