Descrizione generale

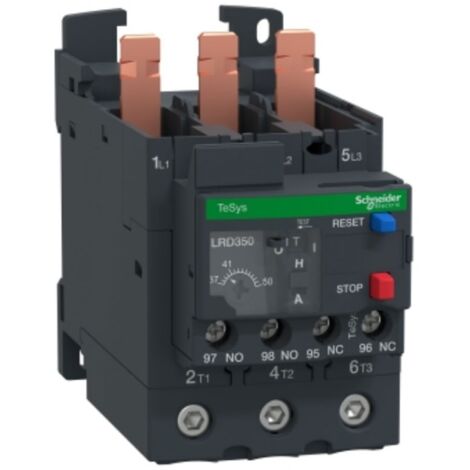

Il Relè Termico Telemecanique TeSys LRD 37-50A LRD350 è un dispositivo di protezione per motori, progettato per garantire la sicurezza e l'affidabilità nel funzionamento. Questo relè di sovraccarico termico differenziale è ideale per applicazioni industriali e commerciali, con un campo di regolazione della protezione termica compreso tra 37 e 50 A. È dotato di un sistema di rilevamento dello squilibrio di fase e offre una protezione efficace per motori fino a 22 kW a 400V.Specifiche tecniche
- Tensione nominale di impiego [Ue]: 690 V CA
- Frequenza di rete: 0...400 Hz
- Classe di sgancio per sovraccarico termico: classe 10A
- Soglia di sgancio: 1,14 +/-0,06 Ir
- Corrente termica convenzionale in aria [Ith]: 5A per circuito segnalazione
- Dimensioni: Altezza 70 mm, Larghezza 55 mm, Profondità 123 mm
- Peso: 0,375 kg
- Temperatura ambiente di funzionamento: -20…60 °C
- Temperatura di stoccaggio: -60/+70 °C
- Grado di protezione: IP20
- Resistenza dielettrica: 1,89 kV a 50 Hz
Compatibilità e accessori
- Montaggio diretto sui morsetti inferiori di un contattore TeSys LC1D40A-D65A
- Calibro del fusibile associato: 4 A gG per circuito segnalazione
Installazione
- Supporto di montaggio: Piastra con accessori specifici, Rail con accessori specifici, Sotto il contattore
- Connessioni: morsetti di fissaggio a vite per circuito di controllo e connettori EverLink per circuito di potenza
- Coppia di serraggio: 1,7 Nm per circuito di controllo, 5 Nm per circuito di potenza
Utilizzo
Il Relè Termico Telemecanique TeSys LRD350 è progettato per proteggere i motori da sovraccarichi e squilibri di fase. Grazie ai pulsanti di test e reset manuali, è possibile controllare facilmente il funzionamento del dispositivo. La compensazione della temperatura garantisce una buona precisione nella protezione.Altre informazioni
- Tipo di comando: pulsante rosso per arresto, pulsante blu per reset
- Robustezza meccanica: Urti 15 Gn per 11 ms, Vibrazioni 4 Gn
- Certificato secondo diversi standard (IEC, UL, CSA, CCC, EAC) per uso in ambienti marittimi
- Conforme a Green Premium (RoHS/REACH)
