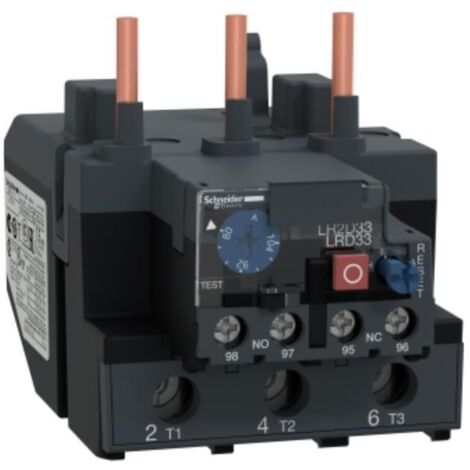

Rele' Termico 80-104 A ( SCHNEIDER cod. LRD3365 )

Caratteristiche tecnicheFrequenza di rete : 0...400 Hzsupporto di montaggio : Piastra, con accessori specificiGuida, con accessori specificiSotto il contattoresoglia di sgancio : 1,14 +/-0,06 Ir conforme a IEC 60947-4-1Composizione contatto ausiliario : 1 NO + 1 NCCorrente termica convenzionale in aria [Ith] : 5 A per circuito segnalazionecorrente ammessa : 0,72 A a 500 V AC-15 per circuito segnalazione0,06 A a 440 V DC-13 per circuito segnalazioneTensione nominale di impiego [Ue] : 1000 V "CA" 0...400 Hz per Circuito di potenza conforme a IEC 60947-4-1Calibro del fusibile associato : 4 A gG per circuito segnalazione4 A BS per circuito segnalazioneTensione nominale di tenuta agli impulsi [Uimp] : 6 kV conforme a IEC 60947-1Sensibilità mancanza di fase : Corrente di sgancio 130 % di Ir su due fasi, l'ultima a 0tipo di comando : Rosso pulsante: arrestoBlu pulsante: resetcompensazione temperatura : -20...60 °CConnessioni - morsetti : Circuito di potenza: morsetti di fissaggio a vite 1 cavi 4...35 mm² flessibile senza terminazione cavoCircuito di potenza: morsetti di fissaggio a vite 1 cavi 4...35 mm² flessibile con terminazione cavoCircuito di potenza: morsetti di fissaggio a vite 1 cavi 4...35 mm² solido senza terminazione cavoCircuito di controllo: morsetti di fissaggio a vite 2 cavi 1...2,5 mm² flessibile senza terminazione cavoCircuito di controllo: morsetti di fissaggio a vite 2 cavi 1...2,5 mm² flessibile con terminazione cavoCircuito di controllo: morsetti di fissaggio a vite 2 cavi 1...2,5 mm² solido senza terminazione cavocoppia di serraggio : Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a viteCircuito di potenza: 9 Nm - su morsetti di fissaggio a vitealtezza : 81 mmlarghezza : 70 mmprofondità : 115 mmpeso prodotto : 0,51 kgCodice compatibilità : LRD
