H-Tronic Regolatore di velocità DC 24 V/DC

Carico max. ammissibile: 10 A
Temperatura dissipatore: 12 V/ 10 A: circa 40°C 24 V/ 10A: circa 65° C
Limitazione corrente: regolabile da 0,2 a 10 A
Regolazione del numero di giri da 0 - 100%

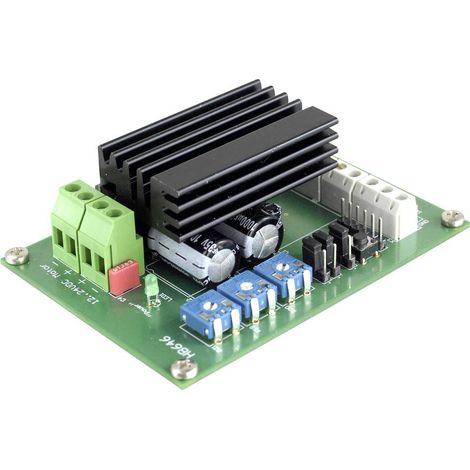

Regolatore del numero di giri HB 646 12/24 V 10A

Questo regolatore del numero di giri è stato progettato appositamente per motori elettrici a bassa tensione. I principali ambiti di utilizzo sono la regolazione continua del numero di giri di velocità per trapani a corrente continui, modellini di automobili, motori per tergicristalli e utensili elettrici. A causa del controllo della durata dell'impulso, che funziona con una frequenza di circa 20 kHz, la perdita di potenza rimane bassa anche a basse velocità. Attraverso l'uso di uno speciale transistor MOSFET, la corrente di uscita da 0 a 10A può essere regolata all'infinito con un potenziometro, l'elettronica è protetta in caso di blocco improvviso del motore. L'intervallo di regolazione del motore va dall'arresto totale fino al regime massimo. Con un altro potenziometro, il dispositivo offre la possibilità di impostare la stabilizzazione della velocità indipendente dal carico. Ciò evita perdite di coppia e di velocità a carichi più elevati e garantisce un funzionamento regolare anche a basse velocità. Il dispositivo può anche essere configurato per il controllo esterno (potenziometro esterno o tensione esterna).

Punti di forza e dettagli

Elevata frequenza di clock (ca. 20kHz)
Elevato rendimento grazie all'utilizzo di Power MOSFET
Possibilità di controllo esterno
Limitazione di corrente elettrica regolabile

Requisiti di sistema

null

Note

Documentazione in lingua Tedesca Illustration similar.
