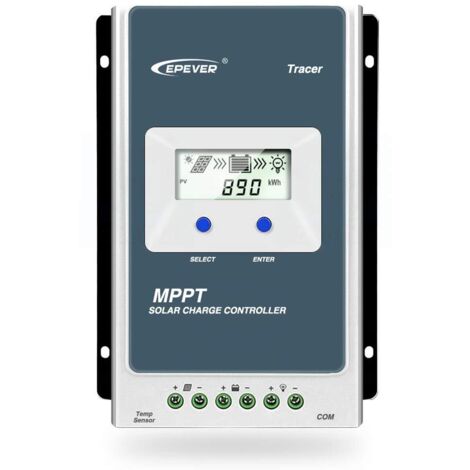

Regolatore di carica solare MPPT serie Tracer AN 10A/20A/30A/40A con identificazione automatica della tensione di sistema da 12 V/24 V CC(40 A)

Technologie avancée de suivi du point de puissance maximale (MPPT) avec une efficacité d'au moins 99,5 %. Composants de haute qualité, perfectionnement des performances du système avec une efficacité de conversion maximale de 98 %.

Basé sur un design positif commun et un algorithme de contrôle MPPT avancé, avec affichage LCD, statut de fonctionnement, ce produit est artistique, économique et pratique.

Avec l'algorithme de contrôle MPPT, les produits de cette série peuvent suivre rapidement et précisément le meilleur point de puissance maximal (MPP) de la matrice photovoltaïque dans toutes les situations pour obtenir l'énergie solaire maximale à temps, ce qui améliore considérablement l'efficacité énergétique.

Avec l'interface protocole de communication Modbus, il est pratique pour les clients d'étendre et de surveiller des applications dans différents domaines tels que la station de base de télécommunications, le système domestique, l'éclairage de rue, le système de surveillance de la nature, etc.

Disponible pour la surveillance PC et la connexion de l'unité d'affichage externe comme MT50 et ainsi de suite, la vérification des données en temps réel et le réglage des paramètres. Prise en charge de la mise à niveau du logiciel.

Présentation

La série Tracer AN est basée sur une conception négative commune et un algorithme de contrôle MPPT avancé, avec un écran LCD affichant l'état de fonctionnement.La série Tracer AN est basée sur une conception négative commune et un algorithme de contrôle MPPT avancé, avec un écran LCD affichant l'état de fonctionnement.Et ils peuvent augmenter le rapport d'utilisation d'énergie dans le système solaire de 10% à 30% par rapport à une méthode de charge PWM.La fonction de limitation de la puissance et du courant de charge et la fonction de réduction de la puissance de charge améliorent automatiquement la stabilité qui fonctionne même en connectant des modules PV surdimensionnés et à haute température, et augmentent la puce de protection professionnelle pour le port de communication, améliorant encore la fiabilité et répondant aux différentes applications exigences.

Traits: Puissance de charge et fonction de limitation de courant Compatible avec les batteries au plomb et au lithium-ion Fonction de compensation de température de la batterie Fonction de statistiques énergétiques en temps réel Fonction de réduction de puissance de surchauffe Plusieurs modes de travail de charge Surveillez et définissez les paramètres via l'application pour téléphone portable ou le logiciel PC Reconnaissance et suivi précis du point de puissance maximale à plusieurs pics Fonctionnement à pleine charge sans baisse de capacité dans la plage de température de l'environnement de travail

Connectez le système dans l'ordre Batterie → Charge → Générateur Photovoltaïque conformément à la figure "Schéma de Câblage Schématique" et déconnectez le système dans l'ordre inverse.

Conseils Chaleureux:

1. La batterie doit être connectée en premier !!! Ne jamais connecter la matrice de panneaux soalr au contrôleur sans / avant une batterie.
2. Si un onduleur doit être connecté au système, connectez l'onduleur directement à la batterie, pas au côté charge du contrôleur.
3. Pendant le câblage du contrôleur, ne fermez pas le disjoncteur ou le fusible et assurez-vous que les fils des pôles "+" et "-" sont correctement connectés.
4. Un fusible dont le courant est de 1,25 à 2 fois le courant nominal du contrôleur, doit être installé côté batterie à une distance de la batterie non supérieure à 150 mm.
5. Si le contrôleur doit être utilisé dans une zone avec des coups de foudre fréquents ou une zone sans surveillance, il doit être installé un parafoudre externe.
